Germikom MR-20 (1,2 Вт)

Описание Germikom MR-20 (1,2 Вт)

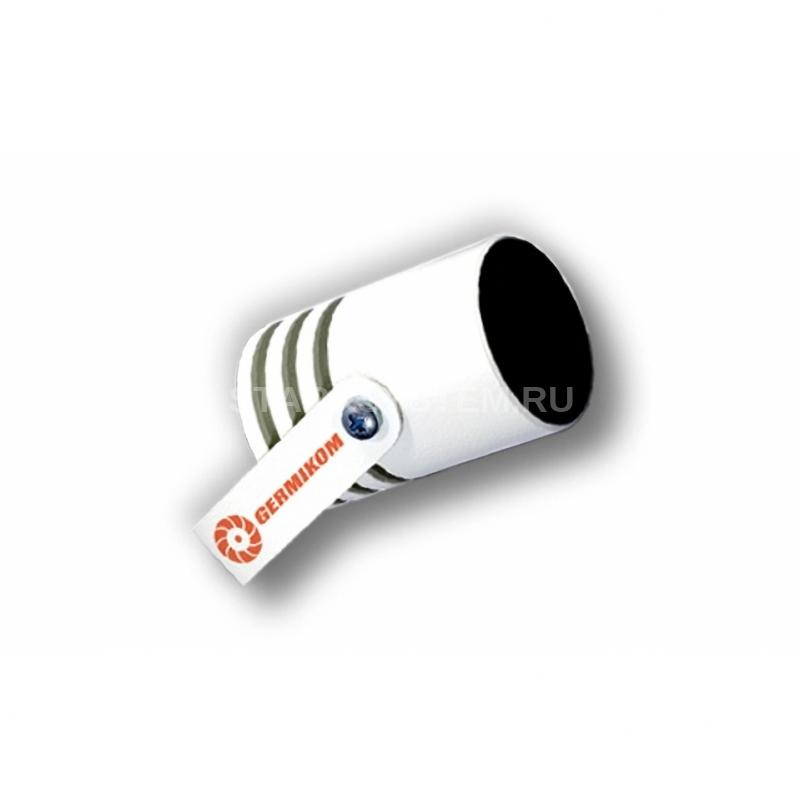

Germikom MR-20 (1,2 Вт) - компактный ИК прожектор MR-20 обеспечивает угол подсветки 20˚ градусов и может устанавливаться на расстояние до 22 м от контролируемой зоны. Работает этот прожектор от стабилизированного источника питания с напряжением 12 В (+ 10%) в температурном диапазоне от –45 до +50 ˚С, потребляет 1,2 Вт, не нуждается в дополнительном теплоотводе и стандартно комплектуется П-образным кронштейном, позволяющим легко и просто установить направление падения ИК лучей в процессе монтажа устройства. Корпус MR-20 изготовлен из прочного алюминия, полностью герметичен, а строгий дизайн, нейтральный черный цвет и компактные размеры делают этот прожектор подходящим практически для любого интерьера.

Рекомендации по эксплуатации

Для обеспечения бесперебойной работы этого прожектора, напряжение на его входе должно поддерживаться в пределах 12В(+10%) при токе потребления 0, 15 А. Поэтому, используя MR-20 в системах видеонаблюдения, необходимо учитывать на каком расстоянии от источника питания планируется установить данный ИК прожектор, и какие возможны потери в сети его питания.

Этот ИК прожектор стабильно работает в диапазоне внешних температур от – 45 до +50 ˚С, не требуя дополнительного теплоотвода. Герметичный корпус MR-20 выполнен из прочного алюминиевого сплава, а П-образный кронштейн позволяет легко установить направление подсветки непосредственно в процессе монтажа устройства, при помощи двух установочных винтов.

При эксплуатации MR-20, особенно в условиях высокой запыленности и/или загазованности необходимо периодически проводить очистку защитного ИК светофильтра прожектора. Во избежание образования на поверхности светофильтра царапин от абразива, очистка должна осуществляться только влажной x/б тканью с обязательной сменой контактирующей поверхности ткани после каждой протирки. Недопустимо применять для очистки светофильтра какие-либо растворители или химические реагенты, которые могут разъесть стекло или вызвать его помутнение.

Используя ИК прожектор, модель MR-20, необходимо соблюдать все вышеуказанные условия эксплуатации данного устройства, а также четко следовать указаниям инструкции к применению. При нарушении нормальной работы прожектор надо отключить от источника питания и связаться с производителем или с дилером.

Устройство и принцип работы

Миниатюрный ИК прожектор, модель МR-20, работает от стабилизированного источника питания с напряжением 12В (+10%), потребляет 1,2 Вт, обеспечивает угол подсветки 20 градусов и не требует дополнительного теплоотвода. В отличие от большинства представленных на современном рынке аналогов, МR-20 комплектуется П-образным кронштейном, позволяющим устанавливать направление подсветки в процессе монтажа прожектора.

Как любой ИК прожектор серии Germikom MR, модель МR-20, представляет собой ИК излучатель, установленный внутри прочного алюминиевого корпуса. Задняя часть корпуса выполнена в виде ребер охлаждения, а на лицевой стороне, где расположен ИК излучатель, сделано оптическое окно, закрытое ИК светофильтром. Используемые в прожекторах этой серии ИК излучатели созданы на базе светодиодов со встроенной формирующей оптикой, имеют рабочий диапазон 880 нм и обеспечивают дальность подсветки от 13 до 22 м, в зависимости от видеосенсора камеры наблюдения, работающей в тандеме с МR-20. Светодиоды разработаны по уникальной технологии специально для ТПГ «КОМКОМ» и изготавливаются на современной линии по производству кремниевых пластин, обеспечивающей высокую повторяемость характеристик кристаллов. Основу светодиодов составляют специально разработанные кристаллы арсенида галлия с легирующими добавками, повышающими яркость свечения, а используемые для их оснащения защитные линзы изготавливаются из специального материала, свободно пропускающего ИК лучи.

Сравнительная таблица прожекторов Germikom MR

Комплектация:

1. ГИК- прожектор GERMIKOM MR с кронштейном в сборе 1 шт.
2. Руководство по эксплуатации 1 шт.
3. Упаковочная коробка 1 шт.
4. Кронштейн 1 шт.
5. Монтажный комплект 1 шт.

Внимание! Комплектация и некоторые параметры устройства могут быть изменены производителем без дополнительного уведомления.

Технические характеристики Germikom MR-20 (1,2 Вт)

• Модель прожектора: MR-20
• Угол излучения: 20°
• Мощность прожектора, Вт.: 1,2
• Электропитание: 12В (блок питания в комплект не входит)
• Диапазон излучения: 880Нм
• Максимальная дальность подсветки (м.):
  • для сенсора (типа матрицы) ProV 420 твл (0,1 лк): 13
  • для сенсора (типа матрицы) Super HAD 420 твл.(0,05 лк.): 16
  • для сенсора (типа матрицы) EXview HAD 420 твл.(0,003 лк.): 22
  • для сенсора (типа матрицы) Super HAD 600 твл(0,05 лк.): 13
  • для сенсора (типа матрицы) EXview HAD 600 твл.(0,003 лк.): 16
• Температура эксплуатации: от-45 до +50°C
• Габариты: D30х45 мм
• Масcа: 0,1 кг.
• Цвет: белый

Условия хранения

Хранить ИК прожектор, модель MR-20, как любой прожектор серии Germikom MR необходимо в закрытом помещении при температурах от -45 до + 50 ˚С. При температуре +25 ˚С относительная влажность воздуха в помещении допускается не более 95%.

При хранении изделия недопустим его контакт с кислотами, щелочами, солевыми растворами, морской водой, нефтепродуктами, а также воздействие на прожектор агрессивных газов, щелочных/кислотных паров и т.п. Также, для сохранения заявленных рабочих характеристик MR-20, в процессе его хранения должны быть исключены любые воздействия на данный ИК прожектор ударных нагрузок и атмосферных осадков.

Условия транспортировки

Поставляется ИК прожектор, модель MR-20, в мягкой картонной упаковке, поэтому при его транспортировке необходимо исключить смещение упакованных изделий друг относительно друга, а также ударные воздействия на изделия при перевозке. Иными словами, данный прожектор необходимо транспортировать в жесткой таре, причем погрузка и разгрузка должна производиться со всеми мерами предосторожности, исключающими удары и повреждение картонной упаковки. Диапазон температур окружающей среды, допускаемый при транспортировке MR-20 составляет от – 60°C до +70°C. При температуре +25°C относительная влажность окружающей среды не должна превышать 98%.

Гарантийные обязательства

Предприятие-изготовитель гарантирует безотказную работу ИК прожектора, модель MR-20, в течение 5 лет с момента продажи (установки).

Гарантийные обязательства недействительны в следующих случаях: - механическое, термическое, химическое повреждения корпуса; - электрический пробой входных/выходных каскадов; - аварии в питающих сетях.
