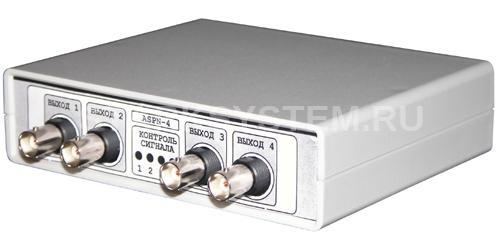

Giraffe ASPN-4

Описание Giraffe ASPN-4

Устройство защиты линий Giraffe ASPN-4 восстановление уровня видеосигнала для DVR, предназначено для защиты несимметричных линий связи от наведенных напряжений, а также автоматического регулирования уровня полного видеосигнала по размаху импульсов синхронизации с целью компенсации его затухания в линии передачи. Устройство включается «в разрыв» несимметричной линии связи (коаксиального кабеля) и имеет: защиту от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовой разряд и т.п.); фильтр снижающий уровень шумов в видеосигнале; световую индикацию наличия видеосигнала по каждому каналу.

Технические характеристики Giraffe ASPN-4

• Количество каналов обработки видеосигнала 4
• Размах входного видеосигнала на нагрузке 75 Ом, В от 0.5 до 2
• Глубина АРУ, дб ±6
• Размах синхроимпульсов выходного видеосигнала на нагрузке 75 Ом, В 0.3
• Размах выходного видеосигнала на нагрузке 75 Ом, В 1
• Напряжение ограничения канала обработки, В 7.5
• Импульсный разрядный ток длительностью от 8 до 10мкс, кА 10
• Напряжение питания постоянного тока, В 12±10%
• Потребляемый ток, мА, не более 100
• Рабочая температура эксплуатации, °С -40 ... +50
• Габариты, мм 145х140х35
