HSU-ECEB-BT

Описание HSU-ECEB-BT

Контроллер лифта HSU-ECMB-BT

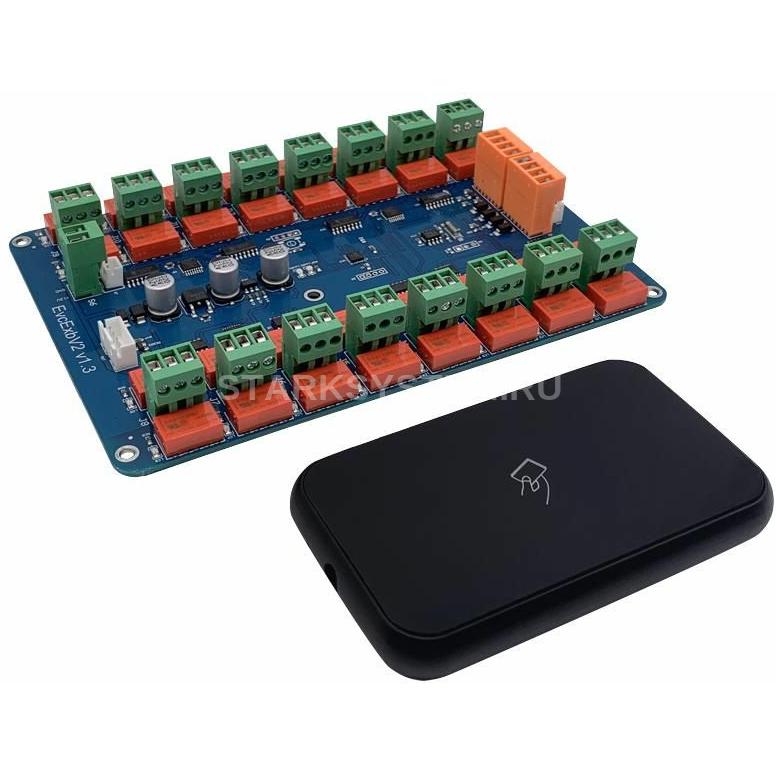

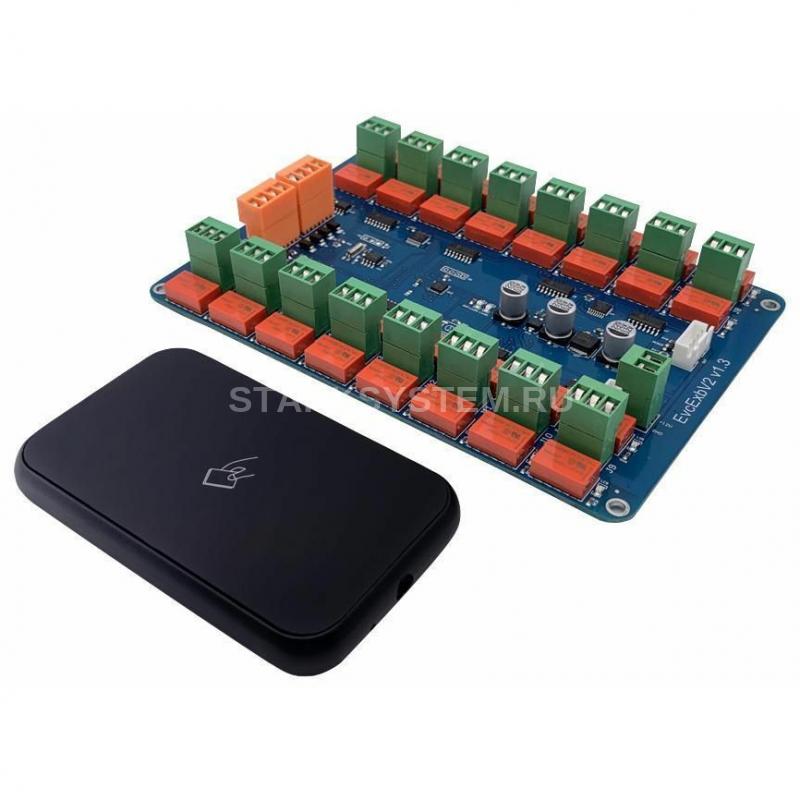

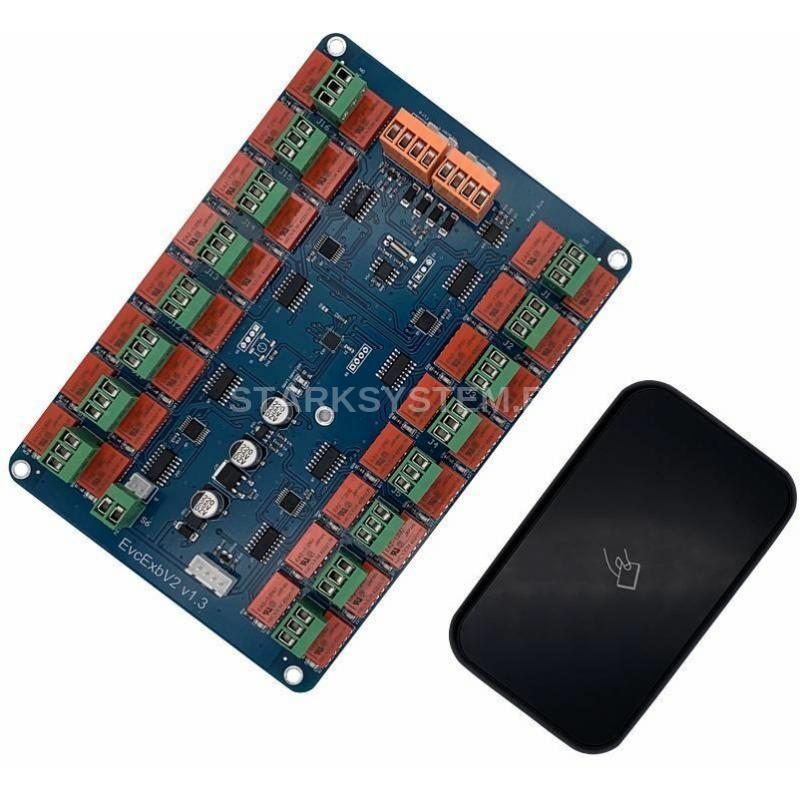

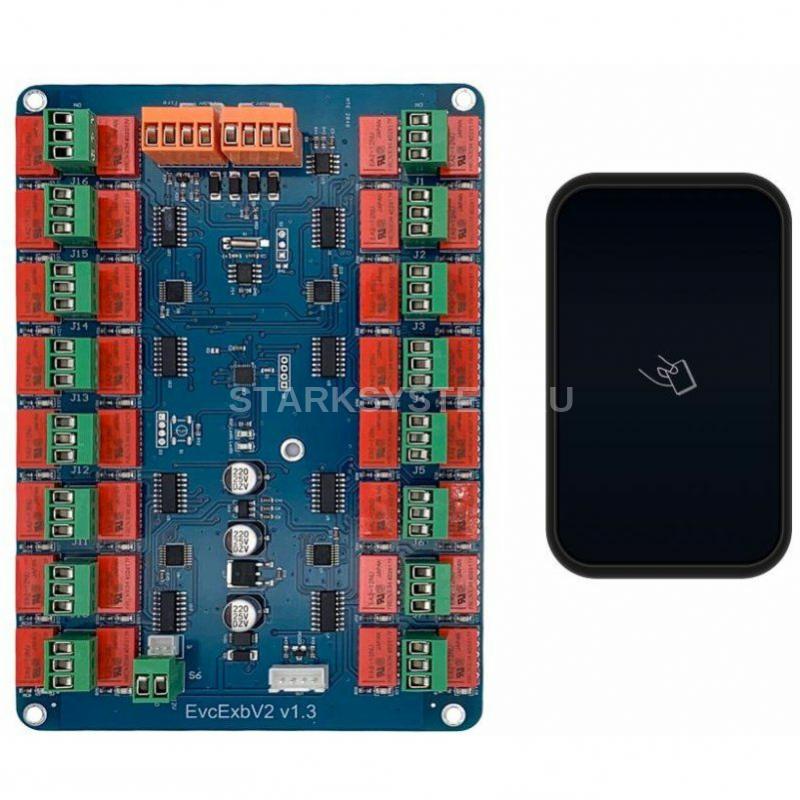

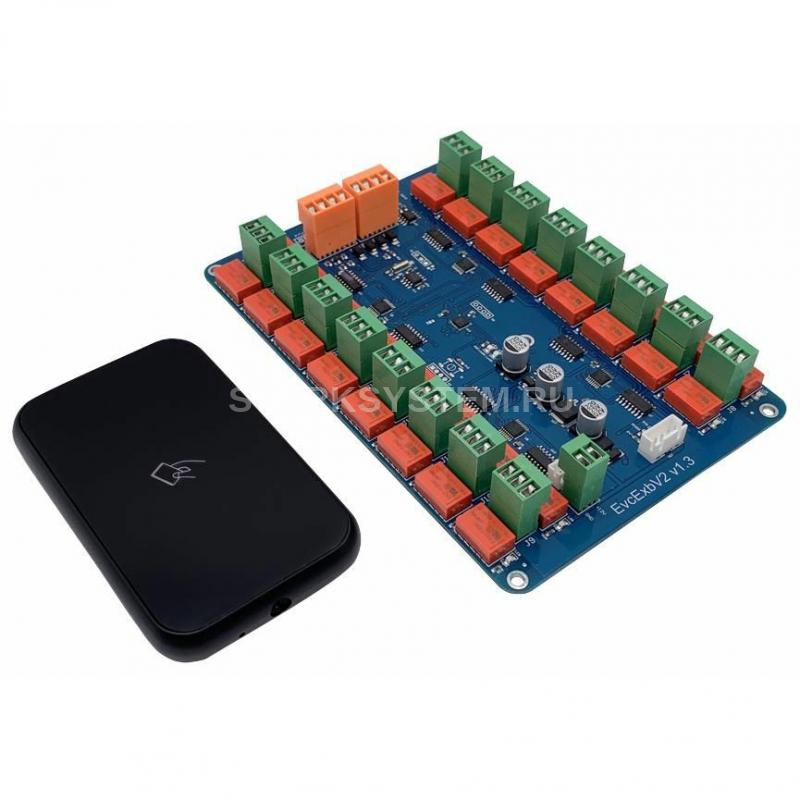

Контроллер лифта системы электронных замков для гостиниц предназначен для управления доступом на этажи гостиницы. Контроллер HSU-ECMB-BT имеет считыватель карт и плату управления, с 16 парами реле. Как правило, считыватель устанавливается в кабине и соединяется с платой управления, которая может быть смонтирована на кабине лифта. При необходимости увеличить количество этажей, возможна установка дополнительных трех плат расширения HSU-ECEB-BT, так же имеющих по 16 пар реле в каждой. Таким образом, общая емкость составляет 64 контролируемых этажа.

Пары реле контроллера работают в двух режимах: потенциальном (закрыт 20 сек.) и в импульсном (закрыт 0,5 сек.) и имеют общий контакт. Потенциальный контакт реле может использоваться как разрешающий для нажатия кнопки. Импульсный контакт реле может имитировать нажатие кнопки. Принципиальная схема приведена в инструкции.

Пары реле работают по следующему принципу.

• Если на контроллере авторизован проход на один этаж, например карта гостя. Срабатывают сразу оба реле в настроенной на этаж в паре. Потенциальный контакт разрешает нажатие кнопки, а импульсный может нажать кнопку, если расключен.
• Если на контроллере авторизован проход более чем на один этаж (например, карта персонала). Срабатывает только потенциальное реле из пары, импульсное не включается. Таким образом, пользователь должен будет явно нажать требуемую кнопку.

Программирование контроллера производится в ПО HTLock.

Технические характеристики HSU-ECEB-BT

• Система: Онлайн, BLE
• Наименование модели: HSU-ECMB-BT
• Вид карт: Mifare Classic в режиме офлайн, Приложение (Bluetooth)
• Цвет: Черный
• Материал производства: пластмасса, стальное шасси
• Электропитание: 12В, блок питания
• Статический ток: 120 мА
• Дистанция считывания: 0–5 см
• Автоматическое закрывание: 20 сек / 0,5 сек
• Рабочая влажность: 20 - 93%
• Рабочая температура: - 10 – + 60 °С
• Индикаторы: Красный светодиод на считывателе. Светодиоды срабатывания реле на плате
• Совместимость с PMS: На уровне HTLock
• Дополнительные функции: Выход
  • Два реле NO с общим входом:
  • Потенциальный 20 сек.
  • Импульсный 0,5 сек.
