Hyperline FO-DPE-IN-9S-12-LSZH-WH

Описание Hyperline FO-DPE-IN-9S-12-LSZH-WH

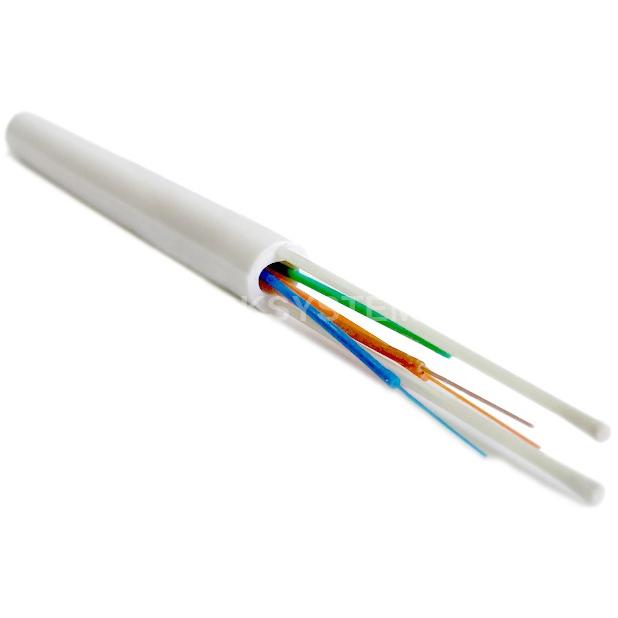

Hyperline FO-DPE-IN-9S-12-LSZH-WH - Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый, 12 волокон, плотное буферное покрытие (tight buffer), предназначен для внутренней прокладки, самонесущий, со свободно уложенными волокнами (FTTH). Оболочка LSZH IEC 60332-3. Рабочая температура от –40°C до +70°C. Цвет оболочки белый. Кабель со свободной укладкой волокон. Содержит 4–48 оптических волокон в плотном буферном покрытии 900 мкм. В кабеле используется оптическое волокно SMF-28® Ultra (G652.D) или по стандарту G657.A1 с минимальными потерями на изгибах малого радиуса. Устойчивость к осевому кручению и продольным натяжениям обеспечивается двумя периферийными диэлектрическими силовыми элементами, диаметрально симметрично проложенными внутри внешней оболочки. Снаружи круглая, утолщенная изнутри в виде эллипса форма кабеля повышает защищенность от раздавливающих воздействий и ударов. Для удобства разделки кабеля на внешней оболочке предусмотрены два продольных выступа. Внешняя оболочка соответствует требованиям для прокладки в стояках, выполнена из малодымного безгалогенного компаунда, не распространяющего горение (LSZH). Применение Внутри помещений. Данный кабель оптимизирован для разводки кабельных подсистем в сетях FTTH «оптика до дома». Предназначен для подключения индивидуальных абонентов в офисах и многоквартирных жилых домах. Применяется в качестве распределительного кабеля для прокладки в стояках и межэтажной разводки до распределительных коробок. Благодаря конструкции со свободной укладкой волокон может использоваться одновременно на магистральном и распределительном участках сети FTTH. Самонесущая конструкция с двумя силовыми элементами подходит для прокладки между опорами. Пригоден для прокладки в стояках и кабельных каналах.

Соответствует требованиям OFNR (Riser)

Технические характеристики Hyperline FO-DPE-IN-9S-12-LSZH-WH

• Тип оптического волокна: SM 9/125 (SMF-28 Ultra)
• Количество волокон: 12 волокон
• Защитное покрытие волокна: плотное буферное покрытие (tight buffer)
• Тип внешней оболочки: LSZH (малодымный безгалогенный компаунд)
• Цвет: белый
• Среда эксплуатации: внутри помещений (indoor)
• Количество и тип силовых элементов: 2 периферийных диэлектрических элемента из стеклопластика (FRP)
• Толщина оболочки (мин.): 1 мм
• Толщина оболочки (макс.): 2 мм
• Внешний диаметр: 8.5 мм
• Вес 1 км кабеля: 64 кг
• Длина кабеля в упаковке: 2000 м
• Температура эксплуатации: -30 °С ... +50 °С
• Температура монтажа: -10 °С ... +50 °С
• Температура хранения: -50 °C ... +50 °C
• Допустимое растягивающее усилие (монтаж): 400 Н
• Допустимое растягивающее усилие (эксплуатация): 200 Н
• Изгибоустойчивость: 20 циклов
• Минимальный радиус изгиба: 10D
• Раздавливающее усилие: 80 Н/см
