Hyperline FO-SST-OUT-9S-4-PE-BK

Описание Hyperline FO-SST-OUT-9S-4-PE-BK

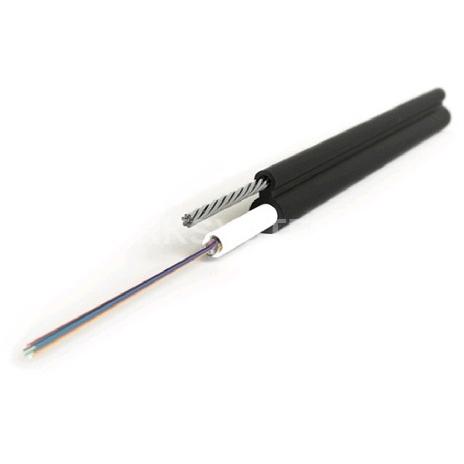

Hyperline FO-SST-OUT-9S-4-PE-BK - Кабель волоконно-оптический 9/125 (SMF-28 Ultra) одномодовый, 4 волокна, одномодульный (single loose tube), со свободными волокнами, гелезаполненный, с металлическим тросом (2.2 мм), предназначен для внешней прокладки. Оболочка PE. Рабочая температура от –60°C до +70°C. Цвет оболочки черный. Кабель со свободной укладкой волокон в центральном гелезаполненном модуле (single loose tube). Содержит 4–24 оптических волокна в первичном акриловом покрытии 250 мкм. Волокна свободно уложены в модуле (трубке), заполненном гидрофобным тиксотропным гелем. Конструкция защищена внешней оболочкой. Металлический трос и кабель соединены оболочкой вдоль общей образующей. Внешняя оболочка соответствует требованиям для прокладки вне помещений, устойчива к воздействию УФ-излучения, влаги и низкой температуры. Применение Вне помещений. Кабель с тросом для прокладки по воздуху, одномодульной конструкции со свободной укладкой волокон. Построение магистральных подсистем вне помещений. Пригоден для прокладки в трубопроводах и кабельной канализации. Предназначен для подвеса на опорах воздушных линий связи, между столбами городского освещения, зданиями и сооружениями.

PE UV: ICEA S-87-640 (Outdoor)

Технические характеристики Hyperline FO-SST-OUT-9S-4-PE-BK

• Тип оптического волокна: SM 9/125 (SMF-28 Ultra)
• Количество волокон: 4 волокна
• Защитное покрытие волокна: первичное акриловое покрытие
• Оптический модуль: модуль (трубка) из полибутилентерефталата
• Наполнитель модуля: гидрофобный тиксотропный гель (HTG)
• Тип внешней оболочки: PE (полиэтилен)
• Цвет: черный
• Среда эксплуатации: вне помещений (out)
• Диаметр модульной трубки: 3.4 мм
• Коэффициент затухания (на длине волны 1310 нм), не более: 0.35 дБ/км
• Коэффициент затухания (на длине волны 1550 нм), не более: 0.22 дБ/км
• Вес 1 км кабеля: 69.9 кг
• Диаметр троса: 2.2 мм
• Диаметр по оболочке подвесного элемента: 5 мм
• Длина кабеля в упаковке: 2000 м
• Сечение некруглого кабеля: 6,4 x 12,9 мм
• Максимальный габаритный размер кабеля: 12.2 мм
• Температура эксплуатации: -60 °С ... +70 °С
• Температура монтажа: -30 °С ... +50 °С
• Допустимое растягивающее усилие (монтаж): 5500 Н
• Допустимое растягивающее усилие (эксплуатация): 2500 Н
• Стойкость к растяжению силой (макс.): 5.5 кН
• Изгибоустойчивость: 25 циклов
• Минимальный радиус изгиба (монтаж): 96 мм
• Минимальный радиус изгиба (эксплуатация): 96 мм
• Минимальный радиус изгиба: 15D
• Раздавливающее усилие: 300 Н/см
