IEK YIS21

Описание IEK YIS21

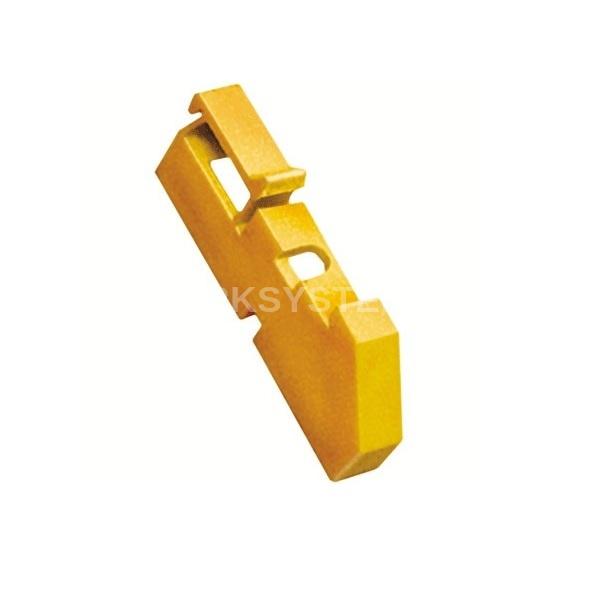

Изолятор DIN желтый. Применяются для установки нулевых шин. Выполнены из негорючего полипропилена.

Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

ОБЛАСТЬ ПРИМЕНЕНИЯ

сборка шкафов и низковольтных комплектных устройств на напряжение до 1000В.

ПРИНЦИП ДЕЙСТВИЯ

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины). Диэлектрические свойства определяются материалом и конструкцией изолятора.

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ И АКСЕССУАРЫ

Болт М6 (для изоляторов SM25) или М8 (для изоляторов SM30…SM60), при условии, что болты в комплект изоляторов не входят.

Технические характеристики IEK YIS21

• Количество полюсов: 1

• Макс номин ток: 125 А
• Расстояние между шинами: 12 мм
• Ширина: 12.0 мм
• Высота: 84.5 мм
• Глубина: 32.5 мм
• Цвет: Желтый
• Материал: Пластик
• Вид или марка материала: Полипропилен
• Тип конструкции: Изолятор для шин NPE
• Вес, г 15.9.
