Описание IR Technologies 2D126-850-52 (AC10-24V)
Инфракрасный прожектор IR Technologies 2D126-850-52 (AC10-24V) предназначен для всепогодной работы в составе системы видеонаблюдения для невидимой подсветки объектов в условиях, когда естественного освещения недостаточно для нормальной работы видеокамеры. Совместная работа прожектора возможна с черно-белой или цветной видеокамерой, имеющей режим «день-ночь». Цветные видеокамеры «День/ночь» с так называемым «электронным» переключением в ночной режим категорически непригодны для совместной работы с ик-подсветкой, т.к. в них ик-фильтр никуда не смещается и чувствительность в ик-диапазоне не появляется. Никаких фильтров с якобы имеющейся чувствительностью в диапазоне работы ик-подсветки и при этом с «правильной» цветопередачей не существует ввиду абсолютного противоречия с принципами организации канала цветности, соответствующего кривой чувствительности (видности) человеческого глаза. Оптические линзы объектива видеокамеры должны быть выполнены из низкодисперсионного стекла (как правило, в обозначении объектива должен присутствовать индекс "IR") для предотвращения расфокусировки изображения при использовании ик-подсветки.
Особенности модели 2D126-850-52 (AC10-24V)
Длина волны излучения 850нм
Угол излучения 52-104°
Дистанция подсветки 70-50 метров
Осевая мощность излучения не хуже 12-6 Вт/Ср
Питание: переменный ток, напряжением 10-24 В
Заявленная дальность обнаружения обеспечивается при использовании черно-белой видеокамеры с чувствительностью CCD-матрицы не менее 1,5*10-5 Вт/м2 в ИК диапазоне 800 – 1000 нм (что условно эквивалентно чувствительности 0,01 Лк без ИК коррекции), при уровне выходного видеосигнала не менее 15 IRE, с апертурой объектива F=1,2. При более худших параметрах чувствительности видеокамеры и светосилы объектива, дистанцию подсветки необходимо пересчитывать в сторону уменьшения.
Конструкция и принцип работы.

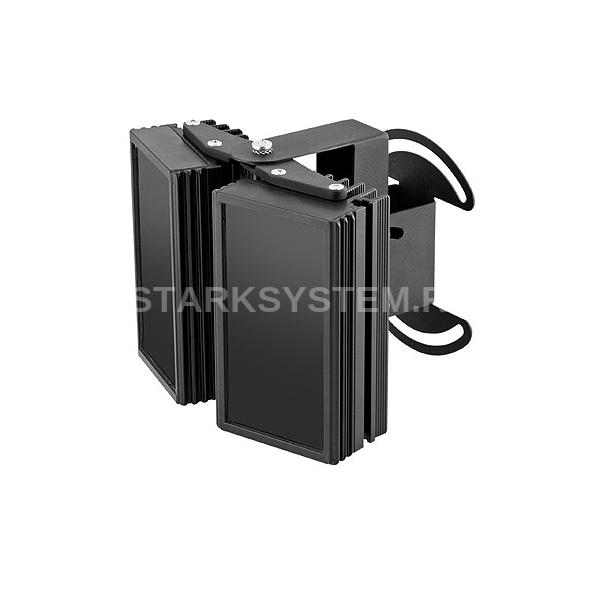

Прожектор содержит излучающую матрицу на основе мощных светодиодов с комбинированной формирующей оптикой. Прожектор выполнен в корпусе из алюминиевого сплава. Задняя часть корпуса имеет развитую поверхность в виде ребер охлаждения. Расположенная на лицевой стороне корпуса светодиодная матрица закрыта инфракрасным светофильтром из специального пластика. Прожектор снабжен регулируемым креплением для настройки и фиксации в месте эксплуатации.
Расширенные диапазоны входного питающего напряжения АС - от 10 до 24V - позволяют применять любые удобные типовые источники питания, а также подключать прожектор к централизованным низковольтным источникам бесперебойного питания.
Прожектор оснащен встроенным стабилизатором, выполненным по технологии импульсного понижающего преобразователя. Применение данного изделия в составе прожектора позволяет стабилизировать потребляемый LED-матрицей ток в безопасной области работы, позволяет сохранить заявленные характеристики прожектора в течении всего срока эксплуатации и защищает его от кратковременных импульсов (длительностью до 5мс со скважностью не менее 20) напряжения до 50В на входе.
Работа прожектора автоматизирована с помощью фотодатчика, расположенного в нижней части корпуса и чувствительного в видимой области дневного света. В условиях офисного (люминесцентного) освещения чувствительность фотодатчика не изменяется. Из-за наличия в каждом прожекторе собственной схемы стабилизации, оснащенной фотодатчиком, допускается неодновременное (несинхронное) включение и выключение прожекторов, входящих в сдвоенную группу.
Прожектор имеет функцию дистанционного тестирования. Она заключается в самоблокировке фотодатчика на 40-50с. и принудительном включении прожектора на это же время независимо от условий внешней освещенности при кратковременном пропадании питания (не менее 1 мин.). Такая самоблокировка фотодатчика позволяет при выключении-включении соответствующего автомата защиты сети, расположенного в общем осветительном щите, легко проверить с земли в дневное время работоспособность прожектора, установленного в труднодоступном месте - например, с помощью видеокамеры мобильного телефона.
Прожектор оснащается специальным мембранным клапаном для выравнивания внутреннего давления с атмосферным давлением окружающей среды при нагреве в процессе работы. При этом герметизация прожектора не нарушается и степень защиты от проникновения влаги из окружающей среды (IP66) - сохраняется. Внимание! Взрывозащищенное исполнение прожектора не имеет клапана выравнивания давления!
Прожектор может поставляться в широком диапазоне исполнений за счет применения типовых дополнительных опций, в том числе их комбинаций:
выносная ручная регулировка мощности излучения (тока потребления);
выход схемы принудительного управления цветной видеокамерой с функцией "день/ночь";
вход импульсного управления прожектором;
схема импульсного управления прожектором от видеосигнала видеокамеры.
Чтобы в процессе обсуждения конфигурации исполнения конкретного прожектора обеспечить более высокий стартовый уровень взаимопонимания нашей техподдержки со специалистами заказчика, просим заполнить специальную форму - Лист заказа и комплектации и выслать ее в наш адрес по электронной почте или по факсу.
Наряду с базовыми элементами управления: датчиком освещенности (сумеречным датчиком) и стабилизатором тока, комплексное использование дополнительных опций позволяет говорить о самой высокой степени автоматизации работы наших прожекторов среди аналогов отечественного и зарубежного производства.
Соответствие стандартам безопасности и электромагнитной совместимости.
Изделия соответствуют ГОСТ Р 50009-2000 «Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний.», ГОСТ Р МЭК 60065-2002 «Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности.», стандарту EN60065:2001+Amd1 «Аудио-, видеоаппаратура и аналогичная электронная аппаратура: Требования безопасности и максимально допустимые пределы воздействия по IEC60825-1», а также директиве по электромагнитной совместимости 89/336/EEC с изменениями 92/31/EEC и 93/68/EEC.
Срок эксплуатации.
Типовой срок эксплуатации – 8 лет при коэффициенте использования – 0,5 (12-часовой режим) и падении мощности излучения прожектора до уровня 70% от первоначальной.
Цвет корпуса – черный. Опционально – любой по каталогу RAL. Кабель питания имеет длину 1,2 м (провод ПВС 2х0,75).
Технические характеристики IR Technologies 2D126-850-52 (AC10-24V)
- Модель: 2D126
- Тип: Сдвоенный ИК прожектор
- Модификация: 850-52
- Длина волны излучения: 850нм
- Угол излучения: 52-104°
- Дистанция подсветки, м.: 70-50
- Осевая мощность излучения, Вт/Ср, не хуже: 12-6
- Напряжения питания: AC10-24V
- Ток потребления: от 4,0А/12V до 2,0А/24V
- Потребляемая мощность: 48Вт
- Защита от обратной полярности питания: есть
- Защита от импульсных бросков напряжения: до 50V
- Точность стабилизации тока потребления: +/-1%
- Встроенный фотодатчик: (10Люкс – вкл., 15Люкс – выкл.) +/-20%
- Температурный диапазон эксплуатации: -50 — +40°С
- Степень защиты: IP66
- Габариты ШхВхГ: 180х180х120мм
- Масса без упаковки: 3,0кг
