Описание Штиль IS1000RT
Штиль IS1000RT - однофазный стабилизатор ИнСтаб переменного напряжения, мощностью 1000/750 (ВА/Вт).
Особенности модели:
Мощность: 1000/750 (ВА/Вт)
опология: инверторный (двойного преобразования);
Исполнение: напольное/стоечное;
Диапазон входного напряжения: 90-310 В;
Выходное напряжение: 220 В ± 2% (опционально 230 В, 240 В);
Быстродействие: 0 мс;
Охлаждение: принудительное, вентиляторное;
Гарантия: 2 года;
Страна производитель: Россия.
В стабилизаторе реализованы следующие виды защиты:
 | электронная защита c восстановлением от короткого замыкания и длительной перегрузки по выходу
|
 | электронная тепловая защита c восстановлением от внутреннего перегрева
|
-ico.jpg) | электронная защита c восстановлением от аварии сети (пониженное или повышенное входное напряжение – за пределами диапазона 90 - 310 В)
|
 | электронная аварийная защита (отключение нагрузки при возникновении любой неисправности в стабилизаторе)
|
 | защита от импульсных помех, грозозащита
|
Однофазные стабилизаторы напряжения «Штиль» серии «ИнСтаб» 1000 – 3500 ВА предназначены для защиты от перепадов напряжения широкого круга однофазных устройств:
бытовой техники;
аудио- и видеоаппаратуры;
ПК и оргтехники;
систем безопасности;
серверов;
оборудования небольших дата-центров;
телекоммуникационной аппаратуры.
Изделия отличаются универсальным форм-фактором (возможна как напольная, так и стоечная установка). Предусмотрена электронная аварийная защита от короткого замыкания, импульсных помех, перегрузки, перегрева и аварии сети. Поддерживается работа в режиме байпас, который позволяет при выходе из строя одного из внутренних узлов стабилизатора или при перегрузке питать нагрузку напрямую от сети.
Модели выпускаются в трех вариантах в зависимости от значения выходного напряжения: 220 В, 230 В или 240 В. Обращаем Ваше внимание, что требуемое значение выходного напряжения необходимо указать при заказе стабилизатора!

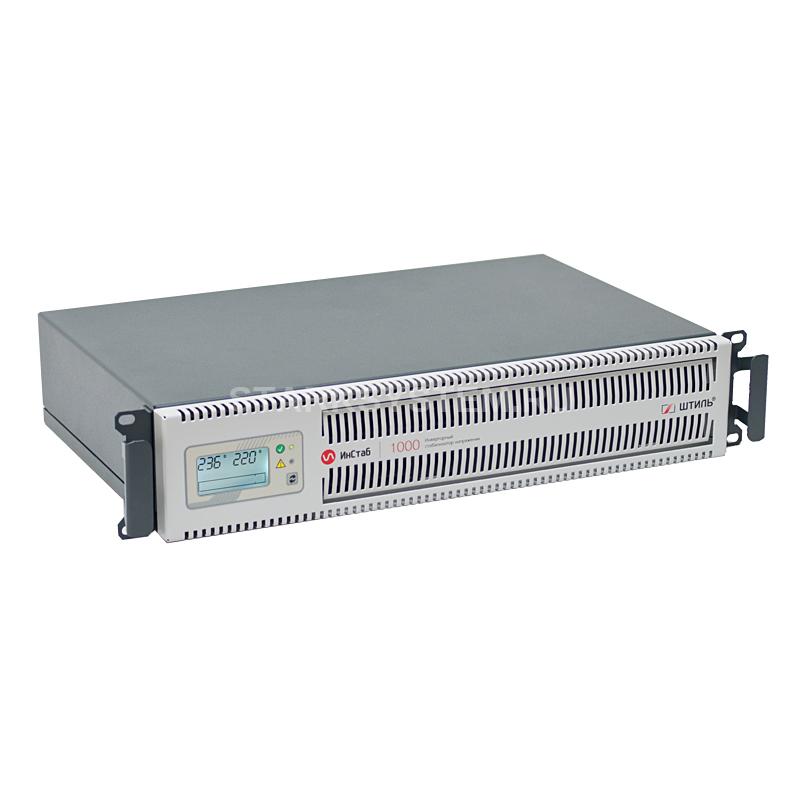

Конструктивное исполнение
Модели этой серии выполнены в компактном полностью металлическом корпусе с универсальным форм-фактором. Это позволяет устанавливать стабилизаторы как в виде отдельного напольного блока, так и размещать горизонтально, например, в стойке. Модели IS1000RT, IS1500RT и IS2000RT подключаются к сети с помощью кабеля с трёхполюсной вилкой, а модели IS2500RT, IS3000RT и IS3500RT - с помощью клеммной колодки и вводного автомата. Для подключения нагрузки на задней панели стабилизаторов предусмотрены три розетки С13 и одна EURO розетка (в моделях IS2500RT, IS3000RT и IS3500RT также есть клеммное подключение). На передней панели устройств расположены два светодиодных индикатора и ЖК-дисплей. Светодиодные индикаторы предназначены для сигнализации о режиме работы стабилизатора, а на цифровом ЖК-дисплее отображаются аварийные сообщения и основные параметры работы устройства: входное и выходное напряжение, уровень загрузки, потребляемая мощность, температура внутри стабилизатора. В изделиях реализовано принудительное охлаждение малошумными вентиляторами с интеллектуальной системой регулировки скорости вращения.
Средства мониторинга
ГК «Штиль» также предлагает расширенную номенклатуру средств мониторинга для осуществления удаленной или локальной настройки и контроля состояния основных параметров стабилизаторов.
Для вашего выбора доступны следующие модели карт мониторинга: IC-RS232/Dry Сontacts, IC-SNMP/Web. Они обеспечивают дистанционную передачу данных посредством различных сетевых протоколов: Megatec, SNMP, SMTP, протокол «Штиль» и др. Карты мониторинга снабжены следующими интерфейсами:
порт RS-232;
USB порт;
программируемые «сухие» контакты;
Ethernet (протоколы: SNMP и др.).
Они инсталлируются во внутренний слот стабилизаторов. После их установки настройка сетевых параметров карт, а также настройка и контроль состояния самого стабилизатора могут быть проведены с помощью специального ПО для мониторинга - Shtyl Device Manager.
Обращаем Ваше внимание, что карты мониторинга не входят в базовую комплектацию изделия, являются опциями и поставляются за дополнительную плату! ПО Shtyl Device Manager бесплатно и доступно для скачивания в разделе "Документация и ПО".
Преимущества стабилизаторов Штиль серии ИнСтаб:
Идеальное синусоидальное выходное напряжение – гарантирует корректное и устойчивое функционирование подключенного электрооборудования;
Широкий предельный диапазон входного напряжения (90-310 В) – позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения;
Высокая точность стабилизации (±2%) – обеспечивает корректное и устойчивое функционирование подключенного электрооборудования;
Мгновенное быстродействие (0 мс) – гарантирует высокую надежность защиты за счёт снижения риска повреждения подключенных устройств при сетевом перепаде и расширяет спектр допустимого для подключения оборудования;
Бесперебойное питание нагрузки стабилизированным напряжением заданного уровня в течение 200 мс – позволяет функционировать подключенному оборудованию при кратковременном пропадании входного напряжения;
Полное цифровое управление на основе высокопроизводительного цифрового сигнального микропроцессора DSP (англ. – DigitalSignalProcessor);
Непрерывное регулирование выходного напряжения – исключает ряд неприятных эффектов, например, мигание лампочек накаливания при переключении порогов стабилизации;
Корректор входного коэффициента мощности – обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки (емкостной, индуктивной, активной), благодаря чему искажения напряжения и тока не передаются во входную сеть;
Фильтрация помех;
Электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети (напряжение входной сети за пределами диапазона 90-310 В);
Встроенная молниезащита (варистор 2 кВ, 1/50 мкс);
Высокий КПД (до 97 %) – обеспечивает высокую эффективность работы стабилизатора за счёт меньшего потребления электроэнергии, а значит и расхода средств на её оплату;
Небольшой вес и габариты.
Дополнительные особенности:

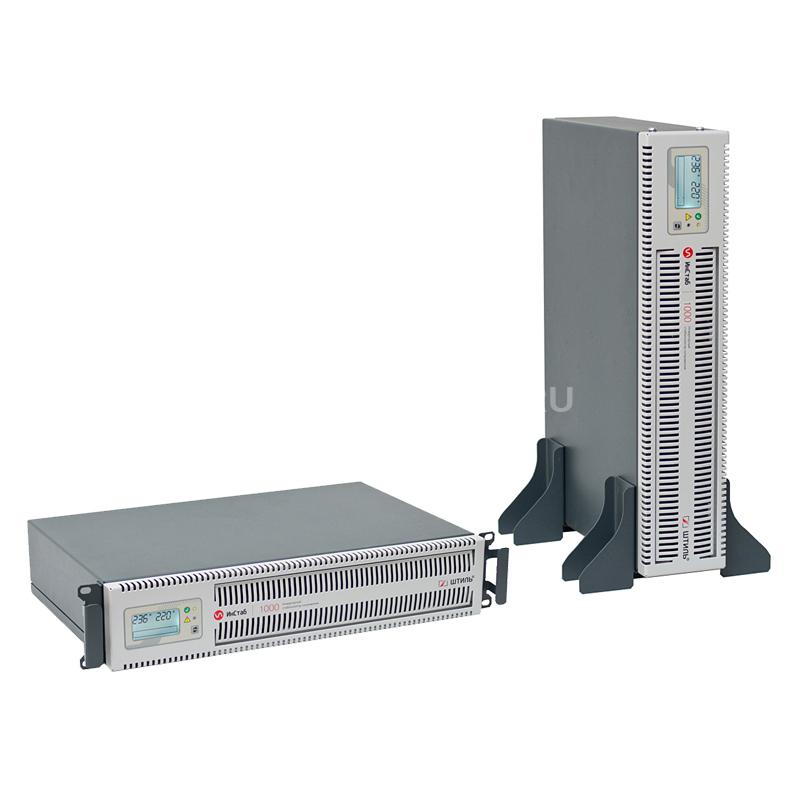

Универсальное напольное/стоечное исполнение (позволяет устанавливать стабилизаторы как в виде отдельного напольного блока, так и размещать в стойке);
Принудительное вентиляторное охлаждение с адаптивной скоростью вращения;
Наличие режима «байпас» – обеспечивает возможность питания потребителей в обход стабилизатора в случае перегрузки или поломки устройства;

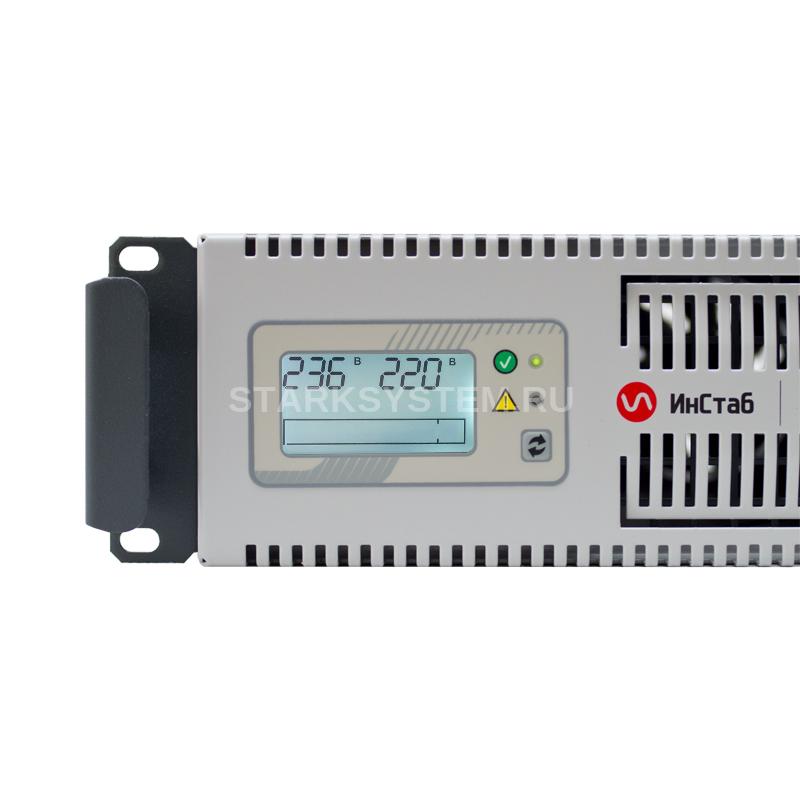

ЖК-дисплей со светодиодными индикаторами для отображения рабочего состояния, основных входных и выходных параметров и режима работы стабилизатора;
Возможность выбора значения выходного напряжения: 220 В, 230 В или 240 В (настраивается на заводе, по умолчанию 220 В);
Интерфейсы удаленного доступа к стабилизатору: RS-232, USB, «сухие» контакты, Ethernet (опция).

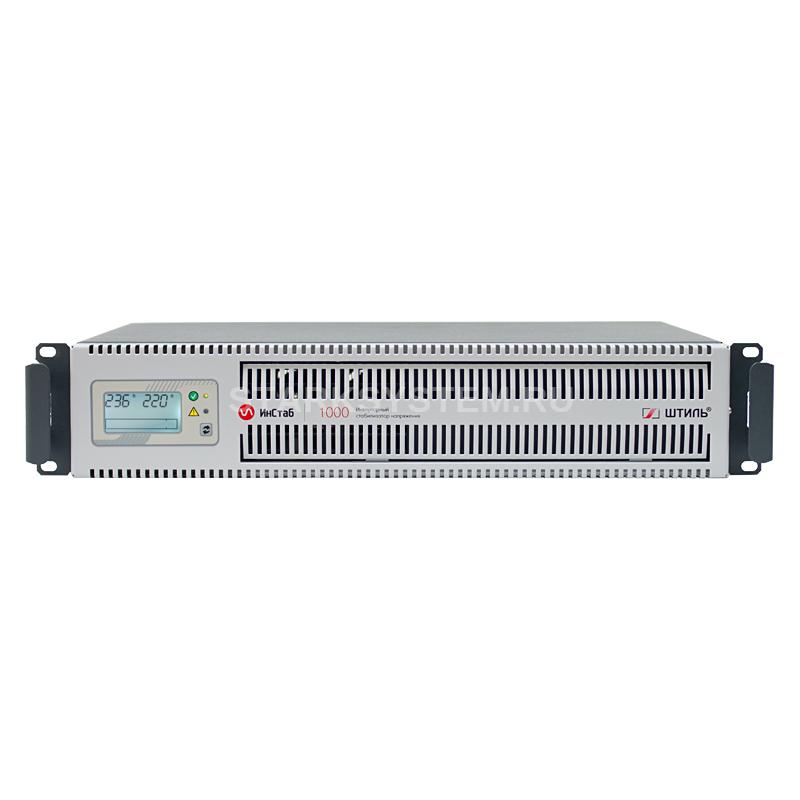

Габаритные размеры и компоненты передней панели стабилизаторов Штиль IS1000RT, IS1500RT и IS2000RT (горизонтальная установка в стойку)
1 - кронштейн для горизонтального крепления;
2 - ЖК-дисплей со светодиодными индикаторами и кнопкой выбора отображаемой информации.

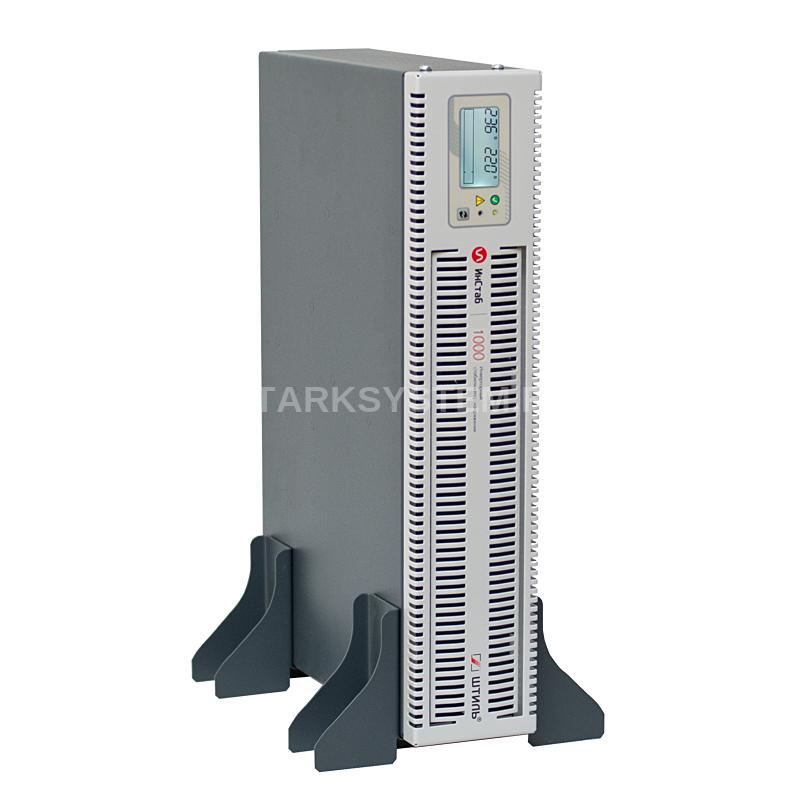

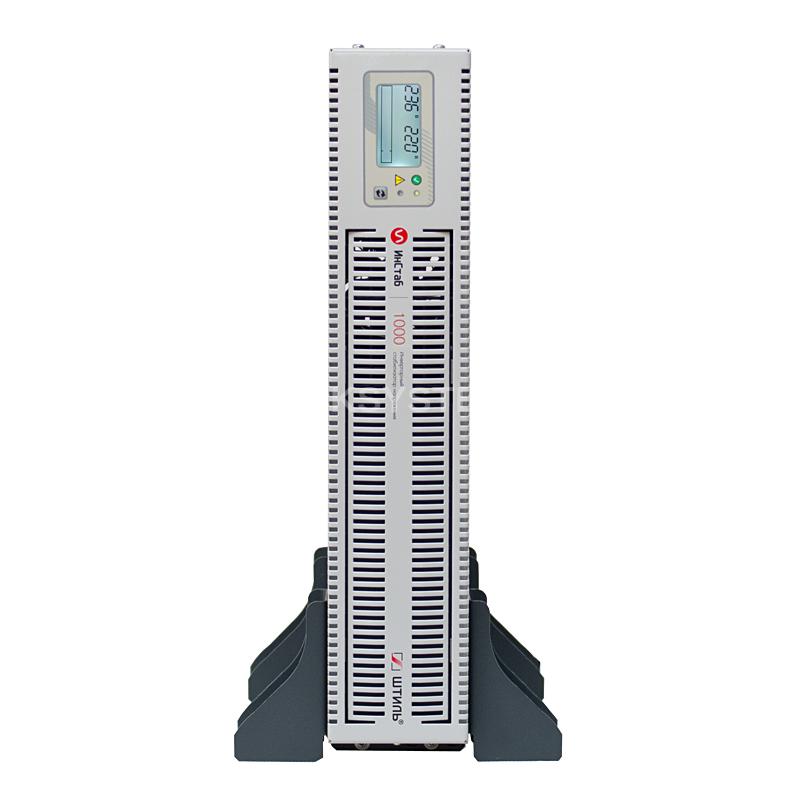

Габаритные размеры и компоненты передней панели стабилизаторов Штиль IS1000RT, IS1500RT и IS2000RT (вертикальная напольная установка)
1 - ЖК-дисплей со светодиодными индикаторами и кнопкой выбора отображаемой информации;
2 - упоры для вертикальной установки.

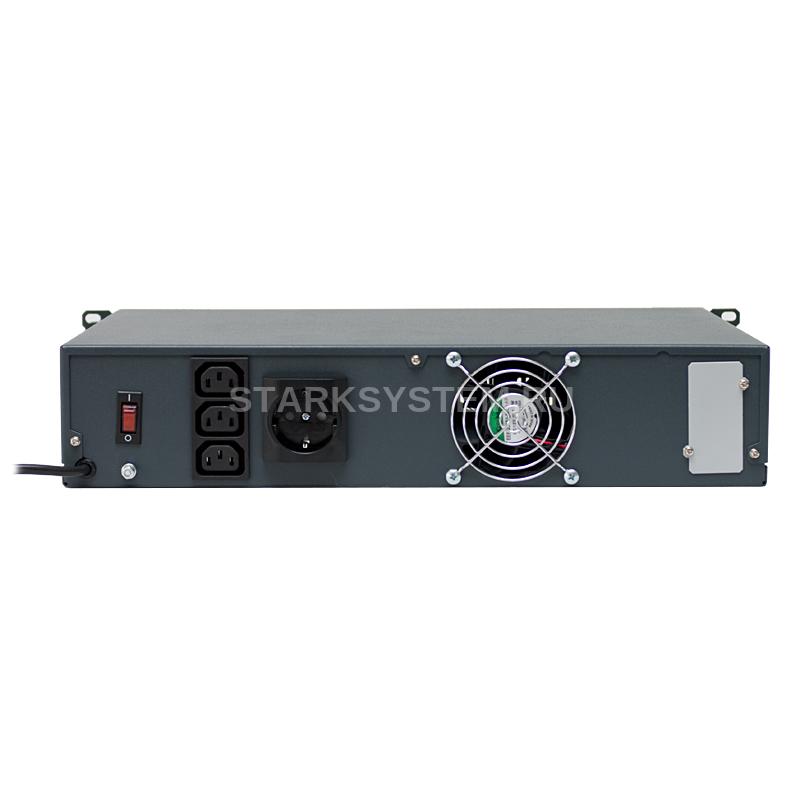

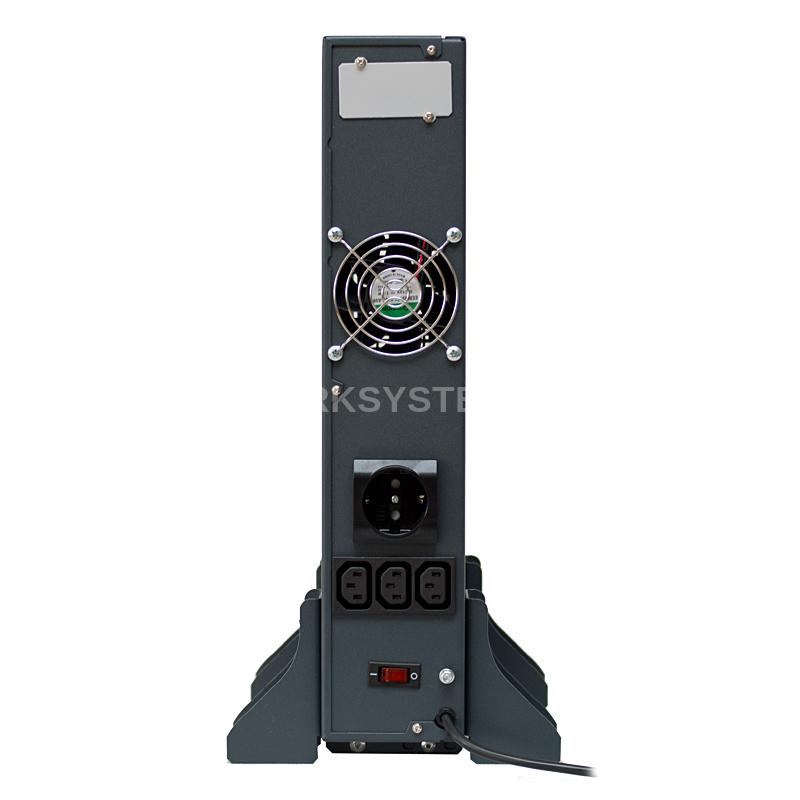

Компоненты задней панели стабилизаторов Штиль Штиль IS1000RT, IS1500RT и IS2000RT
1 - место выхода сетевого кабеля с евровилкой;
2 - автоматический выключатель;
3 - розетки «компьютерные» - тип С13;
4 - розетка – тип F, 16 А;
5 - вентилятор;
6 - слот для установки дополнительной платы расширения интерфейсов.
Структурная схема принципа работы стабилизатора

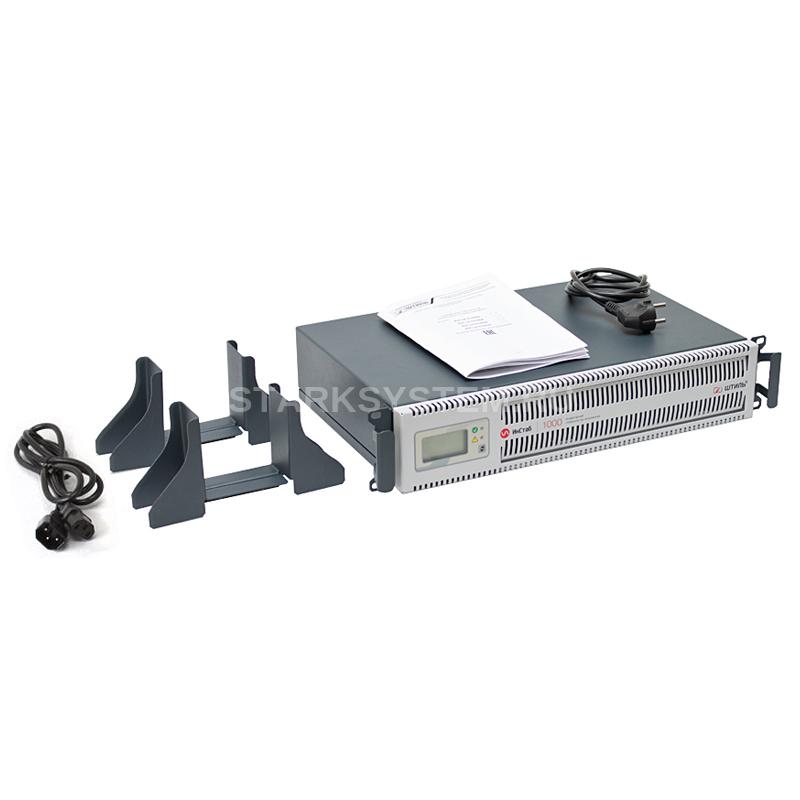

Комплектация:
- Стабилизатор напряжения - 1 шт.
- Упоры для вертикальной установки - 2 шт.
- Кронштейны для горизонтального крепления - 2 шт.
- Кабель для подключения нагрузки с разъемами «С14-С13», длина 1,5 м - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Гарантийный талон - 1 шт.
- Упаковка (картонный короб) - 1 шт.
Технические характеристики Штиль IS1000RT
- Выходная мощность, ВА/Вт: 1000/750
- Топология: инверторный (с двойным преобразованием)
- Исполнение: напольное/стоечное
- Принцип регулировки: полное цифровое управление на базе цифрового сигнального микропроцессора
Входные характеристики
- Тип входной сети: однофазная трехпроводная (L, N, PE)
- Номинальное входное напряжение, В: 220
- Рабочий диапазон входного напряжения, В: 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60%
- Допустимый диапазон входного напряжения, В: 90-310
- Нижний порог отключения нагрузки, В: 90
- Нижний порог подключения нагрузки, В: 110
- Верхний порог отключения нагрузки, В: 310
- Верхний порог подключения нагрузки, В: 290
- Диапазон входного напряжения в режиме байпас, В: 187-245
- Номинальная входная частота, Гц: 50
- Диапазон входной частоты: 43-57 (50±14%)
- Входной коэффициент мощности: 0,99
- Максимальный входной ток, А: 4,9
- Потребляемая мощность в режиме холостого хода, Вт: 30
- Плавный пуск: да
Выходные характеристики
- Форма выходного сигнала: чистая синусоида
- Номинальное выходное напряжение, В: 220/230/240 (по умолчанию - 220, настраивается на заводе)
- Точность поддержания выходного напряжения: ±2%
- Номинальная выходная частота, Гц: 50
- Максимальный выходной ток, А: 4,5
- Коэффициент нелинейных искажений, %: < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке
- Крест-фактор: 3:1
- Перегрузочная способность (уровень нагрузки - в процентах от номинального значения) : 105-150% не менее 5 с
- КПД, %: до 97
- Быстродействие (время реакции на изменение входного напряжения), мс: 0
Защита
- Перегрузка по выходу: электронная защита c восстановлением
- Короткое замыкание: электронная защита c восстановлением
- Перегрев: электронная защита c восстановлением
- Защита от импульсных помех, грозозащита: варистор (2 кВ, 1/50 мкс)
- Защита от аварии сети (входное напряжение за пределами диапазона 90 В - 310 В): электронная защита c восстановлением
- Защита от неисправности и сбоев в работе стабилизатора: электронная аварийная защита
Панель управления и интерфейсы
- ЖК-дисплей со светодиодной индикацией: отображение рабочего состояния системы и основных входных и выходных параметров, одна кнопка управления для выбора отображаемой информации, светодиодные индикаторы: норма, авария
- "Сухие" контакты (программируемые): 3 шт. (опция)
- USB порт + специальное ПО: протокол Megatec (опция)
- Ethernet: протоколы SNMP / Web / Modbus TCP (опция)
Подключение
- Входная сеть: сетевой шнур с евровилкой
- Нагрузка (выходные разъёмы): IEC-320-C13 (3 шт.), EURO F-type (1 шт.)
Надежность и эксплуатационные характеристики
- Установка: в помещении
- Диапазон рабочей температуры, 0С: от +5 до +40
- Диапазон температуры хранения,0С: от -40 до +40
- Тип охлаждения: принудительное, вентиляторное
- Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА: <32 (при минимальной скорости вращения вентиляторов), <41 (при максимальной скорости вращения вентиляторов)
- Относительная влажность, %: от 0 до 90 (без конденсата)
- Рабочая высота, м: до 3000 м над уровнем моря
- Степень защиты от пыли и влаги: IP20
- Срок службы, лет: 10
- Наработка на отказ, ч: ≥150000
- Гарантия, мес: 24
Механические характеристики
- Габариты (ВхШхГ), мм:
450x207x290 (напольная установка)
88x484x301 (стоечная установка)
- Масса, кг: 6
- Цвет корпуса: серый
Стандарты и сертификаты
- Сертификаты: Сертификат соответствия Таможенного Союза (ЕАС)
- Климатическое исполнение: УХЛ 4.2 (ГОСТ 15150)
