Штиль IS3308RT

Код товара: 1465959

Розн. цена: 100 790 руб

Ваша цена: 100 790 руб

Заказ в 1 клик

Оборудование
адаптировано для
Российских условий

Гарантия до 10 лет
на все товары

Быстрая бесплатная
доставка по России

Описание

Описание Штиль IS3308RT

Штиль IS3308RT - Трёхфазный стоечный ИнСтаб переменного напряжения Штиль, мощностью 8/7,2 (кВА/кВт).

Особенности модели:

Мощность: 8/7,2 (кВА/кВт)
Исполнение: напольное/стоечное;
Конфигурация: однофазный вход, однофазный выход;
Диапазон входного напряжения: 90-310 В;
Выходное напряжение: настраивается в диапазоне 220 - 240 В с шагом 5 В (по умолчанию 220 В);
Точность стабилизации выходного напряжения: ±2%;
Быстродействие: 0 мс;
Охлаждение: принудительное, вентиляторное;
Гарантия: 2 года;

Страна производитель: Россия.

В стабилизаторе реализованы следующие виды защиты:

	электронная защита c восстановлением от короткого замыкания и длительной перегрузки по выходу
	электронная тепловая защита c восстановлением от внутреннего перегрева
	электронная защита c восстановлением от аварии сети (пониженное или повышенное входное напряжение – за пределами диапазона 90 - 310 В)
	электронная аварийная защита (отключение нагрузки при возникновении любой неисправности в стабилизаторе)
	защита от импульсных помех, грозозащита

Инверторные стабилизаторы напряжения «Штиль» серии «ИнСтаб» мощностью 6-20 кВА предназначены для защиты от перепадов напряжения широкого спектра трехфазного бытового и промышленного оборудования:

электрооборудования частных домов;
газовых и водонагревательных котлов, циркуляционных насосов;
IT-оборудования (групп серверов, серверных стоек, компьютерных залов);
телекоммуникационного и инженерного оборудования (систем связи, электрообеспечения, безопасности и др.);
промышленного оборудования (станков, конвейеров, систем управления автоматизацией и др.).
Конструктивное исполнение

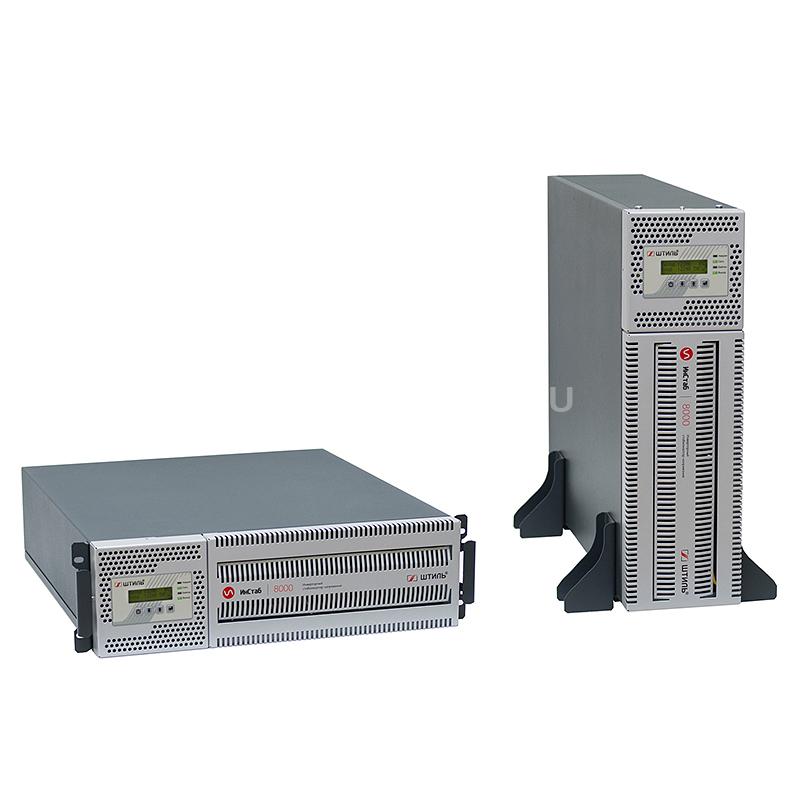

Модели этой серии изготовлены в полностью металлическом корпусе и могут быть установлены как вертикально, так и горизонтально. Для удобства работы в обоих положениях предусмотрена поворотная панель управления, а в комплект поставки изделий входят специальные упоры для напольной установки и крепежи для монтажа в 19-дюймовую стойку или шкаф.

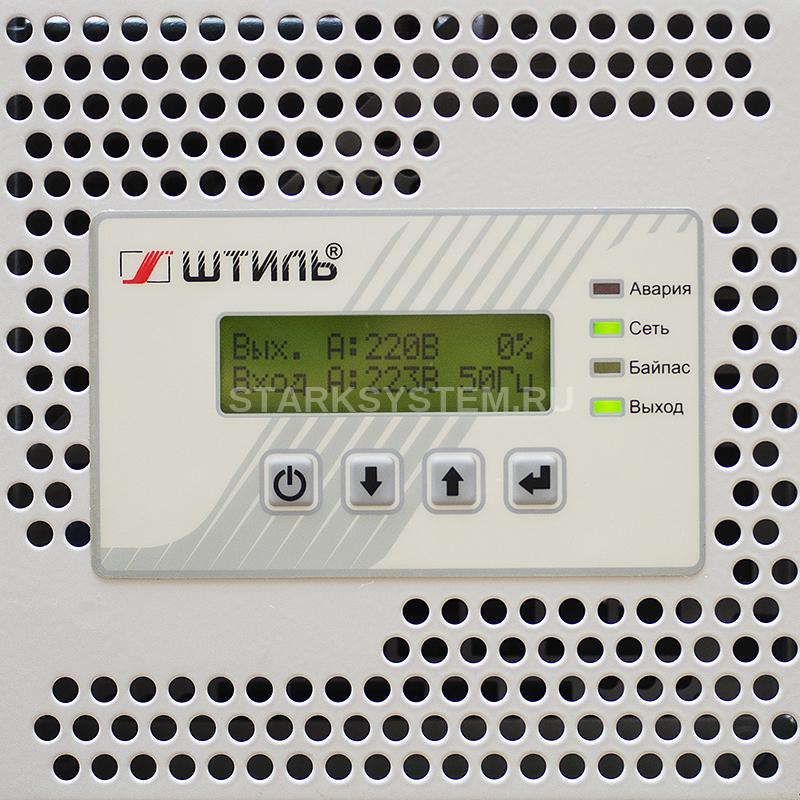

На передней панели устройства расположены четыре светодиодных индикатора («Сеть», «Выход», «Байпас», «Авария») и цифровой ЖК-дисплей для просмотра параметров работы (состояния входной и выходной сети, мощности нагрузки, температуры внутри стабилизатора и др.) и конфигурации, в том числе выбора значения выходного напряжения и режима работы (стандартный, ECO/байпас). Для подключения к сети электропитания и подключения нагрузки используются клеммная колодка и вводной автомат, расположенные на задней панели стабилизатора. Там же находятся два слота для опциональной установки карт мониторинга.

Охлаждение прибора осуществляется с помощью двух малошумных вентиляторов, оснащенных интеллектуальной системой регулировки скорости вращения. Предусмотрена электронная аварийная защита от короткого замыкания, импульсных помех, перегрузки, перегрева и аварии сети.

Средства мониторинга

ГК «Штиль» также предлагает расширенную номенклатуру средств мониторинга для осуществления удаленной или локальной настройки и контроля состояния основных параметров стабилизаторов.

Для вашего выбора доступны следующие модели карт мониторинга: IC-RS232/Dry Сontacts, IC-SNMP/Web и IC-Modbus/ Dry Contacts. Они обеспечивают дистанционную передачу данных посредством различных сетевых протоколов: Megatec, Modbus, SNMP, SMTP, протокол «Штиль» и др. Карты мониторинга снабжены следующими интерфейсами:
порт RS-232;
USB порт;
программируемые «сухие» контакты (3 шт. или 8 шт.);
Ethernet (протоколы: SNMP и др.);
RS-485 (протоколы: Modbus RTU/ ASCII). Карты мониторинга инсталлируются во внутренний слот стабилизаторов. После их установки настройка сетевых параметров карт, а также настройка и контроль состояния самого стабилизатора могут быть проведены с помощью специального ПО для мониторинга - Shtyl Device Manager.

Обращаем Ваше внимание, что карты мониторинга не входят в базовую комплектацию изделия, являются опциями и поставляются за дополнительную плату! ПО Shtyl Device Manager бесплатно и доступно для скачивания.

Основные преимущества

Главными особенностями инверторных стабилизаторов напряжения «Штиль» серии «ИнСтаб» являются:
мгновенная реакция на изменение входного напряжения (0 мс);
идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (±2%) в широком диапазоне колебаний и скачков входного напряжения (155 В – 537 В). Эти преимущества, достигнутые благодаря применению уникального инновационного двойного преобразования энергии, делают инверторные стабилизаторы «Штиль» самым эффективным и прогрессивным решением на сегодняшний день. Узнать подробнее об инновационном устройстве и его принципе работы можно здесь.

Выбирая стабилизатор «Штиль» серии «ИнСтаб», Вы получаете надежное и эффективное решение российского производства с наилучшим соотношением цены и качества, оперативную сервисную поддержку и двухлетнюю гарантию.

Преимущества стабилизаторов «Штиль» серии «ИнСтаб»:
Идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (±2%) во всем допустимом диапазоне колебаний и скачков входного напряжения (90 – 310 В).
Мгновенная реакция на изменение входного напряжения – 0 мс.
Бесперебойное питание нагрузки стабилизированным напряжением заданного уровня в течение 200 мс при кратковременном пропадании входного напряжения за счёт наличия накопителя энергии.
Многоуровневая электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети (любой фазы за пределами диапазона 90 – 310 В).
Работа на заявленной мощности в широком диапазоне входного напряжения - 165 – 310 В.
Коррекция формы входного напряжения (идеальная синусоида на выходе стабилизатора при любых искажениях в сети).
Высокий КПД - до 97 %.
Низкий уровень шума, небольшой вес и габариты.
Полное цифровое управление на основе высокопроизводительного цифрового сигнального микропроцессора DSP (англ. – Digital Signal Processor).
Непрерывное регулирование выходного напряжения (исключает ряд неприятных эффектов, например, мигание лампочек накаливания при переключении порогов стабилизации).
Наличие корректора входного коэффициента мощности (обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки (емкостной, индуктивной, активной), благодаря чему искажения напряжения и тока не передаются во входную сеть).
Дополнительные особенности:
Универсальное стоечное/напольное исполнение (позволяет устанавливать стабилизаторы как в виде отдельного напольного блока, так и размещать в стойке).
Наличие режима «байпас» (обеспечивает возможность питания потребителей напрямую от сети, в обход стабилизатора).
Поддержка режима работы «ЭКО» (обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети).
Принудительное вентиляторное охлаждение с адаптивной скоростью вращения.
Встроенная молниезащита (варистор 2 кВ, 1/50 мкс).
Интеллектуальная защита нагрузки от неисправности и сбоев в работе стабилизатора.
Возможность выбора значения выходного напряжения: настраивается в диапазоне 220 - 240 В с шагом 5 В (по умолчанию 220 В).
ЖК-дисплей со светодиодными индикаторами для отображения рабочего состояния системы, основных входных и выходных параметров и режима работы стабилизатора.
Интерфейсы удаленного доступа к стабилизатору: RS-232, USB, «сухие» контакты, Ethernet, RS-485 (опция).

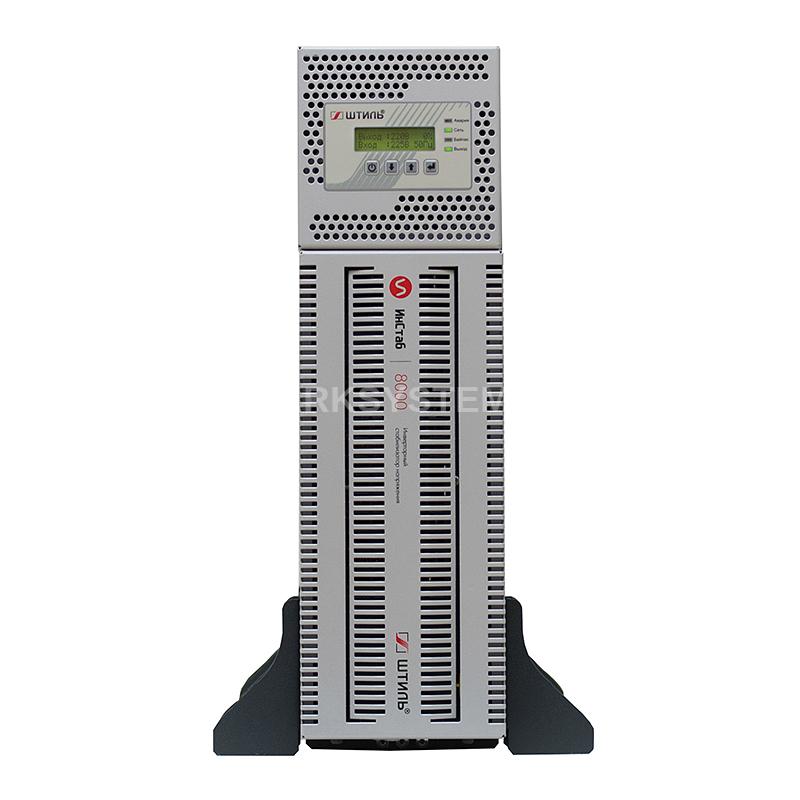

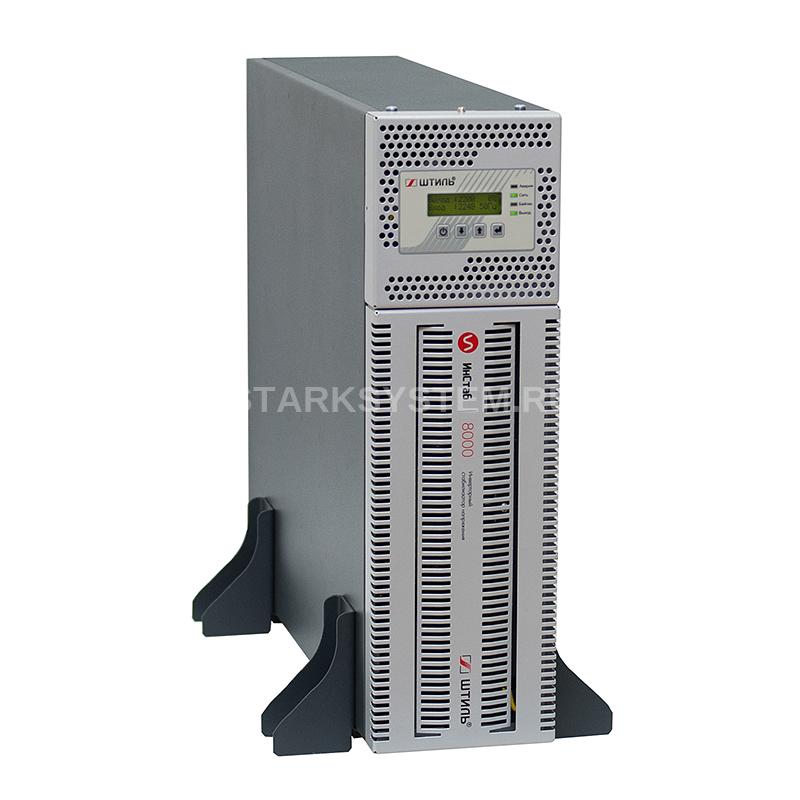

Габаритные размеры и компоненты передней панели стабилизаторов Штиль IS3306RT, IS3308RT, IS3310RT (вертикальная напольная установка) 1 - панель управления и индикации; 2 - поворотная часть передней панели; 3 - неповоротная часть передней панели; 4 - упор для вертикальной установки.

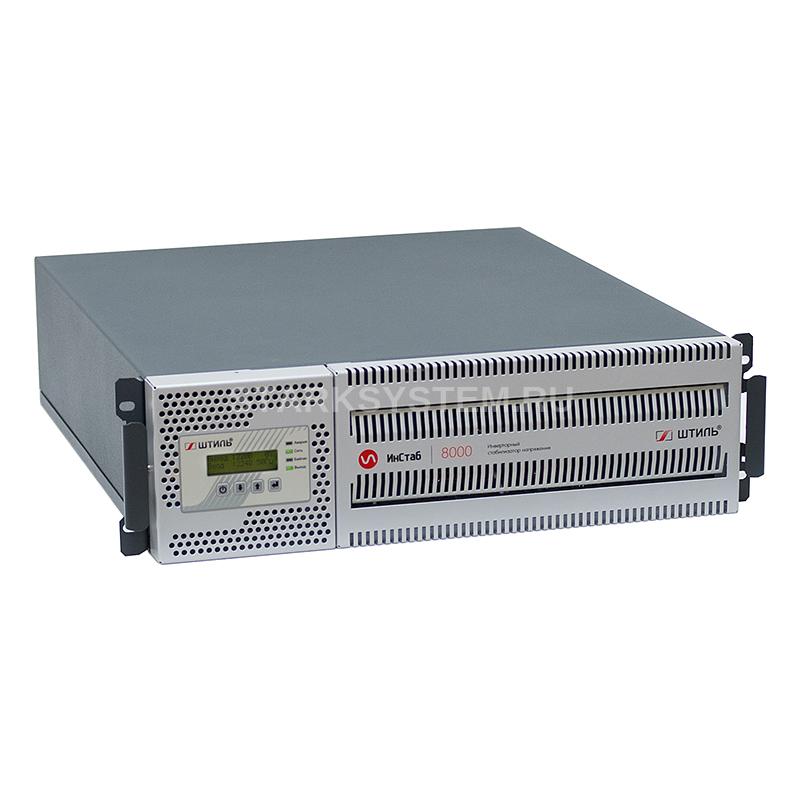

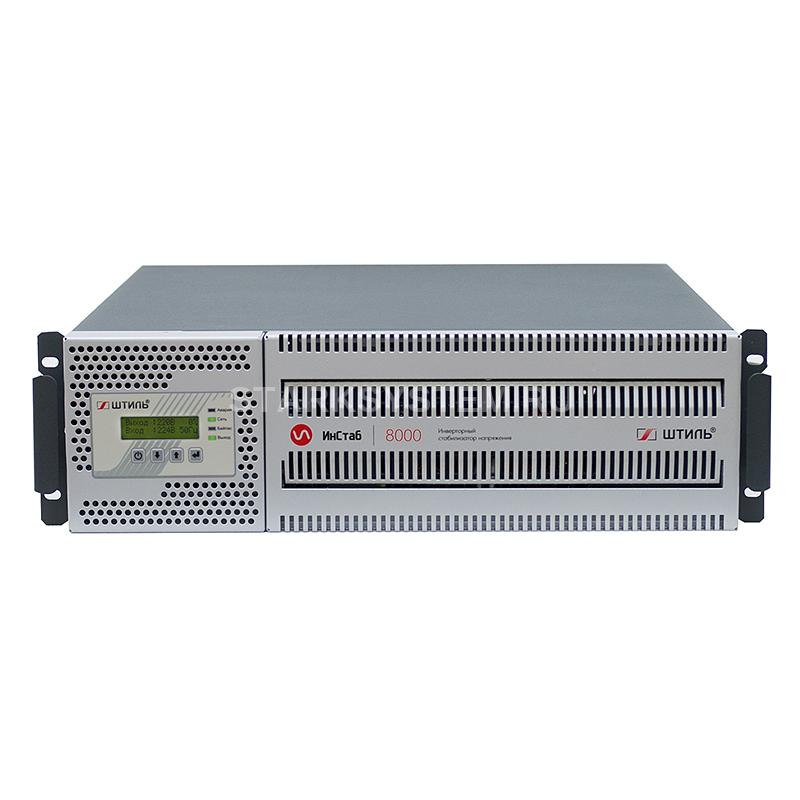

Габаритные размеры и компоненты передней панели стабилизаторов Штиль IS3306RT, IS3308RT, IS3310RT (горизонтальная установка в стойку) 1 - кронштейн для горизонтального крепления; 2 - панель управления и индикации; 3 - поворотная часть передней панели; 4 - неповоротная часть передней панели.

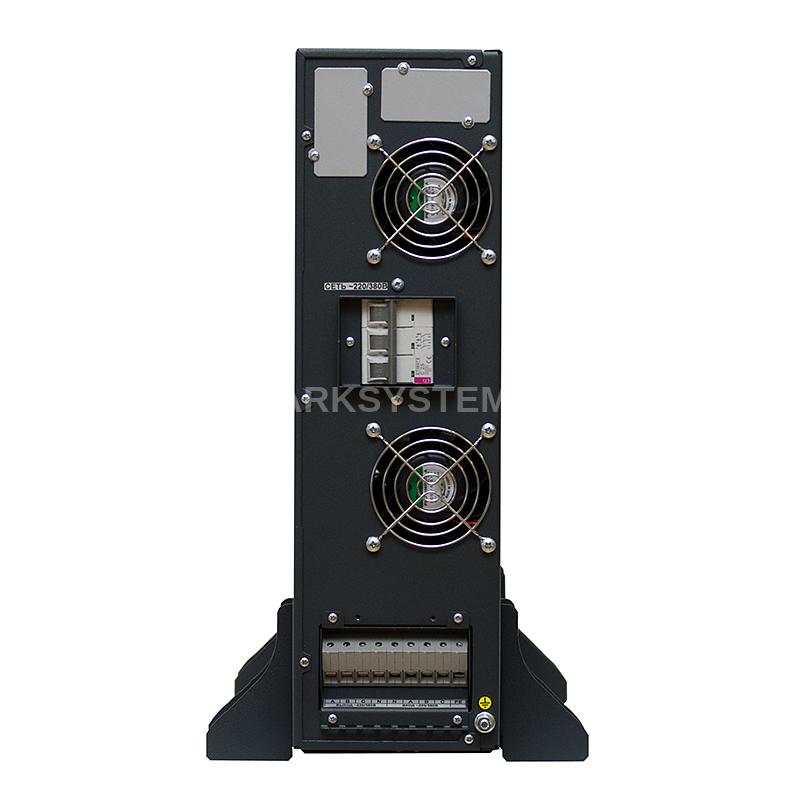

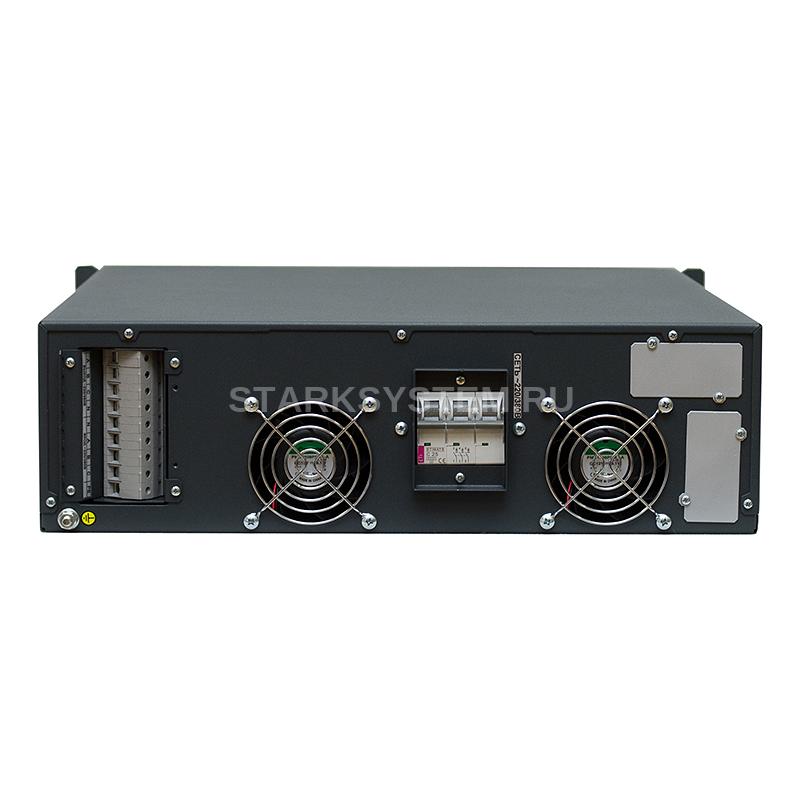

Компоненты задней панели стабилизаторов Штиль IS3306RT, IS3308RT, IS3310RT 1 - выводы для подключения входной сети переменного тока и нагрузки; 2 - вентилятор; 3 - автоматический выключатель «Сеть»; 4 - вентилятор; 5 - слот для установки дополнительной платы расширения интерфейсов; 6 - слот для установки дополнительной платы расширения интерфейсов.

Структурная схема принципа работы стабилизатора

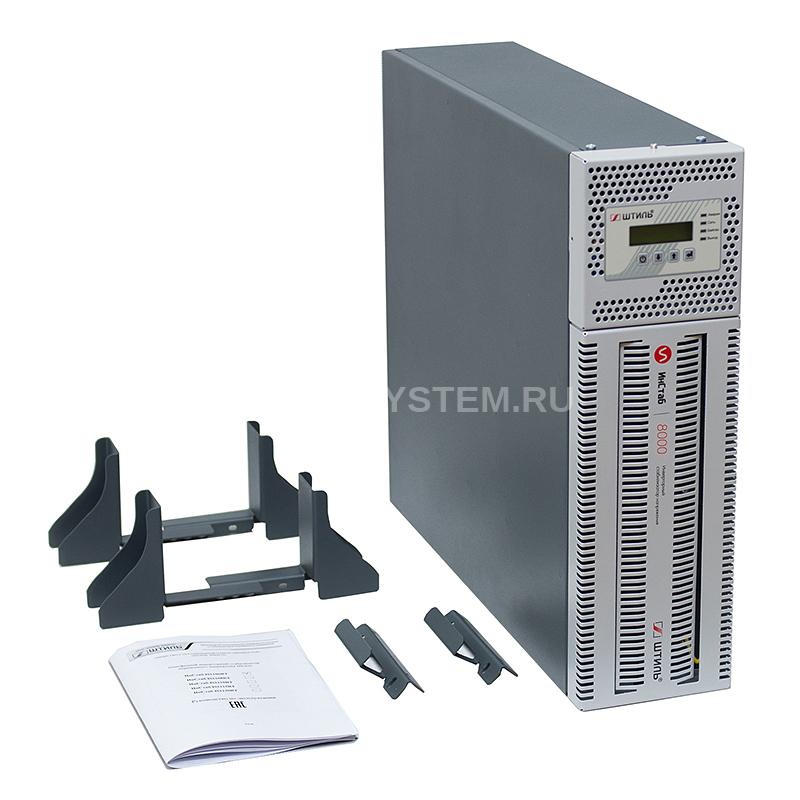

Комплектация:
1. Трехфазный стабилизатор переменного напряжения Штиль IS33XXRT - 1 шт.
2. Упор для вертикальной установки - 2 шт.
3. Кронштейн для горизонтального крепления - 2 шт.
4. Руководство по эксплуатации - 1 шт.
5. Индивидуальная упаковка - 1 шт. (картонная коробка)

Технические характеристики Штиль IS3308RT

Выходная мощность, кВА/кВт: 8/7,2
Топология: инверторный (с двойным преобразованием)
Исполнение: вертикальное/горизонтальное
Принцип регулировки: полное цифровое управление на базе цифрового сигнального микропроцессора Входные характеристики
Тип входной сети: трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
Номинальное входное фазное/линейное напряжение, В: 220/380 (230/400)
Допустимый диапазон фазного (линейного) входного напряжения, В: 90-310 (155-537)
Нижний порог отключения нагрузки, В: 90 (155)
Нижний порог подключения нагрузки, В: 110 (190)
Верхний порог отключения нагрузки, В: 310 (537)
Верхний порог подключения нагрузки, В: 290 (502)
Диапазон входного напряжения в режимах байпас/ЭКО, % (настраивается в процентах от номинального выходного напряжения): положительный диапазон: +10%, +15%, +20%, 25%, отрицательный диапазон аналогично: -10%, -15%, -20%, -25% (по умолчанию - +15/-20%)
Номинальная входная частота, Гц: 50
Диапазон входной частоты: 43-57 (50±14%)
Входной коэффициент мощности: 0,99
Максимальный входной ток одной фазы, А: 16
Потребляемая мощность в режиме холостого хода, Вт: 75
Плавный пуск: да Выходные характеристики
Форма выходного сигнала: чистая синусоида
Номинальное выходное фазное напряжение, В: настраивается в диапазоне 220-240 В с шагом 5 В (по умолчанию 220 В)
Точность поддержания выходного напряжения: ±2%
Номинальная выходная частота, Гц: 50 (отклонение частоты выходного напряжения определяется частотой сети)
Максимальный выходной ток, А: 12
Коэффициент нелинейных искажений, %: < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке
Крест-фактор: 3:1
Перегрузочная способность (уровень нагрузки - в процентах от номинального значения) : 105-150% не менее 5 с
КПД, %: до 97
Быстродействие (время реакции на изменение входного напряжения), мс: 0 Защита
Перегрузка по выходу: электронная защита c восстановлением
Короткое замыкание: электронная защита c восстановлением
Перегрев: электронная защита c восстановлением
Защита от импульсных помех, грозозащита: варистор (2 кВ, 1/50 мкс)
Защита от аварии сети (входное напряжение любой фазы за пределами диапазона 90 – 310 В): электронная защита c восстановлением
Защита от неисправности и сбоев в работе стабилизатора: электронная аварийная защита Панель управления и интерфейсы
ЖК-дисплей со светодиодной индикацией: отображение рабочего состояния системы, основных входных и выходных параметров и аварийных состояний
"Сухие" контакты (программируемые): 3 шт. или 8 шт. (опция)
USB порт + специальное ПО: протокол Megatec (опция)
Ethernet: протоколы SNMP / Web / Modbus TCP (опция)
RS-485: протокол Modbus RTU/ASCII (опция) Подключение
Входная сеть: клеммное подключение (L1, L2, L3, N, PE)
Нагрузка (выходные разъёмы): клеммное подключение (L1, L2, L3, N) Надежность и эксплуатационные характеристики
Установка: в помещении
Диапазон рабочей температуры, 0С: от +5 до +40
Диапазон температуры хранения,0С: от -40 до +40
Тип охлаждения: принудительное, вентиляторное
Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА: <40 (при минимальной скорости вращения вентиляторов), <61 (при максимальной скорости вращения вентиляторов): <42 (при минимальной скорости вращения вентиляторов), <64 (при максимальной скорости вращения вентиляторов)
Относительная влажность, %: от 0 до 80 (без конденсата)
Рабочая высота, м: до 3000 м над уровнем моря
Степень защиты от пыли и влаги: IP20
Срок службы, лет: не менее 10
Наработка на отказ, ч: не менее 150000
Гарантия, мес: 24 Механические характеристики
Габариты (ВхШхГ), мм: 130х484х530 (rack), 459x250x530 (tower)
Масса, кг: 17
Цвет корпуса: серый Стандарты и сертификаты
Сертификаты: Сертификат соответствия Таможенного Союза (ЕАС)
Климатическое исполнение: УХЛ 4.2 (ГОСТ 15150)
