Штиль IS3310RT

Код товара: 1466080
Розн. цена: 111 050 руб
Ваша цена: 111 050 руб

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Описание

Описание Штиль IS3310RT

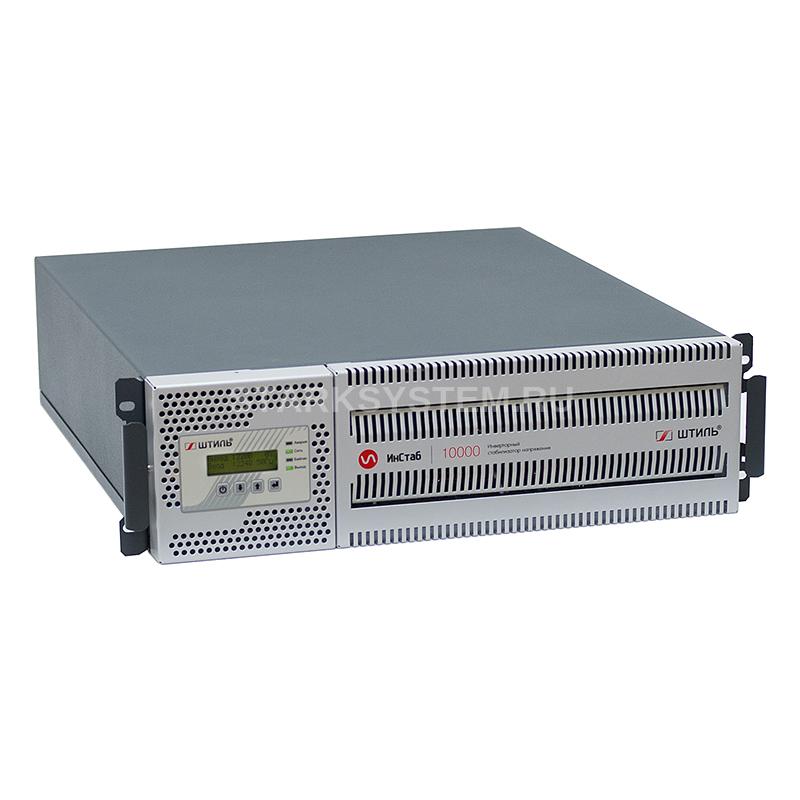

Штиль IS3310RT - трёхфазный стоечный ИнСтаб переменного напряжения Штиль, мощностью 10/8 (кВА/кВт).

Особенности модели:

  • Мощность: 10/8 (кВА/кВт)

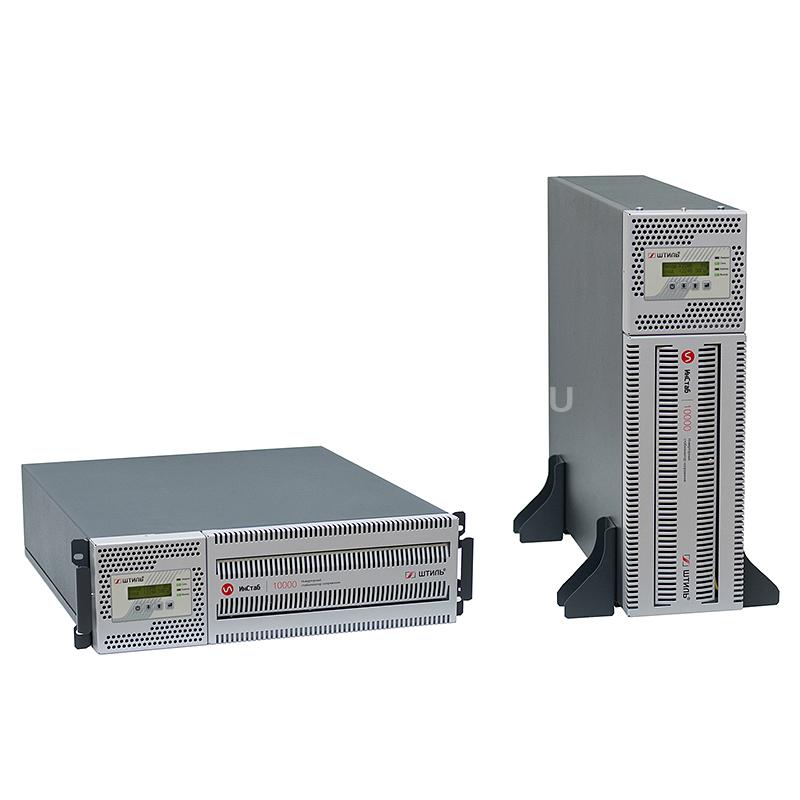

  • Исполнение: напольное/стоечное;
  • Конфигурация: однофазный вход, однофазный выход;
  • Диапазон входного напряжения: 90-310 В;
  • Выходное напряжение: настраивается в диапазоне 220 - 240 В с шагом 5 В (по умолчанию 220 В);
  • Точность стабилизации выходного напряжения: ±2%;
  • Быстродействие: 0 мс;
  • Охлаждение: принудительное, вентиляторное;
  • Гарантия: 2 года;
  • Страна производитель: Россия.

    В стабилизаторе реализованы следующие виды защиты:

    электронная защита c восстановлением от короткого замыкания и длительной перегрузки по выходу
    электронная тепловая защита c восстановлением от внутреннего перегрева
    электронная защита c восстановлением от аварии сети (пониженное или повышенное входное напряжение – за пределами диапазона 90 - 310 В)
    электронная аварийная защита (отключение нагрузки при возникновении любой неисправности в стабилизаторе)
    защита от импульсных помех, грозозащита

    Инверторные стабилизаторы напряжения «Штиль» серии «ИнСтаб» мощностью 6-20 кВА предназначены для защиты от перепадов напряжения широкого спектра трехфазного бытового и промышленного оборудования:

  • электрооборудования частных домов;
  • газовых и водонагревательных котлов, циркуляционных насосов;
  • IT-оборудования (групп серверов, серверных стоек, компьютерных залов);
  • телекоммуникационного и инженерного оборудования (систем связи, электрообеспечения, безопасности и др.);
  • промышленного оборудования (станков, конвейеров, систем управления автоматизацией и др.).

    Конструктивное исполнение

    Модели этой серии изготовлены в полностью металлическом корпусе и могут быть установлены как вертикально, так и горизонтально. Для удобства работы в обоих положениях предусмотрена поворотная панель управления, а в комплект поставки изделий входят специальные упоры для напольной установки и крепежи для монтажа в 19-дюймовую стойку или шкаф.

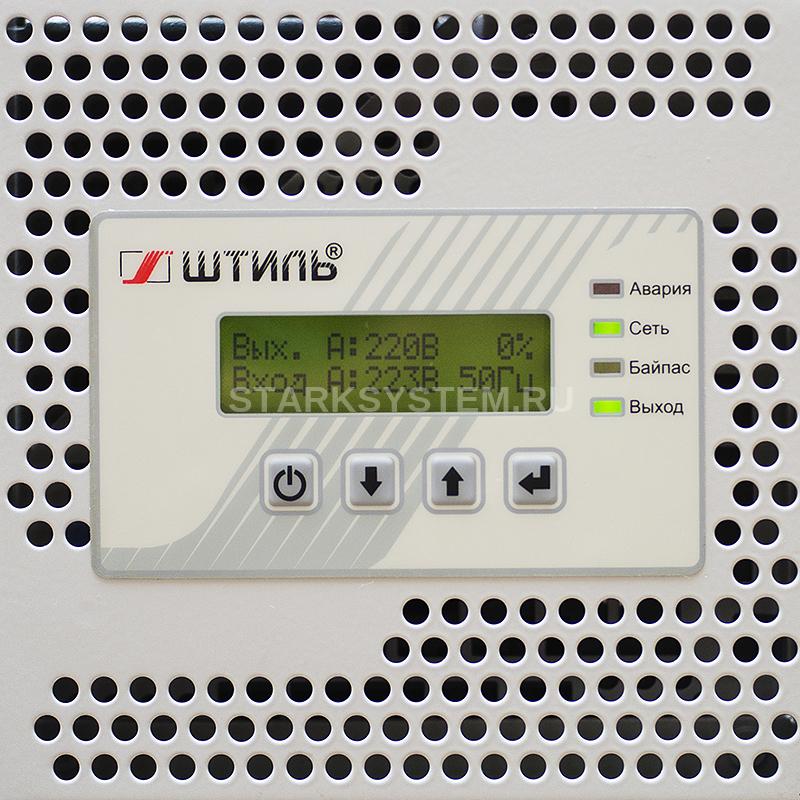

    На передней панели устройства расположены четыре светодиодных индикатора («Сеть», «Выход», «Байпас», «Авария») и цифровой ЖК-дисплей для просмотра параметров работы (состояния входной и выходной сети, мощности нагрузки, температуры внутри стабилизатора и др.) и конфигурации, в том числе выбора значения выходного напряжения и режима работы (стандартный, ECO/байпас). Для подключения к сети электропитания и подключения нагрузки используются клеммная колодка и вводной автомат, расположенные на задней панели стабилизатора. Там же находятся два слота для опциональной установки карт мониторинга.

    Охлаждение прибора осуществляется с помощью двух малошумных вентиляторов, оснащенных интеллектуальной системой регулировки скорости вращения. Предусмотрена электронная аварийная защита от короткого замыкания, импульсных помех, перегрузки, перегрева и аварии сети.

    Средства мониторинга

    ГК «Штиль» также предлагает расширенную номенклатуру средств мониторинга для осуществления удаленной или локальной настройки и контроля состояния основных параметров стабилизаторов.

    Для вашего выбора доступны следующие модели карт мониторинга: IC-RS232/Dry Сontacts, IC-SNMP/Web и IC-Modbus/ Dry Contacts. Они обеспечивают дистанционную передачу данных посредством различных сетевых протоколов: Megatec, Modbus, SNMP, SMTP, протокол «Штиль» и др. Карты мониторинга снабжены следующими интерфейсами:

  • порт RS-232;
  • USB порт;
  • программируемые «сухие» контакты (3 шт. или 8 шт.);
  • Ethernet (протоколы: SNMP и др.);
  • RS-485 (протоколы: Modbus RTU/ ASCII). Карты мониторинга инсталлируются во внутренний слот стабилизаторов. После их установки настройка сетевых параметров карт, а также настройка и контроль состояния самого стабилизатора могут быть проведены с помощью специального ПО для мониторинга - Shtyl Device Manager.

    Обращаем Ваше внимание, что карты мониторинга не входят в базовую комплектацию изделия, являются опциями и поставляются за дополнительную плату! ПО Shtyl Device Manager бесплатно и доступно для скачивания.

    Основные преимущества

    Главными особенностями инверторных стабилизаторов напряжения «Штиль» серии «ИнСтаб» являются:

  • мгновенная реакция на изменение входного напряжения (0 мс);
  • идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (±2%) в широком диапазоне колебаний и скачков входного напряжения (155 В – 537 В). Эти преимущества, достигнутые благодаря применению уникального инновационного двойного преобразования энергии, делают инверторные стабилизаторы «Штиль» самым эффективным и прогрессивным решением на сегодняшний день. Узнать подробнее об инновационном устройстве и его принципе работы можно здесь.

    Выбирая стабилизатор «Штиль» серии «ИнСтаб», Вы получаете надежное и эффективное решение российского производства с наилучшим соотношением цены и качества, оперативную сервисную поддержку и двухлетнюю гарантию.

    Преимущества стабилизаторов «Штиль» серии «ИнСтаб»:

  • Идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (±2%) во всем допустимом диапазоне колебаний и скачков входного напряжения (90 – 310 В).
  • Мгновенная реакция на изменение входного напряжения – 0 мс.
  • Бесперебойное питание нагрузки стабилизированным напряжением заданного уровня в течение 200 мс при кратковременном пропадании входного напряжения за счёт наличия накопителя энергии.
  • Многоуровневая электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети (любой фазы за пределами диапазона 90 – 310 В).
  • Работа на заявленной мощности в широком диапазоне входного напряжения - 165 – 310 В.
  • Коррекция формы входного напряжения (идеальная синусоида на выходе стабилизатора при любых искажениях в сети).
  • Высокий КПД - до 97 %.
  • Низкий уровень шума, небольшой вес и габариты.
  • Полное цифровое управление на основе высокопроизводительного цифрового сигнального микропроцессора DSP (англ. – Digital Signal Processor).
  • Непрерывное регулирование выходного напряжения (исключает ряд неприятных эффектов, например, мигание лампочек накаливания при переключении порогов стабилизации).
  • Наличие корректора входного коэффициента мощности (обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки (емкостной, индуктивной, активной), благодаря чему искажения напряжения и тока не передаются во входную сеть).

    Дополнительные особенности:

  • Универсальное стоечное/напольное исполнение (позволяет устанавливать стабилизаторы как в виде отдельного напольного блока, так и размещать в стойке).
  • Наличие режима «байпас» (обеспечивает возможность питания потребителей напрямую от сети, в обход стабилизатора).
  • Поддержка режима работы «ЭКО» (обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети).
  • Принудительное вентиляторное охлаждение с адаптивной скоростью вращения.
  • Встроенная молниезащита (варистор 2 кВ, 1/50 мкс).
  • Интеллектуальная защита нагрузки от неисправности и сбоев в работе стабилизатора.
  • Возможность выбора значения выходного напряжения: настраивается в диапазоне 220 - 240 В с шагом 5 В (по умолчанию 220 В).
  • ЖК-дисплей со светодиодными индикаторами для отображения рабочего состояния системы, основных входных и выходных параметров и режима работы стабилизатора.
  • Интерфейсы удаленного доступа к стабилизатору: RS-232, USB, «сухие» контакты, Ethernet, RS-485 (опция).

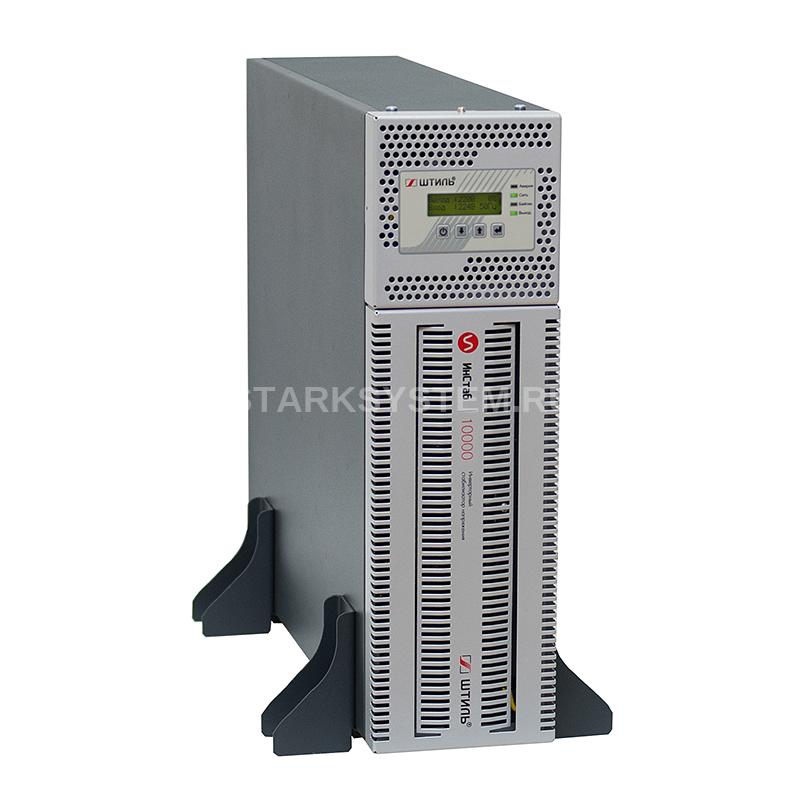

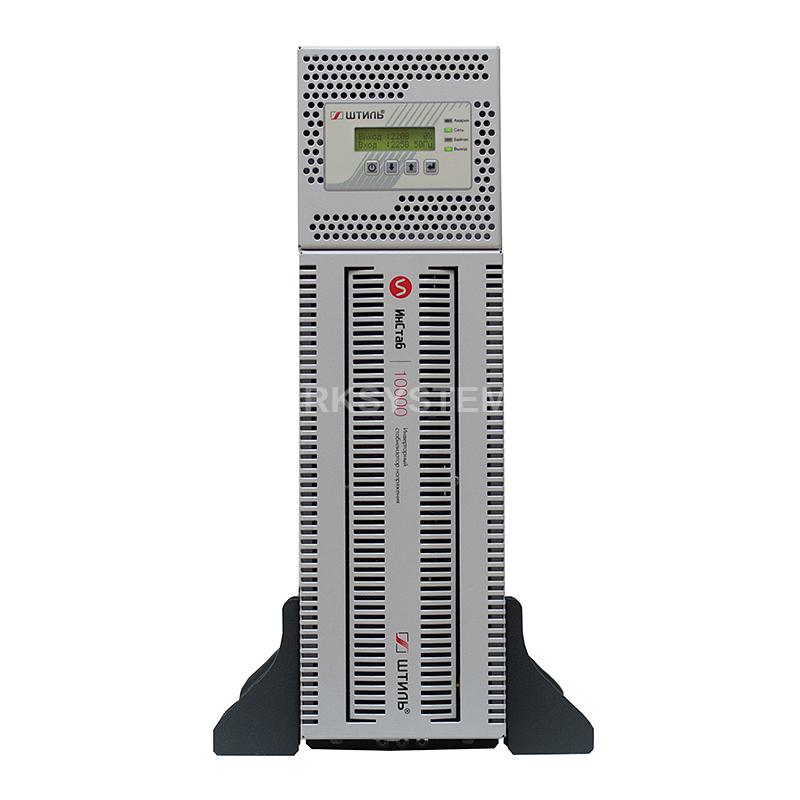

    Габаритные размеры и компоненты передней панели стабилизаторов Штиль IS3306RT, IS3308RT, IS3310RT (вертикальная напольная установка) 1 - панель управления и индикации; 2 - поворотная часть передней панели; 3 - неповоротная часть передней панели; 4 - упор для вертикальной установки.

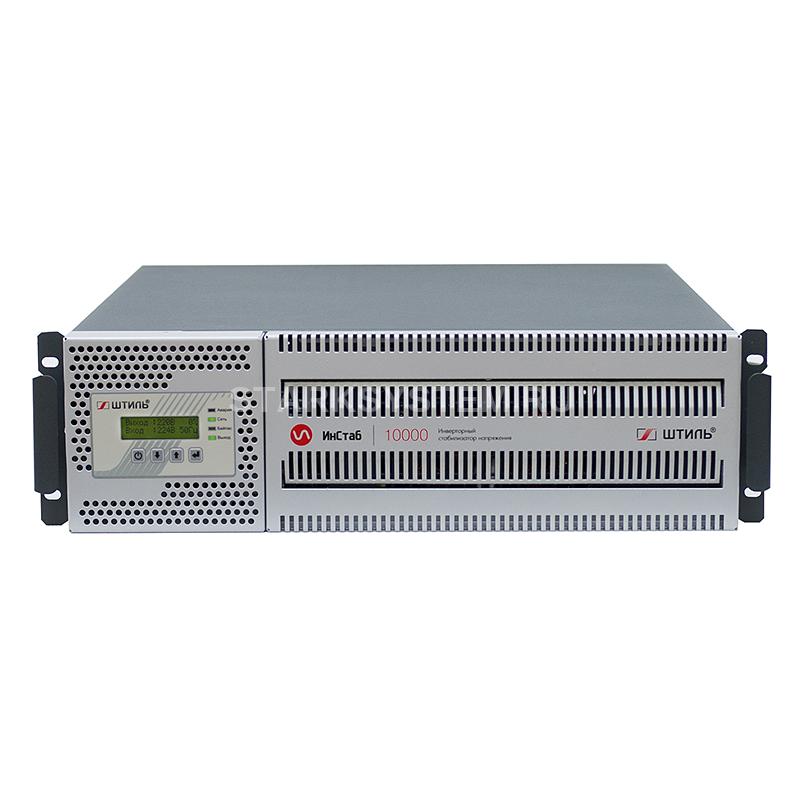

    Габаритные размеры и компоненты передней панели стабилизаторов Штиль IS3306RT, IS3308RT, IS3310RT (горизонтальная установка в стойку) 1 - кронштейн для горизонтального крепления; 2 - панель управления и индикации; 3 - поворотная часть передней панели; 4 - неповоротная часть передней панели.

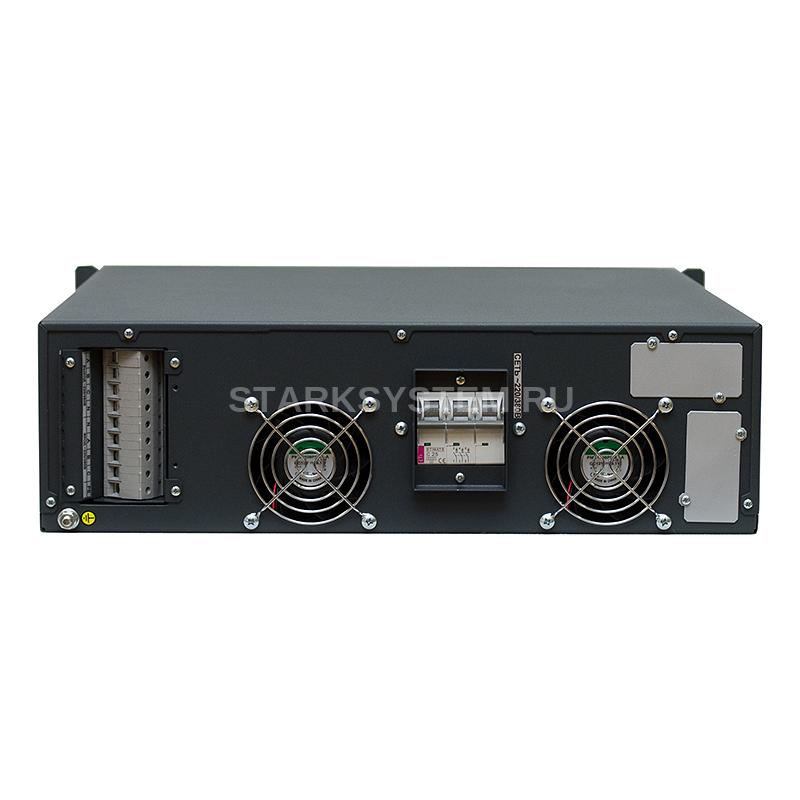

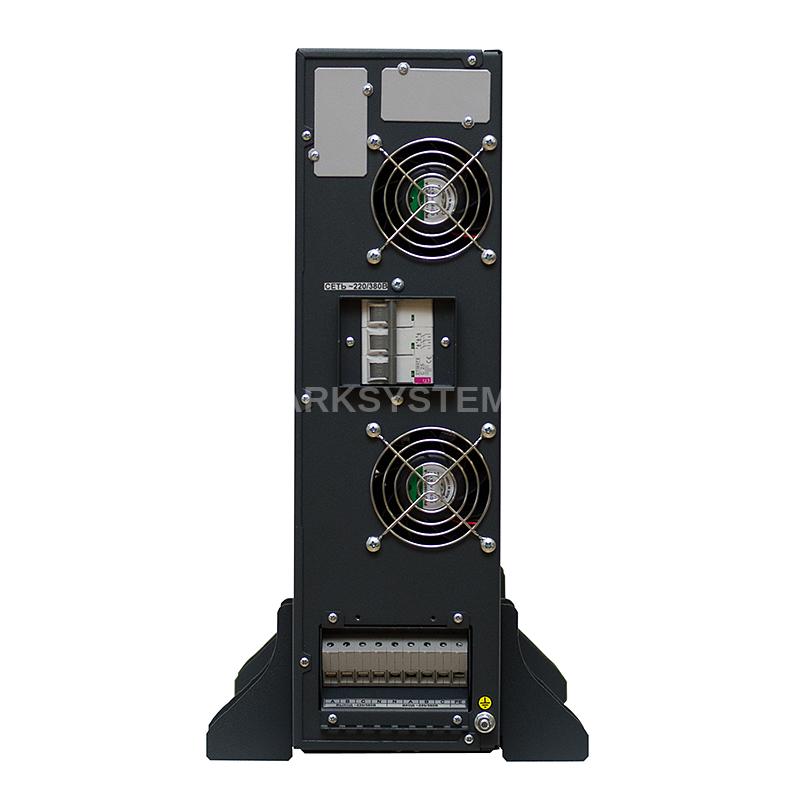

    Компоненты задней панели стабилизаторов Штиль IS3306RT, IS3308RT, IS3310RT 1 - выводы для подключения входной сети переменного тока и нагрузки; 2 - вентилятор; 3 - автоматический выключатель «Сеть»; 4 - вентилятор; 5 - слот для установки дополнительной платы расширения интерфейсов; 6 - слот для установки дополнительной платы расширения интерфейсов.

    Структурная схема принципа работы стабилизатора

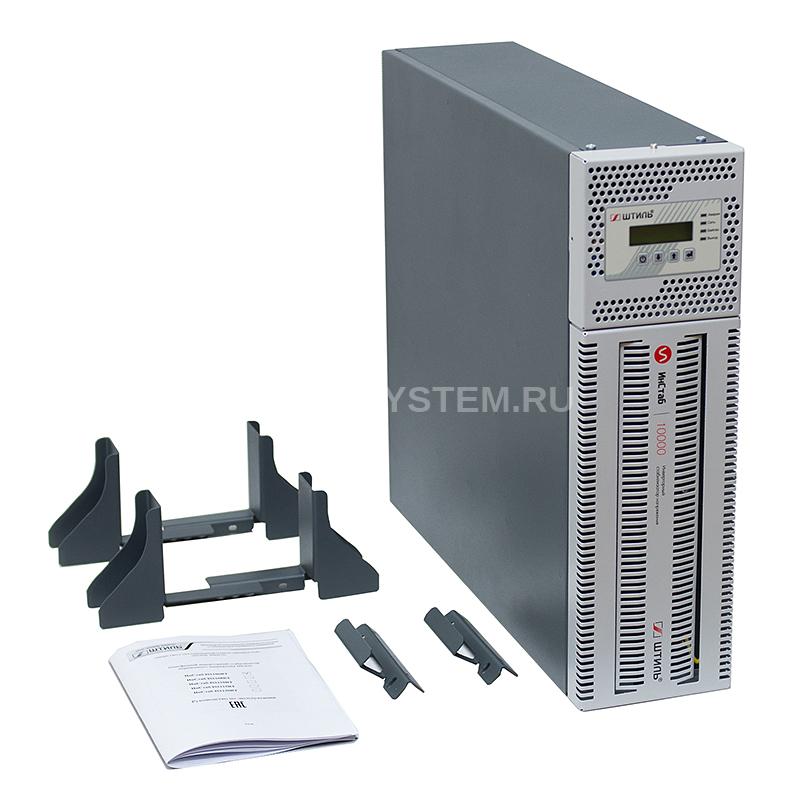

    Комплектация:

    1. Трехфазный стабилизатор переменного напряжения Штиль IS33XXRT - 1 шт.
    2. Упор для вертикальной установки - 2 шт.
    3. Кронштейн для горизонтального крепления - 2 шт.
    4. Руководство по эксплуатации - 1 шт.

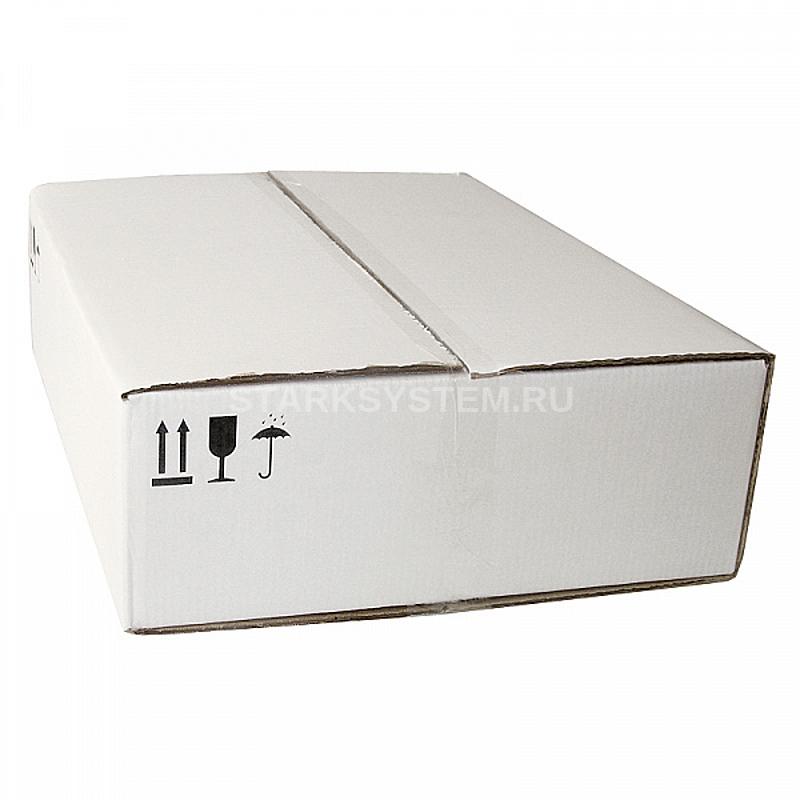

    5. Индивидуальная упаковка - 1 шт. (картонная коробка)

Технические характеристики Штиль IS3310RT

  • Выходная мощность, кВА/кВт: 10/8
  • Топология: инверторный (с двойным преобразованием)
  • Исполнение: вертикальное/горизонтальное
  • Принцип регулировки: полное цифровое управление на базе цифрового сигнального микропроцессора Входные характеристики
  • Тип входной сети: трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
  • Номинальное входное фазное/линейное напряжение, В: 220/380 (230/400)
  • Допустимый диапазон фазного (линейного) входного напряжения, В: 90-310 (155-537)
  • Нижний порог отключения нагрузки, В: 90 (155)
  • Нижний порог подключения нагрузки, В: 110 (190)
  • Верхний порог отключения нагрузки, В: 310 (537)
  • Верхний порог подключения нагрузки, В: 290 (502)
  • Диапазон входного напряжения в режимах байпас/ЭКО, % (настраивается в процентах от номинального выходного напряжения): положительный диапазон: +10%, +15%, +20%, 25%, отрицательный диапазон аналогично: -10%, -15%, -20%, -25% (по умолчанию - +15/-20%)
  • Номинальная входная частота, Гц: 50
  • Диапазон входной частоты: 43-57 (50±14%)
  • Входной коэффициент мощности: 0,99
  • Максимальный входной ток одной фазы, А: 17
  • Потребляемая мощность в режиме холостого хода, Вт: 75
  • Плавный пуск: да Выходные характеристики
  • Форма выходного сигнала: чистая синусоида
  • Номинальное выходное фазное напряжение, В: настраивается в диапазоне 220-240 В с шагом 5 В (по умолчанию 220 В)
  • Точность поддержания выходного напряжения: ±2%
  • Номинальная выходная частота, Гц: 50 (отклонение частоты выходного напряжения определяется частотой сети)
  • Максимальный выходной ток, А: 15,2
  • Коэффициент нелинейных искажений, %: < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке
  • Крест-фактор: 3:1
  • Перегрузочная способность (уровень нагрузки - в процентах от номинального значения) : 105-150% не менее 5 с
  • КПД, %: до 97
  • Быстродействие (время реакции на изменение входного напряжения), мс: 0 Защита
  • Перегрузка по выходу: электронная защита c восстановлением
  • Короткое замыкание: электронная защита c восстановлением
  • Перегрев: электронная защита c восстановлением
  • Защита от импульсных помех, грозозащита: варистор (2 кВ, 1/50 мкс)
  • Защита от аварии сети (входное напряжение любой фазы за пределами диапазона 90 – 310 В): электронная защита c восстановлением
  • Защита от неисправности и сбоев в работе стабилизатора: электронная аварийная защита Панель управления и интерфейсы
  • ЖК-дисплей со светодиодной индикацией: отображение рабочего состояния системы, основных входных и выходных параметров и аварийных состояний
  • "Сухие" контакты (программируемые): 3 шт. или 8 шт. (опция)
  • USB порт + специальное ПО: протокол Megatec (опция)
  • Ethernet: протоколы SNMP / Web / Modbus TCP (опция)
  • RS-485: протокол Modbus RTU/ASCII (опция) Подключение
  • Входная сеть: клеммное подключение (L1, L2, L3, N, PE)
  • Нагрузка (выходные разъёмы): клеммное подключение (L1, L2, L3, N) Надежность и эксплуатационные характеристики
  • Установка: в помещении
  • Диапазон рабочей температуры, 0С: от +5 до +40
  • Диапазон температуры хранения,0С: от -40 до +40
  • Тип охлаждения: принудительное, вентиляторное
  • Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА: <40 (при минимальной скорости вращения вентиляторов), <61 (при максимальной скорости вращения вентиляторов): <42 (при минимальной скорости вращения вентиляторов), <64 (при максимальной скорости вращения вентиляторов)
  • Относительная влажность, %: от 0 до 80 (без конденсата)
  • Рабочая высота, м: до 3000 м над уровнем моря
  • Степень защиты от пыли и влаги: IP20
  • Срок службы, лет: не менее 10
  • Наработка на отказ, ч: не менее 150000
  • Гарантия, мес: 24 Механические характеристики
  • Габариты (ВхШхГ), мм: 130х484х530 (rack), 459x250x530 (tower)
  • Масса, кг: 17
  • Цвет корпуса: серый Стандарты и сертификаты
  • Сертификаты: Сертификат соответствия Таможенного Союза (ЕАС)
  • Климатическое исполнение: УХЛ 4.2 (ГОСТ 15150)
