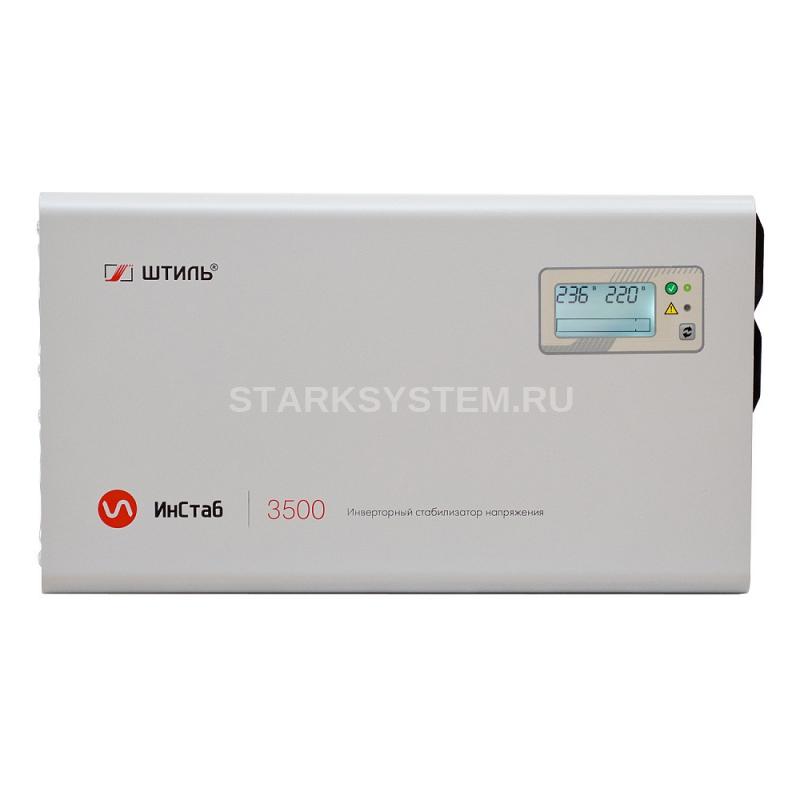

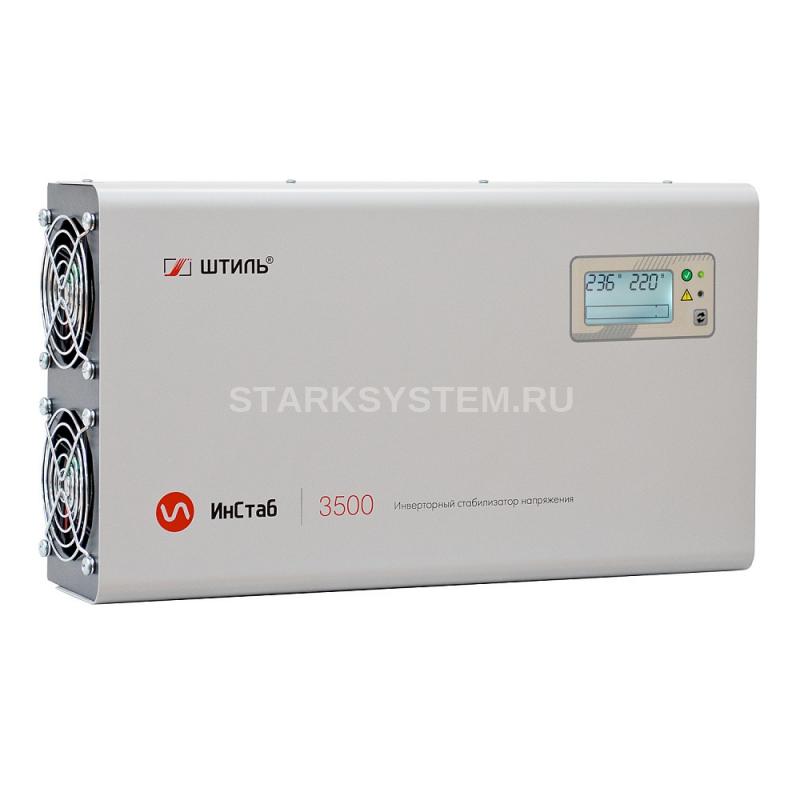

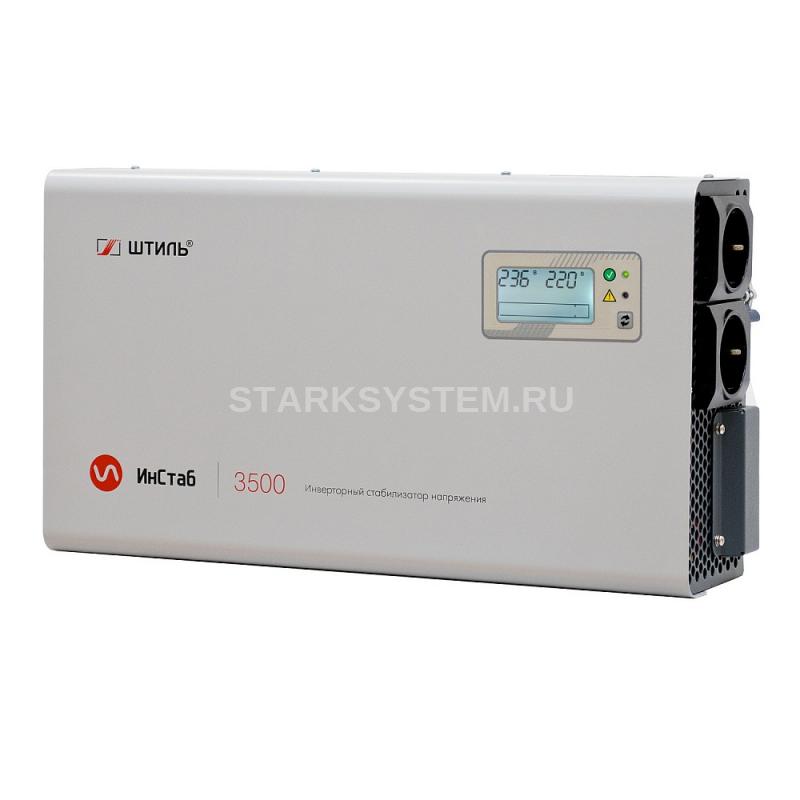

Описание Штиль IS3500
Штиль IS3500 - однофазный настенный ИнСтаб переменного напряжения, мощностью 3,5/2,75 (кВА/кВт).
Особенности модели:
Мощность: 3,5/2,75 (кВА/кВт)
Топология: инверторный (двойного преобразования)
Исполнение: настенное/настольное
Диапазон входного напряжения: 90-310 В
Выходное напряжение: 220 В ± 2% (опционально 230 В, 240 В)
Быстродействие: 0 мс
Охлаждение: вентиляторное
Гарантия: 2 года
Страна производитель: Россия
В стабилизаторе реализованы следующие виды защиты:
 | электронная защита c восстановлением от короткого замыкания и длительной перегрузки по выходу
|
 | электронная тепловая защита c восстановлением от внутреннего перегрева
|
-ico.jpg) | электронная защита c восстановлением от аварии сети (пониженное или повышенное входное напряжение – за пределами диапазона 90 - 310 В)
|
 | электронная аварийная защита (отключение нагрузки при возникновении любой неисправности в стабилизаторе)
|
 | защита от импульсных помех, грозозащита
|
Инверторные стабилизаторы Штиль серии ИнСтаб 1000 – 3500 ВА
Однофазные стабилизаторы напряжения «Штиль» серии «ИнСтаб» 1000 – 3500 ВА предназначены для защиты от колебаний и скачков напряжения различных устройств, чувствительных к качеству электропитания:
отопительного, нагревательного и насосного оборудования;
систем безопасности и пожаротушения;
холодильного оборудования;
систем кондиционирования и вентиляции;
ПК, ноутбуков и оргтехники;
аудио- и видеотехники;
стиральных и посудомоечных машин;
осветительного оборудования;
электроинструментов.
Модели выпускаются в трех вариантах в зависимости от значения выходного напряжения: 220 В, 230 В или 240 В. Обращаем Ваше внимание, что требуемое значение выходного напряжения необходимо указать при заказе стабилизатора! В изделиях предусмотрена электронная аварийная защита от короткого замыкания, импульсных помех, перегрузки, перегрева и аварии сети. Поддерживается работа в режиме байпас, который позволяет в случае перегрузки или поломки инвертора питать нагрузку напрямую от сети.
Конструктивное исполнение
Стабилизаторы IS1000, IS1500 и IS2000 предназначены для настенной установки. Они подключаются в сеть с помощью сетевого шнура с евровилкой. Нагрузка питается от стабилизаторов данных моделей через евророзетку, размещенную на боковой стороне корпуса.
Стабилизаторы IS2500, IS3000 и IS3500 выполнены в универсальном конструктиве для настенной или настольной установки. Модели подключаются к сети с помощью клемм. Для подключения нагрузки на боковой панели предусмотрены две EURO розетки с заземлением и клеммы.

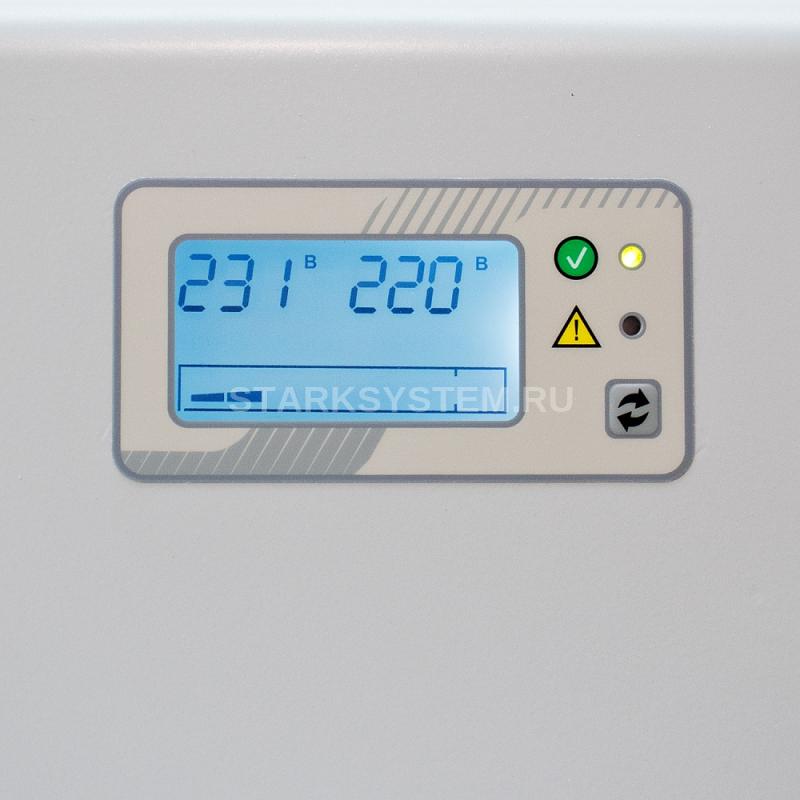

На передней панели всех устройств данной серии расположены два светодиодных индикатора и ЖК-дисплей. Светодиодные индикаторы предназначены для сигнализации о режиме работы стабилизатора, на цифровом ЖК-дисплее отображаются аварийные сообщения и основные параметры работы устройства: входное и выходное напряжение, уровень загрузки, потребляемая мощность, температура внутри стабилизатора.
Система охлаждения

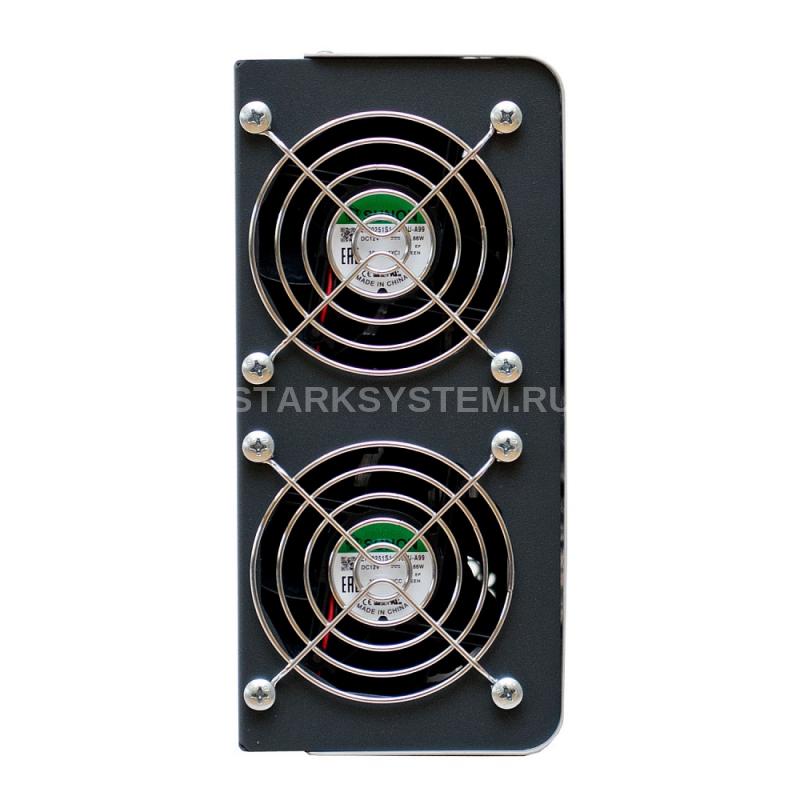

Модель IS1000 имеет конвенционную (безвентиляторную) систему охлаждения, благодаря чему работает полностью бесшумно. Стабилизаторы IS1500 и IS2000 оснащёны комбинированной системой охлаждения (конвенционной/вентиляторной): в них используется конвекционный, безвентиляторный способ охлаждения до тех пор, пока внутренняя температура стабилизатора не достигнет критической отметки, только после этого включаются вентиляторы. В моделях IS2500, IS3000 и IS3500 реализовано принудительное охлаждение малошумными вентиляторами с интеллектуальной системой регулировки скорости вращения.
Основные преимущества
Главными преимуществами стабилизаторов напряжения «Штиль» серии «ИнСтаб» являются:
мгновенная реакция на изменение входного напряжения (0 мс);
идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (±2%) в широком диапазоне колебаний и скачков входного напряжения (90 В – 310 В).
Эти преимущества, достигнутые благодаря применению уникального инновационного принципа двойного преобразования энергии, делают инверторные стабилизаторы «Штиль» самым эффективным и прогрессивным решением для стабилизации напряжения на сегодняшний день. Узнать подробнее об инновационном устройстве и принципе работы инверторных стабилизаторов «Штиль».
Все представленные модели стабилизаторов «Штиль» имеют сертификаты соответствия Таможенного союза (EAC) и европейский сертификат качества CE.
Выбирая стабилизатор «Штиль» серии «ИнСтаб», Вы получаете надежное и эффективное решение для стабилизации напряжения передового технологического класса, российского производства, с наилучшим соотношением цены и качества, оперативную сервисную поддержку и двухлетнюю гарантию.
Преимущества стабилизаторов Штиль серии ИнСтаб:
Идеальное синусоидальное выходное напряжение с высокой точностью стабилизации (±2%) во всем допустимом диапазоне колебаний и скачков входного напряжения (90 В - 310 В) независимо от наличия искажений на входе;
Бесперебойное питание нагрузки стабилизированным напряжением заданного уровня в течение 200 мс при кратковременном пропадании входного напряжения за счёт наличия накопителя энергии;
Работа на заявленной мощности в широком диапазоне входного напряжения - 165-310 В;
Мгновенная реакция на изменение входного напряжения – 0 мс;
Полное цифровое управление на основе высокопроизводительного цифрового сигнального микропроцессора DSP (англ. – Digital Signal Processor);
Непрерывное регулирование выходного напряжения (исключает ряд неприятных эффектов, например, мигание лампочек накаливания при переключении порогов стабилизации);
Наличие корректора входного коэффициента мощности (обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки (емкостной, индуктивной, активной), благодаря чему искажения напряжения и тока не передаются во входную сеть);
Электронная аварийная защита с восстановлением от короткого замыкания, перегрузки, перегрева, аварии сети (напряжение входной сети за пределами диапазона 90-310 В);
Коррекция формы входного напряжения (идеальная синусоида на выходе стабилизатора при любых искажениях в сети);
Высокий КПД - до 97 %;
Низкий уровень шума, небольшой вес и габариты.
Дополнительные особенности инверторных стабилизаторов Штиль серии ИнСтаб 1000 – 3500 ВА:
Конвекционное, комбинированное (конвекционное/вентиляторное) или полностью вентиляторное охлаждение (в зависимости от модели);
Наличие режима "байпас" (обеспечивает возможность питания потребителей в обход стабилизатора);
Встроенная молниезащита (варистор 2 кВ, 1/50 мкс);
Интеллектуальная защита нагрузки от неисправности и сбоев в работе стабилизатора;
Возможность выбора значения выходного напряжения: 220 В, 230 В или 240 В (настраивается на заводе, по умолчанию 220 В);
ЖК-дисплей со светодиодными индикаторы для отображения рабочего состояния, основных входных и выходных параметров и режима работы стабилизатора.

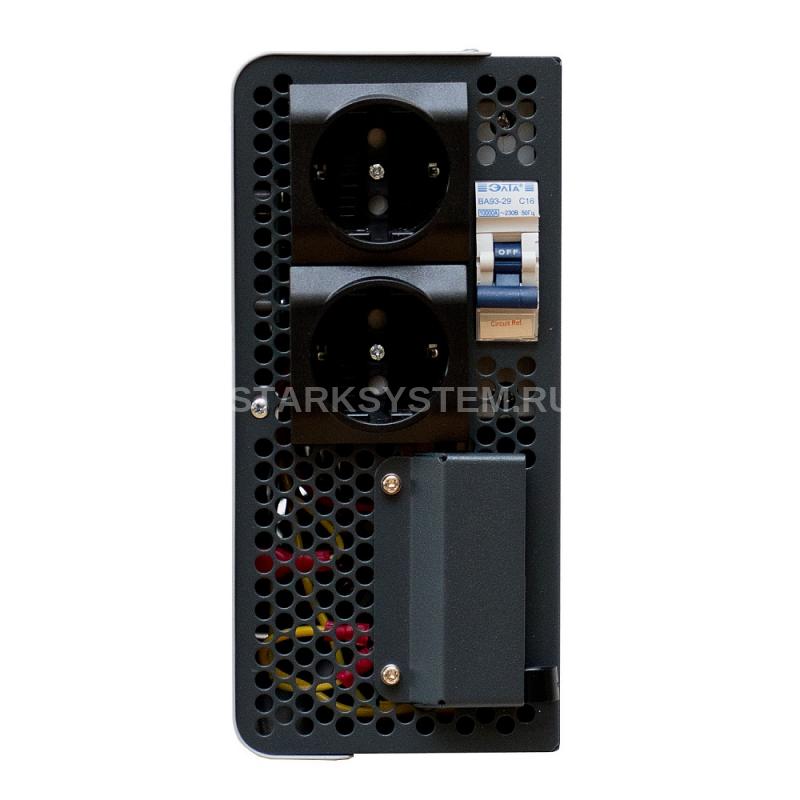

Габаритные размеры, компоненты передней и боковой панели стабилизатора Штиль IS3500
1 - ЖК-дисплей со светодиодными индикаторами и кнопкой выбора отображаемой информации;
2 - вентиляторы;
3 - кронштейн для крепления на ровную вертикальную поверхность;
4 - розетки;
5 - автоматический выключатель;
6 - выводы для подключения входной сети переменного тока и нагрузки.
Структурная схема принципа работы стабилизаторов Штиль IS3500

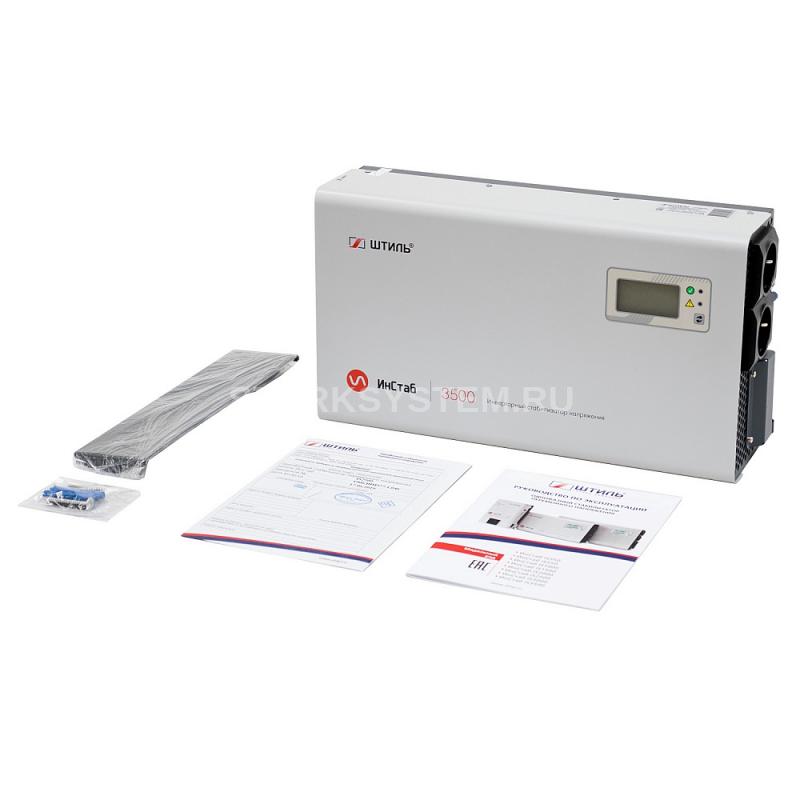

Комплектация:
- Стабилизатор напряжения - 1 шт.
- Дюбель 6x40 - 2 шт.
- Шуруп «саморез» 4,2x41 - 2 шт.
- Кронштейн для крепления (с отверстиями) - 1 шт.
- Ножка приборная резиновая самоклеящаяся - 4 шт.
- Руководство по эксплуатации - 1 шт.
- Гарантийный талон - 1 шт.
- Упаковочный лист - 1 шт.
- Индивидуальная упаковка (картонная коробка) - 1 шт.
Технические характеристики Штиль IS3500
- Выходная мощность, ВА/Вт: 3500/2750
- Топология: инверторный (с двойным преобразованием)
- Исполнение: настенное: настенное/настольное
- Принцип регулировки: полное цифровое управление на базе цифрового сигнального микропроцессора
Входные характеристики
- Тип входной сети: 220
- Рабочий диапазон входного напряжения, В: 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60%
- Допустимый диапазон входного напряжения, В: 90-310
- Нижний порог отключения нагрузки, В: 90
- Нижний порог подключения нагрузки, В: 110
- Верхний порог отключения нагрузки, В: 310
- Верхний порог подключения нагрузки, В: 290
- Диапазон входного напряжения в режиме байпас, В: 187-245
- Номинальная входная частота, Гц: 50
- Диапазон входной частоты: 43-57 (50±14%)
- Входной коэффициент мощности: 0,99
- Максимальный входной ток, А: 18
- Потребляемая мощность в режиме холостого хода, Вт: 40
- Плавный пуск: да
Выходные характеристики
- Форма выходного сигнала: чистая синусоида
- Номинальное выходное напряжение, В: 220/230/240 (по умолчанию - 220, настраивается на заводе)
- Точность поддержания выходного напряжения: ±2%
- Номинальная выходная частота, Гц: 50
- Максимальный выходной ток, А: 15,9
- Коэффициент нелинейных искажений, %: < 1,5 % при линейной нагрузке, <3% при нелинейной нагрузке
- Крест-фактор: 3:1
- Перегрузочная способность (уровень нагрузки - в процентах от номинального значения) : 105-150% не менее 5 с
- КПД, %: до 97
- Быстродействие (время реакции на изменение входного напряжения), мс: 0
Защита
- Перегрузка по выходу: электронная защита c восстановлением
- Короткое замыкание: электронная защита c восстановлением
- Перегрев: электронная защита c восстановлением
- Защита от импульсных помех, грозозащита: варистор (2 кВ, 1/50 мкс)
- Защита от аварии сети (входное напряжение за пределами диапазона 90 В - 310 В): электронная защита c восстановлением
- Защита от неисправности и сбоев в работе стабилизатора: электронная аварийная защита
Индикация и сигнализация
- ЖК-дисплей со светодиодной индикацией: отображение рабочего состояния системы и основных входных и выходных параметров, 1 кнопка управления для выбора отображаемой информации, светодиодные индикаторы: норма, авария
Подключение
- Входная сеть: клеммное подключение (L, N, PE)
- Нагрузка (выходные разъёмы): F-type EURO розетки с заземлением (2 шт.), клеммы
Надежность и эксплуатационные характеристики
- Установка: в помещении
- Диапазон рабочей температуры, 0С: от +5 до +40
- Диапазон температуры хранения,0С: от -40 до +40
- Тип охлаждения: вентиляторное
- Относительная влажность, %: от 0 до 90 (без конденсата)
- Рабочая высота, м: до 3000 м над уровнем моря
- Степень защиты от пыли и влаги: IP20
- Срок службы, лет: 10
- Наработка на отказ, ч: ≥150000
- Гарантия, мес: 24
Механические характеристики
- Габариты (ВхШхГ), мм: 205х370х103
- Масса, кг: 5
- Цвет корпуса: серый
Стандарты и сертификаты
- Сертификаты: Сертификат соответствия таможенного союза (ЕАС)
- Климатическое исполнение: УХЛ 4.2 (ГОСТ 15150)
