Описание Mean Well EDR-75-12

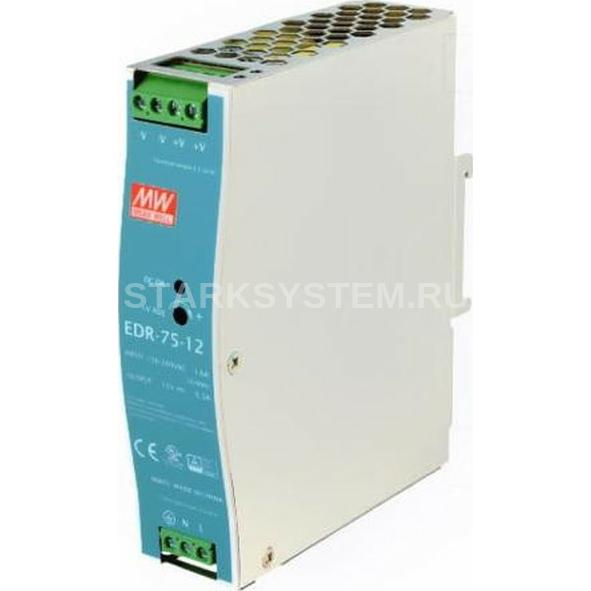

Mean Well EDR-75-12 - блок питания на DIN-рейку 12В, 6.3А, 75Вт

EDR – серия источников питания на DIN-рейку в узком корпусе для бюджетного применения.

Преобразователи могут применяться в устройствах управления производственными процессами, автоматизации, электромеханических системах.

  • Подстройка выходного напряжения до +16%;
  • Диапазон входного напряжения: 90…264 В АС / 127…370 В DC;
  • Диапазон рабочей температуры: -20…+60ºС;
  • Электрическая прочность изоляции вход-выход: 3000 В AC;
  • Защита от короткого замыкания, перегрузки, перенапряжения, перегрева;
  • Электромагнитная совместимость: EN55022 класс А.



Технические характеристики Mean Well EDR-75-12

Выход:
Напряжение постоянного тока 12V
Номинальный ток 6.3A
Диапазон тока 0-6.3A
Номинальная мощность 76W
Уровень шума на выходе 80mVp-p
Диапазон регулировки напряжения 12 ~ 14V
Допустимое отклонение напряжения ±2.0%
Нестабильность выходного напряжения по сети ±0.5%
Нестабильность по нагрузке ±1.0%
Время установки, время нарастания 1200ms, 60ms/230VAC 2000ms, 60ms/115VAC at full load
Время удержания 60ms/230VAC 12ms/115VAC at full load



Вход:
Диапазон входных напряжений 90 ~ 264VAC 127 ~ 370VDC
Диапазон частот 47 ~ 63Hz
КПД 85.5%
Переменный ток 1.45A/115VAC 0.9A/230VAC
Выдерживаемое напряжение l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток 20A/115VAC 35A/230VAC



Защита:
Защита от перенапряжения 14 ~ 17V / Protection type: Shut down o/p voltage, re-power on to recover
Защита от перегрузки 105 ~ 130% rated output power / Protection type : Constant current limiting, recovers automatically after fault condition is removed



Условия окр. среды:
Диапазон рабочих температур -20 ~ +60°C
Рабочая влажность 20 ~ 95% RH non-condensing
Температурный коэффициент ±0.03%/°C (0 - 50°C)
Вибрация Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6
Температурно-влажностный режим хранения -40 ~ +85°C, 10 - 95% RH



Безопасность и ЭМП:
Стандарты безопасности UL508, TUV EN60950-1 approved
Сопротивление изоляции l/P-O/P, l/P-FG, O/P-FG:>100M Ohms / 500VDC / 25°C / 70% RH
Электромагнитная совместимость Compliance to EN55022 (CISPR22) Class A, EN61000-3-2,-3
Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), heavy industry level, criteria A



Прочее:
MTBF (Средняя наработка на отказ) 506.6K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры 32*125.2*102mm (W*H*D)
Упаковка 0.51 Kg; 28pcs/15.3Kg/1.22CUFT
