Метаком MK1-XR-E-TM

Описание Метаком MK1-XR-E-TM

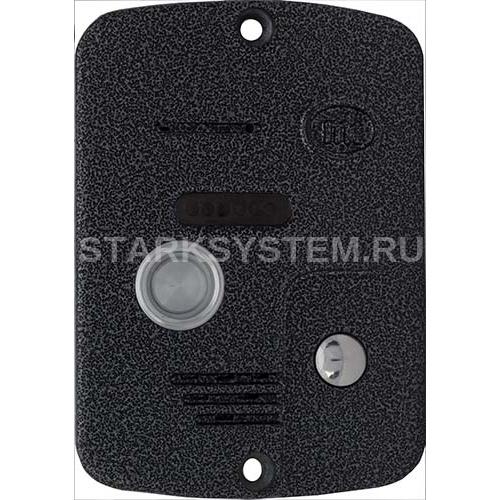

Блок вызова MK1-XR-E-TM

Одноабонентный блок вызова МЕТАКОМ MK1-XR-Е-TM (далее – блок вызова) предназначен для установки в подъездах жилых домов, у входных дверей квартир, офисов и т.д.

Совместно с абонентскими устройствами производства МЕТАКОМ (видеомониторы MKV-VM5, MKV-VM6, трубка ТКП-14Х и др.) и другими, блок вызова обеспечивает звуковую связь абонента с посетителем, дистанционное открывание замка, видеонаблюдение пространства перед входной дверью (вариант со встроенной видеокамерой). Наличие инфракрасной подсветки позволяет получить изображение на видеомониторе (при расстоянии до наблюдаемого объекта не более 1м) даже при полном отсутствии освещения. Имеется раздельная регулировка чувствительности микрофона и громкости динамика. Модели с индексами ТМ, RF и MF имеют встроенный контроллер электронных ключей, считыватель контактных электронных ключей, для модели ТМ или считыватель бесконтактных ключей, для модели RF, MF. Для модификации MF используются бесконтактные брелки METAKOM поддерживающие Mifare технологию. MF-ключи имеют специальную систему кодирования идентификационного номера. Встроенный считыватель MF поддерживает работу с закодированными на заводе-изготовителе брелками.

Блок вызова имеет вандалозащищенную конструкцию и может устанавливаться как снаружи, так и внутри помещения.

Вариант исполнения:

X- четырехпроводный интерфейс "Commax"; R- для управления замком используется реле; E- врезная панель. ТМ - считыватель контактных электронных ключей

Использование блока вызова

Для вызова абонента необходимо нажать кнопку вызова. Прозвучит звуковой сигнал вызова. Длительность сигнала вызова устанавливается используемым видеомонитором (или трубкой). При снятии трубки на видеомониторе блок вызова переходит в режим разговора. Для открытия замка необходимо нажать кнопку открывания замка на видеомониторе или трубке. При недостаточной громкости разговора настройте требуемые параметры (чувствительность микрофона и громкость динамик) подстроечными резисторами на задней стороне панели блока вызова.

Для записи электронных ключей (для моделей ТМ и RF, MF) необходимо отключить линию аудио от видеомонитора. Подключить аудиолинию к + 12В (+ источника питания). Прозвучит 3 звуковых сигнала. Дождаться следующего звукового сигнала, быстро отключить аудио линию от +12В. Произойдёт вход в режим записи ключей. Поднести ключ к контактному устройству, произойдёт запись ключа, при этом прозвучит один звуковой сигнал. Если ключ не исправен или уже записан, звуковой сигнал не выдаётся. Если произошло переполнение, то прозвучит 2 звуковых сигнала и произойдёт выход в дежурный режим. Для выхода из режима записи ключей необходимо кратковременно замкнуть аудио линию на +12В. При выходе из режима записи прозвучит один звуковой сигнал. Если запись ключей не производится через 1 мин будет осуществлён автоматический выход.

Для стирания всех записанных ключей необходимо, после входа в режим записи, подключить аудио линию к +12В, дождаться 3-х звуковых сигналов и разомкнуть аудио линию и +12В. Произойдёт стирание ключей и выход в дежурный режим.

Технические характеристики Метаком MK1-XR-E-TM

• Напряжение питания постоянного тока, В: 12 ...14
• Потребляемый ток, A (макс.): 0,23
• Подключение: 4-х проводная схема «Commax»
• Управление замком: (нормально – разомкнутые контакты реле): 5A/30VDC max
• Ёмкость памяти ключей (для ТМ, RF, MF): 15
• Поддерживаемые протоколы ключей ТМ: ТМ2003, DS1990А
• Допустимый диапазон рабочих температур: -30…+40°C
• Допустимая влажность при +35°C: 95%
• Габаритные размеры вызывной панели, мм: 125 x 90 x 25
• Масса без крепежа, кг (макс.): 0,30
