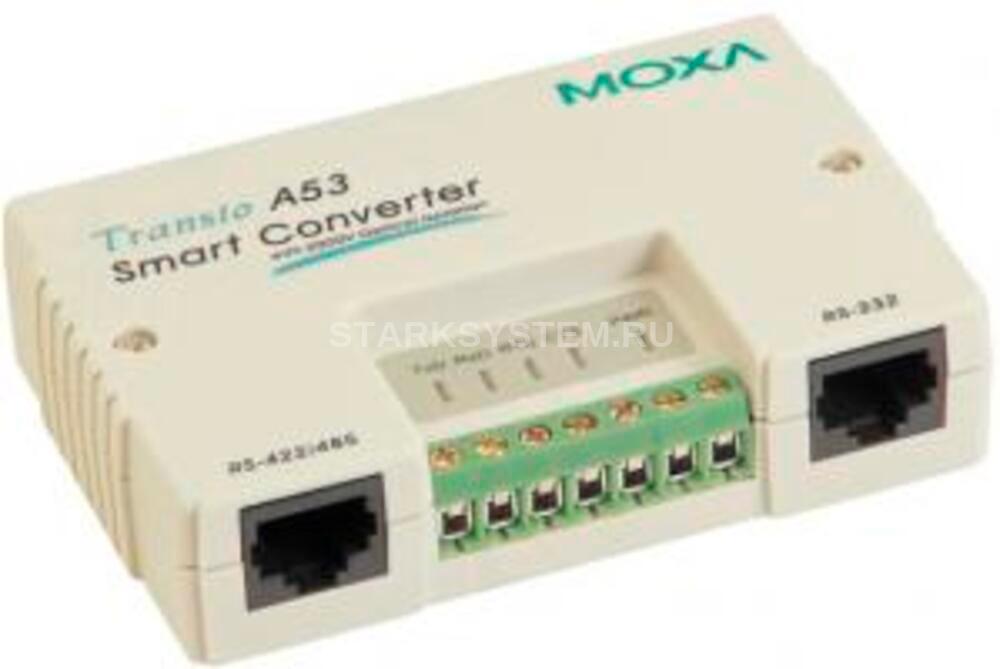

MOXA A53-DB9F w/ Adapter

Описание MOXA A53-DB9F w/ Adapter

Интеллектуальный двунаправленный конвертер интерфейсов MOXA A53-DB9F w/ Adapter RS-232 в RS-422/485

• Конвертер A52/A53 – интеллектуальный двунаправленный конвертер интерфейсов RS-232 в RS-422/485.
• Преобразует данные с порта RS-232 в физический интерфейс RS-422 или RS-485 и обратно.
• Интерфейс RS-485 позволяет с одного последовательного порта контролировать до 32 устройств, подключенных по магистральной топологии и удаленных не более чем на 1,2 км.
• Для упрощения контроля передачи данных по 2-проводному интерфейсу RS-485 конвертеры A52/53 автоматически распознают скорость передачи данных и оснащены функцией Автоматического Выбора Направления Передачи Данных (Automatic Data Direction Control, ADDC) для RS-485.
• Это означает, что для организации передачи данных между несколькими устройствами в режиме полудуплекс в двухпроводной сети RS-485 не требуется специальных программных решений.
• Автоматическое распознавание скорости передачи данных позволяет избежать многих трудностей при установке и эксплуатации конвертера.
• ​​​​​​​Для обеспечения высокой надёжности в промышленных условиях эксплуатации интерфейсы RS-422/485 конвертеров обладают защитой от импульсных помех до 25 КВ. Конвертеры A53 обладают также оптической изоляцией 2 КВ со стороны интерфейса RS-422/485.

Технические характеристики MOXA A53-DB9F w/ Adapter

Входной интерфейс

• Тип входного интерфейса: RS-232
• Тип разъема: RJ45 (10 конт.)

Выходной интерфейс

• Тип выходного интерфейса: RS-422/485
• Тип разъема: RJ45 (10 конт.)
• Клеммы под винт

Параметры последовательной связи

• Передаваемые сигналы:
  • RS-232: TxD, RxD, RTS, CTS, GND
  • RS-422: Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND
  • RS-485 (2-проводный): Data+, Data-, GND
• Скорость передачи данных: 50 ~ 230400 бит/с
• Изоляция последовательной линии: 2 кВ

Требования к электропитанию

• Рабочее напряжение: 9 ~ 30 В пост.
• Потребление тока: 195 мА при 9 В

Условия эксплуатации

• Рабочая температура: 0 ~ +55 °C
• Температура хранения: -20 ~ +75 °C
• Рабочая влажность: 5 ~ 95 %

Защита

• Защита от импульсных помех: 25 кВ

Конструктивные свойства

• Материал корпуса: пластик

Размеры и вес

• Габаритные размеры: 90 x 60 x 21 мм
• Вес нетто: 0.09 кг

Монтаж

• Настольный/настенный

Наличие международных сертификатов

• Безопасность: CE, FCC

Гарантийный срок​​​​​​​: 5 лет

Комплект поставки

• Адаптер питания
• Кабель CN20070 (RJ45-DB9 'мама')
• Краткое руководство пользователя
• Устройство
