MOXA EDS-205A-M-SC-T

Описание MOXA EDS-205A-M-SC-T

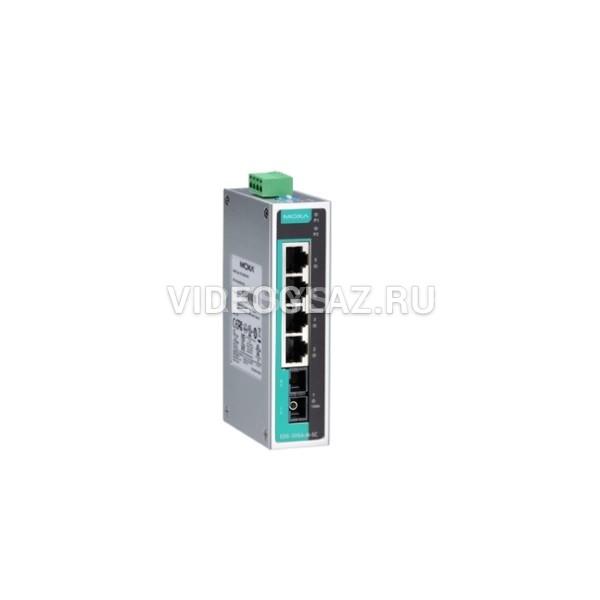

MOXA EDS-205A-M-SC-T - компактный коммутатор 4 x 10/100BaseTX, 1 x 100BaseFX (многомодовое оптоволокно) в металлическом корпусе.

Устройствa серии MOXA EtherDevice Switch, представляющие собой 5-портовые Ethernet-коммутаторы начального уровня: экономичное решение для построения промышленных Ethernet-сетей. Коммутаторы поддерживают стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3x для передачи данных на скоростях 10/100 Мбит/с, в режимах полного дуплекса и полудуплекса, по кабелям типа MDI/MDI-X.

EDS-205A-M-SC-T может использоваться как с источником питания постоянного тока 12/24/48 В (9.6 ~ 60 В), так и с источником переменного тока 18 ~ 30 В. К коммутатору может быть подключено одновременно два источника питания с целью резервирования. Устройства могут работать в климатических условиях от -40 до +75°C.

Технические характеристики MOXA EDS-205A-M-SC-T

• Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX,, IEEE 802.3x for Flow Control

• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 1000
• Размер буфера пакетов 512 Кбит

Интерфейс

• Общее количество портов 5

• Разъемы для витой пары RJ45
• Порты Fast Ethernet 10/100 Мбит/с
• Витая пара (разъем RJ-45) 4
• Порты Fast Ethernet 100 Мбит/с
• Многомодовое оптоволокно (разъем SC) 1
• Характеристики оптоволоконного интерфейса Fast Ethernet
• Длина волны 1300 нм
• Мощность передатчика, дБм -20
• Чувствительность приёмника, дБм -32
• Допустимые потери в канале связи, дБм 12
• Тип оптоволоконного кабеля 50/125 мкм, 62.5/125 мкм
• Дальность передачи до 4 км (кабель 62.5/125 мкм), до 5 км (кабель 50/125 мкм)
• Насыщение приемника, дБм-6

Управление коммутатором

• DIP-переключатели Защита от широковещательного шторма (вкл/выкл)

Светодиодные индикаторы

• Светодиодные индикаторы Power, 10/100M, 100M

Требования по электропитанию

• Рабочее напряжение 12/24/48 В пост. (9.6 ~ 60 В пост.), 18 ~ 30 В перем. (47 ~ 63 Гц)

• Потребление тока 0.11 А при 24 В пост.
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C-40 ~ +75

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85
• Наличие международных сертификатов
• Безопасность UL508
• Взрывобезопасность UL/cUL Class 1 Division 2; ATEX Zone 2 Ex nA nC IIC T4 Gc
• Электромагнитная совместимость (EMI)EN 55022 Class A; FCC Part 15 Subpart B Class A
• Применение в морских системахDNV; NK; ABS; LR; GL
• Применение на транспорте EN 50121-4
• Электромагнитная совместимость (EMS) EN 61000-4-2 (ESD) Level 2 EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 EN 61000-4-11

• Среднее время наработки на отказ (MTBF), часов 3040784

Конструктивные свойства

• Габаритные размеры, мм 30 x 115 x 70 мм

• Материал корпуса Алюминий
• Защита от пыли и влаги IP30
• Масса нетто, г 175
• Монтаж На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки Устройство, краткое руководство пользователя.
