MOXA EDS-308-M-SC

Описание MOXA EDS-308-M-SC

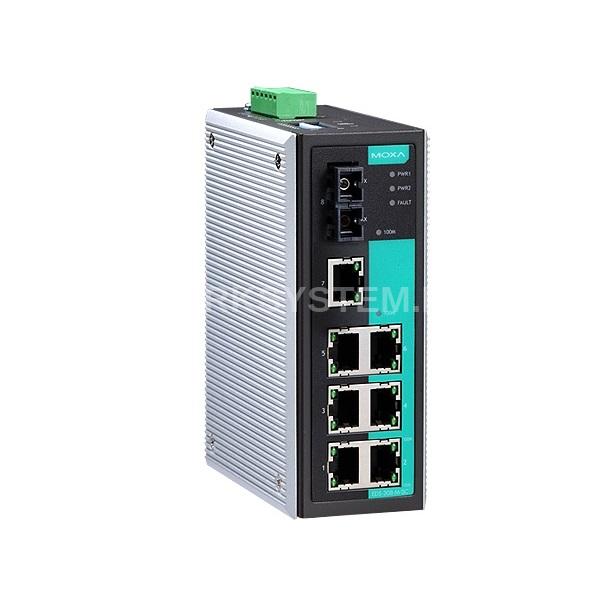

MOXA EDS-308-M-SC - коммутатор 7 x 10/100BaseTX, 1 x 100BaseFX (многомодовое оптоволокно). Промышленный Ethernet-коммутатор выполнен в металлическом корпусе и предназначен для монтажа на DIN-рейку. Работает в диапазоне температур 0С…+60C.

Серия коммутаторов EtherDevice Switch EDS-308, состоящая из 8-портовых коммутационных устройств, является недорогим решением для построения промышленных сетей Ethernet. Встроенная в коммутатор функция сигнализации о сбоях в сети позволяет моментально оповещать сетевых администраторов об обрыве Ethernet-связи или пропадании электропитания.

Коммутаторы EDS-308-M-SC имеют диапазон рабочих температур 0…+60°С и способны работать в условиях повышенной вибраций. Защищенное исполнение позволяет использовать EDS-308-M-SC в экстремальных промышленных условиях, в частности, во взрывоопасных зонах (что подтверждается сертификатами UL/cUL Class 1 Division 2 и ATEX Class 1 Zone 2). Коммутаторы имеют сертификаты FCC, TÜV, UL, CE.

Технические характеристики MOXA EDS-308-M-SC

• Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control

• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 1000
• Размер буфера пакетов 512 Кбит

Интерфейс

• Общее количество портов 8

• Разъемы для витой парыRJ45
• Порты Fast Ethernet 10/100 Мбит/с
• Витая пара (разъем RJ-45) 8

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания При помощи реле

• Автоматическое оповещение об обрыве связи по порту При помощи реле

Релейные выходы

• Релейные выходы 1

• Нагрузочная способность реле до 1 А при 24 В

Управление коммутатором

• DIP-переключатели Выбор порта для сигнализации об обрыве

Светодиодные индикаторы

• Светодиодные индикаторы PWR1, PWR2, FAULT, 10/100M, 100M

Требования по электропитанию

• Рабочее напряжение 24 В пост. (12 ~ 48 В пост.)

• Потребление тока 0.13 А при 24 В
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85

Наличие международных сертификатов

• Безопасность UL508; EN 60950-1; UL 60950-1; CSA C22.2 No. 60950-1

• Взрывобезопасность UL/cUL Class 1 Division 2; ATEX Zone 2 Ex nA nC IIC T4 Gc
• Электромагнитная совместимость (EMI)EN 55022 Class A; FCC Part 15 Subpart B Class A
• Применение в морских системахDNV; GL
• Электромагнитная совместимость (EMS) EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-2 (ESD) Level 3

• Среднее время наработки на отказ (MTBF), часов 255000

Конструктивные свойства

• Габаритные размеры, мм 54 x 135 x 105

• Материал корпуса Алюминий
• Защита от пыли и влаги IP30
• Масса нетто, г 790

Монтаж

• Монтаж На DIN-рейку, настольный/настенный (опционально)

Комплект поставки

• Комплект поставки Устройство, заглушки для неиспользуемых портов, краткое руководство пользователя.
