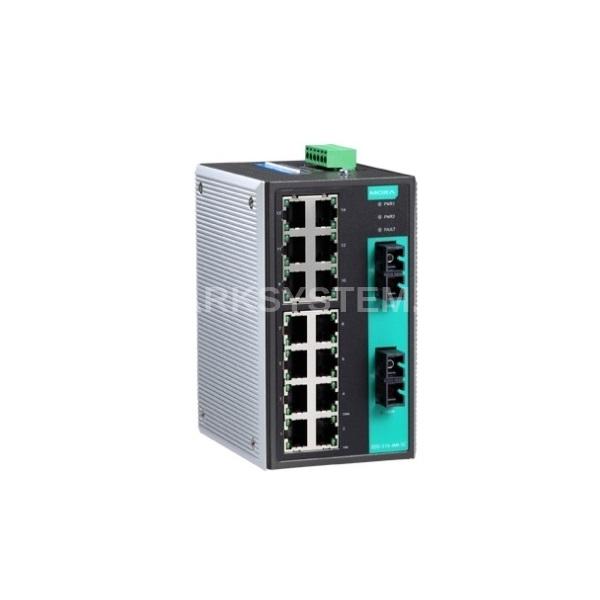

MOXA EDS-316-S-SC

Описание MOXA EDS-316-S-SC

MOXA EDS-316-S-SC - коммутатор 15 x 10/100BaseTX, 1 x 100BaseFX (одномодовое оптоволокно), разъем SC. Серия  коммутаторов  EtherDevice Switch EDS‐316, 16‐портовых коммутационных устройств, является  недорогим  решением  для  построения  промышленных  сетей  Ethernet. Встроенная  в  коммутатор  функция  сигнализации  о  сбоях  в  сети  позволяет моментально  оповещать  сетевых  администраторов об обрыве Ethernet‐связи  или  пропадании  электропитания.

Коммутаторы  EDS-316-S-SC  имеют диапазон рабочих температур  0 ~ 60°C и способны  работать  в  условиях  повышенной  вибраций. Защищенное  исполнение  позволяет  использовать  коммутатор  в  экстремальных  промышленных  условиях,  в  частности,  во  взрывоопасных  зонах  (что  подтверждается  сертификатами  UL/cUL Class 1 Division 2  и  ATEX Class 1 Zone 2).  Коммутаторы имеют сертификаты FCC, TÜV, UL, CE.

Технические характеристики MOXA EDS-316-S-SC

• Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control

• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 4000
• Размер буфера пакетов 1.25 Мбит

Интерфейс

• Общее количество портов 16

• Разъемы для витой пары RJ45
• Порты Fast Ethernet 10/100 Мбит/с
• Витая пара (разъем RJ-45) 15

Порты Fast Ethernet 100 Мбит/с

• Одномодовое оптоволокно (разъем SC) 1

Характеристики оптоволоконного интерфейса Fast Ethernet

• Длина волны 1310 нм

• Мощность передатчика, дБм -5
• Чувствительность приёмника, дБм -34
• Допустимые потери в канале связи, дБм 29
• Тип оптоволоконного кабеля 9/125 мкм
• Дальность передачи до 40 км (кабель 9/125 мкм)
• Насыщение приемника, дБм -3

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания При помощи реле

• Автоматическое оповещение об обрыве связи по порту При помощи реле

Релейные выходы

• Релейные выходы 1

• Нагрузочная способность реле до 1 А при 24 В

Управление коммутатором

• DIP-переключатели Выбор порта для сигнализации об обрыве, защита от широковещательного шторма (вкл/выкл)

Светодиодные индикаторы

• Светодиодные индикаторы PWR1, PWR2, FAULT, 10/100M, 100M

Требования по электропитанию

• Рабочее напряжение 12/24/48 В пост. (9.6 ~ 60 В пост.)

• Потребление тока 0.44 А при 24 В
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85

Наличие международных сертификатов

• БезопасностьUL508; EN 60950-1; UL 60950-1; CSA C22.2 No. 60950-1

• Взрывобезопасность UL/cUL Class 1 Division 2; ATEX Zone 2 Ex nA nC IIC T4 Gc
• Электромагнитная совместимость (EMI)EN 55022 Class A; FCC Part 15 Subpart B Class A
• Применение в морских системах DNV; GL
• Электромагнитная совместимость (EMS) EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-2 (ESD) Level 3

• Среднее время наработки на отказ (MTBF), часов 257000

Конструктивные свойства

• Габаритные размеры, мм 81 x 135 x 105

• Материал корпуса Алюминий
• Защита от пыли и влаги IP30
• Масса нетто, г 1140

Монтаж

• Монтаж На DIN-рейку, настольный/настенный (опционально)

Комплект поставки

• Комплект поставки Устройство, заглушки для неиспользуемых портов, краткое руководство пользователя.
