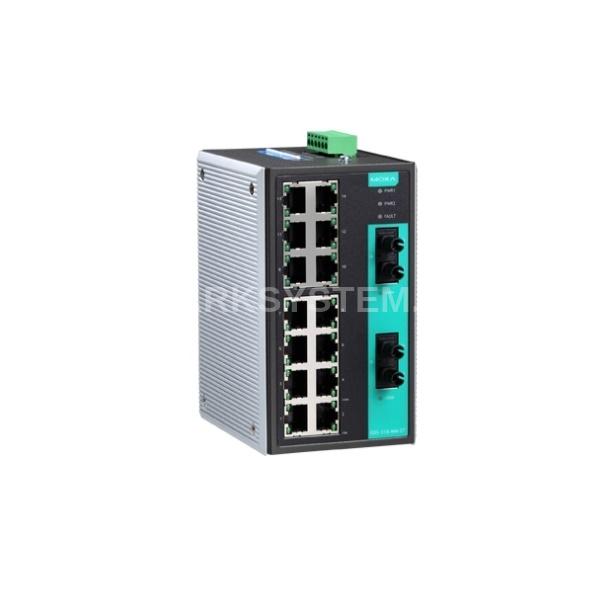

MOXA EDS-316-SS-SC-80

Описание MOXA EDS-316-SS-SC-80

Промышленный 16-портовый неуправляемый коммутатор EDS-316-SS-SC-80 — несет на борту 14 портов 10/100 BaseT Ethernet, 2 порта 100BaseFX (одномодовое волокно, разъем SС), дальность до 80 км. Серия коммутаторов EtherDevice Switch EDS-316, 16-портовых коммутационных устройств, является недорогим решением для построения промышленных сетей Ethernet. Встроенная в коммутатор функция сигнализации о сбоях в сети позволяет моментально оповещать сетевых администраторов об обрыве Ethernet-связи или пропадании электропитания. Коммутаторы EDS-316-SS-SC имеют диапазон рабочих температур 0 ~ 60°C и способны работать в условиях повышенной вибраций. Защищенное исполнение позволяет использовать коммутатор в экстремальных промышленных условиях, в частности, во взрывоопасных зонах (что подтверждается сертификатами UL/cUL Class 1 Division 2 и ATEX Class 1 Zone 2). Коммутаторы имеют сертификаты FCC, TÜV, UL, CE.

Технические характеристики MOXA EDS-316-SS-SC-80

Реализация корпуса
• Внешний вид и материал: Металл
• Монтаж: На стену, На DIN-рейку
• IP-защита изделия: IP30 Сетевые порты
• Количество Ethernet-разъемов: 16
• Количество 10/100 Mb Ethernet: 16
• Тип коннектора 10/100 Mb Ethernet: 2xSC, Одномодовый, 14xRJ-45
• Реализация Ethernet: 10BASE-T, 100BASE-FX, 100BASE-TX
• Расстояние передачи: 80 км Поддерживаемые протоколы
• Управляемый: Нет, Layer 2
• Поддержка стандартов IEEE 802.x: IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control Цифровой вывод
• Количество каналов DO: 1
• Тип DO: Сигнальное реле
• Максимальный коммутируемый ток для реле с контактами (А): 1А при 24В DC Отвод тепла
• Тип: Пассивный
• Способы оповещения и настройки
• Индикация: Индикатор питания, Индикатор сбоя, Индикатор скорости 10/100 Мбит
• Метод настройки: DIP-переключатели (BSP) Электропитание
• Требования по напряжению DC: 9.6 ... 60 В
• Мощность потребления: 10.56 Вт
• Потребляемый ток: 0.44 А (at 24 V)
• Требования по напряжению DC резервного входа: 9.6 ... 60 В
• Мощность потребления резервного входа: 10.56 Вт
• Потребляемый ток: 0.44 А (at 24 V)
• Входная защита питания: От смены полярности Требования к условиям использования
• Требования к температуре при работе: 0 ... 60 °С
• Требования к влажности: 5 ... 95 % (non-condensing)
• Время наработки на отказ: 257000 ч
• Требования к условиям хранения
• Требования к температуре хранения: -40 ... 85 °С Размеры
• Ширина: 80.1 мм
• Высота: 135 мм
• Глубина: 105 мм Сертификация и поддерживаемые стандарты
• Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27
• Стандарт по свободному падению: МЭК 60068-2-32
• Стандарты безопасности: UL 60950-1, UL 508, EN 60950-1, CSA C22.2 No. 60950-1
• Стандарты ЭМС: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6
• Стандарты по электромагнитным помехам: EN 55022 Class A, FCC Part 15 Subpart B Class A
• Стандарты по суровым условиям: UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nA nC IIC T4 Gc
• Стандарты по применению на море: DNV, GL Установочные размеры
