MOXA EDS-516A-MM-ST

Описание MOXA EDS-516A-MM-ST

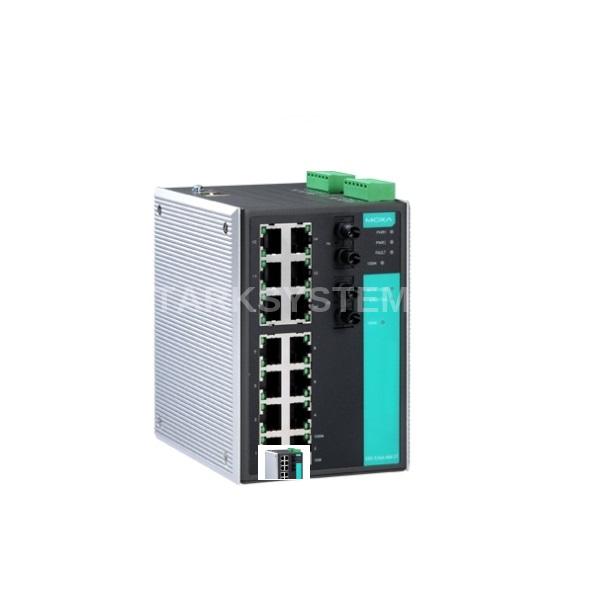

MOXA EDS-516A-MM-ST - управляемый коммутатор 14 x 10/100BaseTX, 2 x 100BaseFX (многомодовое оптоволокно), разъем ST. Модель поддерживает интеллектуальные сетевые функции управления, включая QoS, IGMP Snooping/GMRP, VLAN, Port Trunking, SNMP V1/V2c/V3, IEEE 802.1X и https/SSL.

Промышленный коммутатор, поддерживающий современный IPv6 протокол (индустриальная 6 версия IP протокола) и это оборудование будет теперь иметь специальный логотип (IPv6). Сертификация коммутатора по специальной программе и логотип IPv6 означают, что оборудование полностью удовлетворяет этому стандарту и совместимо с другим IPv6 - сертифицированным оборудованием

Технические характеристики MOXA EDS-516A-MM-ST

• Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

• Промышленные протоколы EtherNet/IP, Modbus/TCP
• Протоколы управления IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control
• Протоколы фильтрации 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP
• Протоколы резервирования STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
• Протоколы безопасности RADIUS, TACACS+, SSL, SSH, Port Lock, Broadcast Storm Protection
• Протоколы синхронизации времени SNTP, NTP Server/Client, IEEE 1588v2 PTP (software-based)
• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 8000
• Размер буфера пакетов 2 Мбита
• MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
• Количество приоритезированных очередей 4

Функции VLAN и IGMP

• Максимальное количество VLAN 64
• Диапазон VLAN ID1 ~ 4094
• Количество групп IGMP256

Интерфейс

• Общее количество портов 16
• Разъемы для витой пары RJ45

Порты Fast Ethernet 10/100 Мбит/с

• Витая пара (разъем RJ-45)14

Порты Fast Ethernet 100 Мбит/с

• Многомодовое оптоволокно (разъем ST)2

Возможность резервирования связи

• Возможность резервирования связи Резервированное кольцо Turbo Ring "Связующее дерево" Spanning Tree Turbo Chain

Характеристики оптоволоконного интерфейса Fast Ethernet

• Длина волны 1300 нм
• Мощность передатчика, дБм -20
• Чувствительность приёмника, дБм -32
• Допустимые потери в канале связи, дБм 12
• Тип оптоволоконного кабеля 50/125 мкм, 62.5/125 мкм
• Дальность передачи до 4 км (кабель 62.5/125 мкм), до 5 км (кабель 50/125 мкм)
• Насыщение приемника, дБм -6

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания При помощи реле, по E-Mail, по SNMP
• Автоматическое оповещение об обрыве связи по порту При помощи реле, по E-Mail, по SNMP

Дискретные входы

• Дискретные входы 2
• Напряжение лог. \"1\"+13 ~ +30 В
• Напряжение лог. \"0\"-30 ~ +3 В
• Макс. ток, мА 8

Релейные выходы

• Релейные выходы 2
• Нагрузочная способность реле до 1 А при 24 В

Управление коммутатором

• Управление коммутатором Консоль RS-232
• Разъем консоли RS-232;RJ45
• DIP-переключатели Turbo Ring, Master, Coupler

Светодиодные индикаторы

• Светодиодные индикаторы PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100M

Требования по электропитанию

• Рабочее напряжение 24 В пост. (12 ~ 45 В пост.)
• Потребление тока 0.51 А при 24 В
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60
• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85

Наличие международных сертификатов

• Безопасность UL508;EN 60950-1;UL 60950-1;CSA C22.2 No. 60950-1
• Взрывобезопасность UL/cUL Class 1 Division 2 ATEX Zone 2 Ex nA nC IIC T4 Gc
• Электромагнитная совместимость (EMI)EN 55022 Class A FCC Part 15 Subpart B Class A
• Применение в морских системах DNV;GL
• Электромагнитная совместимость (EMS) EN 61000-4-2 (ESD) Level 2 EN 61000-4-3 (RS) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 EN 61000-4-2 (ESD) Level 3 EN 61000-4-4 (EFT) Level 2

• Среднее время наработки на отказ (MTBF), часов 247000

Конструктивные свойства

• Габаритные размеры, мм 94 x 135 x 143
• Материал корпуса Алюминий
• Защита от пыли и влаги IP30
• Масса нетто, г 1586

Монтаж

• Монтаж На DIN-рейку настольный/настенный (опционально)

Комплект поставки

• Комплект поставки Устройство документация и ПО на CD заглушки для неиспользуемых портов краткое руководство пользователя переходник с RJ45 на DB9
