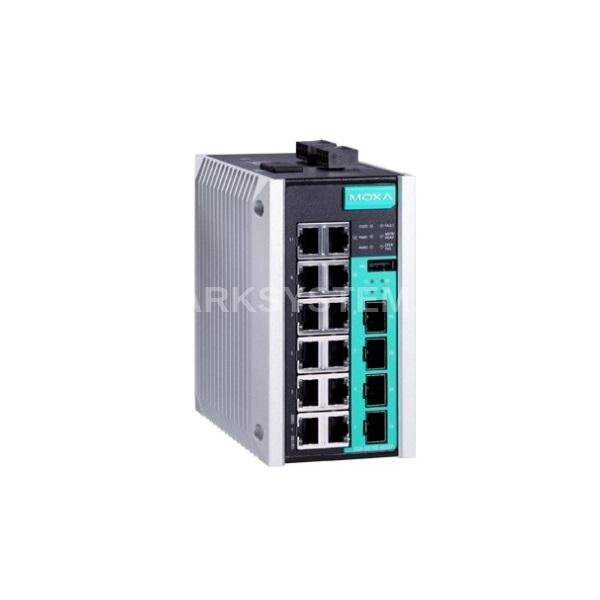

MOXA EDS-G516E-4GSFP-T

Описание MOXA EDS-G516E-4GSFP-T

MOXA EDS-G516E-4GSFP-T - 16 портовый управляемый коммутатор, 12 x 10/100/1000BaseTX, 4 x 100/1000Base SFP. Коммутаторы, которые могут иметь до 4 оптических портов, что позволяет применить их для построения Gigabit Ethernet бекбонов. Применение Gigabit технологии обеспечивает высокую пропускную способность сети для одновременной передачи данных, голоса и видео по одной сети.

Технологии резервирования Turbo Ring и Turbo Chain с малым временем восстановления и технологии RSTP/STP и MSTP увеличивают надежность сети и обеспечивают ей высокую управляемость. Вы можете быть уверены, что Ваша промышленная система автоматизации будет работать надежно и непрерывно. Рабочая температура, град. C-40~ +75.

Технические характеристики MOXA EDS-G516E-4GSFP-T

• Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

• Промышленные протоколы EtherNet/IP, Modbus/TCP, PROFINET IO
• Протоколы управления IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control
• Протоколы фильтрации 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2/v3, GMRP
• Протоколы резервирования STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation
• Протоколы безопасности RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock
• Протоколы синхронизации времени SNTP, NTP Server/Client, IEEE 1588v2 PTP (software-based)
• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 8000
• Размер буфера пакетов 1 Мбит
• MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
• Количество приоритезированных очередей 4
• Функции VLAN и IGMP
• Максимальное количество VLAN 256
• Диапазон VLAN ID 1 ~ 4094
• Количество групп IGMP 256

Интерфейс

• Общее количество портов 16

• Разъемы для витой пары RJ45
• Порты Gigabit Ethernet 1000 Мбит/с
• Витая пара (разъем RJ-45)12
• Оптоволокно (разъем для SFP-модуля)4

Возможность резервирования связи

• Возможность резервирования связи Резервированное кольцо Turbo Ring; "Связующее дерево" Spanning Tree; Turbo Chain

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания При помощи реле, по E-Mail, по SNMP

• Автоматическое оповещение об обрыве связи по порту При помощи реле, по E-Mail, по SNMP

Дискретные входы

• Напряжение лог. \"1\"+13 ~ +30 В

• Напряжение лог. \"0\"-30 ~ +3 В
• Макс. ток, мА 8

Релейные выходы

• Релейные выходы 1

• Нагрузочная способность реле до 1 А при 24 В

Управление коммутатором

• Управление коммутатором Консоль USB

• DIP-переключатели Turbo Ring, Master, Coupler, Reserve
• Кнопка Reset Есть
• Порт для загрузки/сохранения настроек USB порт (разъем Type A)

Светодиодные индикаторы

• Светодиодные индикаторы PWR1, PWR2, FAULT, STATE, 10/100/1000M, MSTR/HEAD, CPLR/TAIL

Требования по электропитанию

• Рабочее напряжение 12/24/48/-48 В (пост.)

• Потребление тока 0.46 А при 24 В
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C-40 ~ +75

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85

Наличие международных сертификатов

• Безопасность UL508

• Взрывобезопасность UL/cUL Class 1 Division 2, ATEX Zone 2 Ex nA nC IIC T4 Gc
• Электромагнитная совместимость (EMI)FCC Part 15 Subpart B Class A, EN 61000-6-4 (Industrial)
• Применение на транспорте EN 50121-4
• Электромагнитная совместимость (EMS) EN 61000-4-2 (ESD) Level 4 EN 61000-4-3 (RS) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 EN 61000-6-2 (Industrial) IEEE 1613 EN 61000-4-5 (Surge) Level 4 EN 61000-4-4 (EFT) Level 4

• Среднее время наработки на отказ (MTBF), часов 805491

Конструктивные свойства

• Габаритные размеры, мм 79.2 x 135 x 137

• Материал корпуса Алюминий
• Защита от пыли и влаги IP30
• Масса нетто, г 1440
• Монтаж На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки: Устройство, документация и ПО на CD, заглушки для неиспользуемых портов, кабель USB, краткое руководство пользователя.
