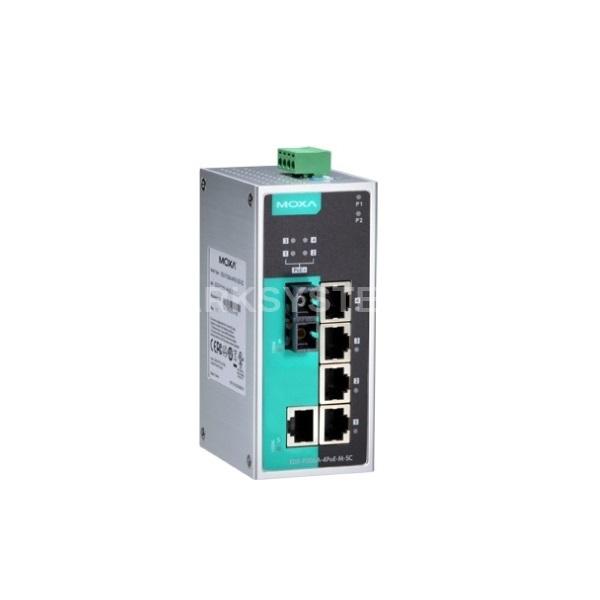

MOXA EDS-P206A-4PoE-S-SC

Описание MOXA EDS-P206A-4PoE-S-SC

MOXA EDS-P206A-4PoE-S-SC - Коммутатор 5 x 10/100BaseTX, 1 x 100BaseFX (одномодовое оптоволокно) с функцией Power Over Ethernet (PoE). Промышленные 6-портовые Ethernet-коммутаторы начального уровня, поддерживающие стандарты IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3af и IEEE 802.3at, с портами 10/100BaseT(X), режим полу дуплекс/полный дуплекс, с автоматическим определением типа соединения MDI/MDI-X.

Коммутаторы серии EDS-P206A-4PoE-S-SC обладают двумя входами электропитания постоянного тока 24/48 В, которые могут быть одновременно подключены к источникам питания. Модель с диапазоном температур, от 0 до 60°C; со степенью защиты IP30, что позволяет использовать данное устройство в жестких условиях эксплуатации. DIP-переключатели на передней панели коммутатора позволяют включать и выключать защиту от широковещательного шторма для того, чтобы обеспечить универсальность использования в различных отраслях промышленности.

Коммутаторы серии EDS-P206A-4PoE-S-SC могут быть установлены на DIN-рейку или в распределительный короб. Возможность установки на DIN-рейку и металлический корпус со степенью защиты IP30 делают коммутатор EDS-P206A-4PoE надежным и простым в использовании.

Технические характеристики MOXA EDS-P206A-4PoE-S-SC

• Стандарты IEEE 802.3af/at for Power-over-Ethernet, IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X), IEEE 802.3x for Flow Control

• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 1000
• Размер буфера пакетов 512 Кб

Интерфейс

• Общее количество портов 6

• Разъемы для витой пары RJ45
• Порты Fast Ethernet 10/100 Мбит/с
• Витая пара (разъем RJ-45) 1

Порты Fast Ethernet 100 Мбит/с

• Одномодовое оптоволокно (разъем SC) 1

Порты с функцией Power Over Ethernet (PoE)

• PoE 10/100 Мбит/с 4

• Выдаваемая мощность каждого порта PoE, Вт 30
• Выходное напряжение PoE, В 44 ~ 48.5
• Назначение контактов PoE V-, V-, V+, V+ for pin 1, 2, 3, 6 (Endspan, MDI-X Alternative A)

Характеристики оптоволоконного интерфейса Fast Ethernet

• Длина волны 1310 нм

• Мощность передатчика, дБм 0
• Чувствительность приёмника, дБм -34
• Допустимые потери в канале связи, дБм 29
• Тип оптоволоконного кабеля 9/125 мкм
• Дальность передачи до 40 км (кабель 9/125 мкм)
• Насыщение приемника, дБм -3

Светодиодные индикаторы

• Светодиодные индикаторы PWR1, PWR2, 10/100M, PoE

Требования по электропитанию

• Рабочее напряжение 24/48 (20 ~ 60 В) В пост.

• Потребление тока 7.5 А при 24 В (при нагрузке 30 Вт на каждый из 4 портов PoE)
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85

Наличие международных сертификатов

• Безопасность UL508

• Электромагнитная совместимость (EMI)EN 55022 Class A, FCC Part 15 Subpart B Class A
• Электромагнитная совместимость (EMS) EN 61000-4-2 (ESD) Level 3 EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level 4 EN 61000-4-5 (Surge) Level 4 EN 61000-4-6 (CS) Level 3 EN 61000-4-8

• Среднее время наработки на отказ (MTBF), часов 645138

Конструктивные свойства

• Габаритные размеры, мм 50.3 x 115 x 70

• Материал корпуса Алюминий
• Защита от пыли и влаги IP30
• Масса нетто, г 375
• Монтаж На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки: Устройство, заглушки для неиспользуемых портов, краткое руководство пользователя.
