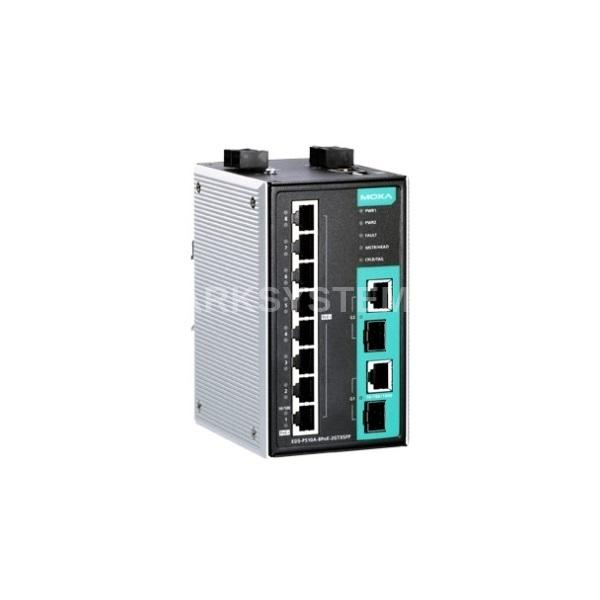

MOXA EDS-P510A-8PoE-2GTXSFP

Описание MOXA EDS-P510A-8PoE-2GTXSFP

MOXA EDS-P510A-8PoE-2GTXSFP - управляемый коммутатор 8 x 10/100BaseTX, 2 x Combo Gigabit с функцией Power Over Ethernet (PoE). Серия управляемых коммутаторов Gigabit Ethernet с функцией PoE+, с 8 портами 10/100BaseT(X), поддерживающими стандарты 802.3af (PoE) и 802.3at (PoE+), и 2 комбинированными портами Gigabit Ethernet. Коммутаторы могут передавать питание мощностью до 30 Вт на каждый порт PoE+ в стандартном режиме и до 36 Вт в режиме высокой мощности для промышленных устройств, таких как защищенные IP-камеры с охлаждением/подогревом, высокопроизводительные беспроводные точки доступа и защищенные устройства IP-телефонии.

Данные коммутаторы являются универсальными устройствами: с помощью оптических SFP-портов, обладающих высоким уровнем электромагнитной совместимости (EMI), данные могут передаваться на расстояния до 120 км от устройства к центру управления. Коммутаторы поддерживают множество функций управления, в том числе STP/RSTP, Turbo Ring, Turbo Chain, управление питанием по PoE, автоматический контроль за запитываемыми PoE-устройствами, управление мощностью питания по PoE, IGMP, VLAN, QoS, RMON, управление пропускной способностью и зеркалирование портов (функция Port Mirroring).

Коммутатор создан специально для применения в жестких условиях вне помещений и оснащен защитой от перенапряжения 3 кВ для обеспечения непрерывной работы PoE-системы.

Технические характеристики MOXA EDS-P510A-8PoE-2GTXSFP

• Стандарты IEEE 802.3af/at for Power-over-Ethernet, IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree ProtocolIEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

• Промышленные протоколы IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, EtherNet/IP, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTPv2, IPv6, NTP Server/Client
• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 8000
• Размер буфера пакетов 1 Мбит
• MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
• Функции VLAN и IGMP
• Максимальное количество VLAN 64
• Диапазон VLAN ID 1 ~ 4094
• Количество групп IGMP 256

Интерфейс

• Общее количество портов 10

• Разъемы для витой пары RJ45

Порты Gigabit Ethernet 1000 Мбит/с

• Комбинированные разъемы (витая пара + SFP) 2

Порты с функцией Power Over Ethernet (PoE)

• PoE 10/100 Мбит/с 8

• Выдаваемая мощность каждого порта PoE, Вт 15.4 Вт для 802.3af, 30 Вт для 802.3at, 36 Вт для устройств, требующих высокой мощности
• Выходное напряжение PoE, В 46 ~ 57 В пост. (зависит от внешнего блока питания)
• Максимальный выходной ток, мА 350
• Защита от перегрузки, мА 850
• Назначение контактов PoE V+, V+, V-, V- for pin 1, 2, 3, 6 (Endspan, MDI, Mode A)

Возможность резервирования связи

• Возможность резервирования связи Резервированное кольцо Turbo Ring, "Связующее дерево" Spanning Tree, Turbo Chain

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания При помощи реле, по E-Mail, по SNMP

• Автоматическое оповещение об обрыве связи по порту При помощи реле, по E-Mail, по SNMP

Дискретные входы

• Дискретные входы 1

• Напряжение лог. \"1\"+13 ~ +30 В
• Напряжение лог. \"0\"-30 ~ +3 В
• Макс. ток, мА 8

Релейные выходы

• Релейные выходы 1

• Нагрузочная способность реле 0.5 А при 48 В пост.

Управление коммутатором

• Управление коммутатором Консоль RS-232

• Разъем консоли RS-232 RJ45
• DIP-переключателиTurbo Ring, Master, Coupler, Reserve

Светодиодные индикаторы

• Светодиодные индикаторы PWR1, PWR2, FAULT, 10/100/1000, 10/100, MSTR/HEAD, CPLR/TAIL, PoE+

Требования по электропитанию

• Рабочее напряжение 48 В пост. (46 ~ 57 В), для PoE+ рекомендовано >50 В пост.

• Потребление тока 5.36 А при 48 В пост. с питаемыми устройствами (макс. 17.28 Вт без питаемых устройств)
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C-10 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85

Наличие международных сертификатов

• Безопасность UL508

• Взрывобезопасность UL/cUL Class 1 Division 2
• Электромагнитная совместимость (EMI)EN 55022 Class A, FCC Part 15 Subpart B Class A
• Применение на транспорте EN 50121-4
• Среднее время наработки на отказ (MTBF), часов 710166

Конструктивные свойства

• Габаритные размеры, мм 79.2 x 135 x 105

• Материал корпуса Металл
• Защита от пыли и влаги IP30
• Масса нетто, г 1 030
• Монтаж На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки Устройство, документация и ПО на CD, заглушки для неиспользуемых портов, краткое руководство пользователя, переходник с RJ45 на DB9
