MOXA IMC-101G-T

Описание MOXA IMC-101G-T

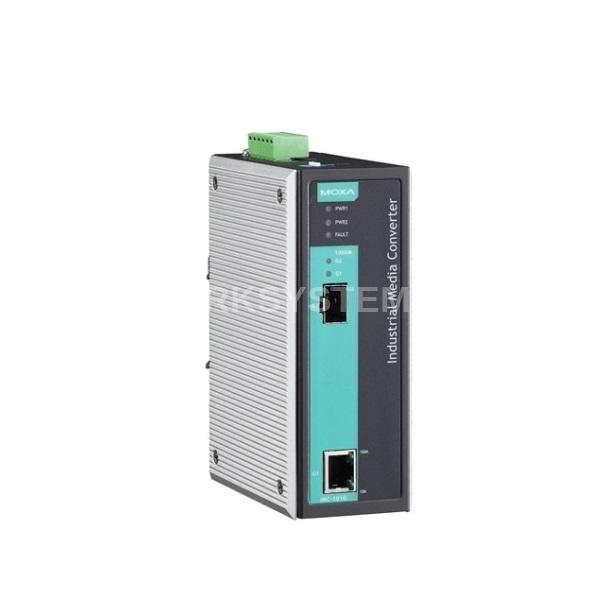

MOXA IMC-101G-T - медиаконвертер Gigabit Ethernet 10/100/1000BaseTX в 1000BaseSX/LX/LHX/ZX в металлическом корпусе. Медиа‐конвертер  разработанный  для применения в жестких  промышленных  условиях  эксплуатации,  осуществляют  преобразование  интерфейсов Ethernet 10/100/1000 BaseT(X)  в  1000 Base SX/LSX/LX/LH/LHX/ZX/EZX (слот  SFP).

Промышленное  исполнение  конвертеров  обеспечивает  их  стабильную  и  надежную  работу,  а  наличие  встроенного  реле  для  оповещения  о  неисправностях  позволяет минимизировать потери, связанные с простоем  сети из‐за  возможных  неполадок. Конвертеры  имеют  расширенный диапазон  рабочих  температур -40…+75 С и способны  работать  в  условиях  повышенной  вибрации.

Защищенное  исполнение  позволяет  использовать  коммутаторы  серии  IMC‐101G-T  в  экстремальных  промышленных  условиях,  в  частности,  во  взрывоопасных  зонах  (что  подтверждается  сертификатами  UL/cUL Class 1 Division 2  и  IECEx). Конвертеры имеют сертификаты CE, FCC и UL.

Технические характеристики MOXA IMC-101G-T

• Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseSX/LSX/LX/LH/LHX/ZX/E2X

Интерфейс

• Общее количество портов 2

• Разъемы для витой пары RJ45

Порты Gigabit Ethernet 1000 Мбит/с

• Витая пара (разъем RJ-45)1

• Оптоволокно (разъем для SFP-модуля) 1

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания При помощи реле

• Автоматическое оповещение об обрыве связи по порту При помощи реле

Релейные выходы

• Релейные выходы 1

• Нагрузочная способность реле до 1 А при 24 В пост.

Управление коммутатором

• DIP-переключатели Выбор порта для сигнализации об обрыве, Link Fault Pass-through, режим Auto/Force для SFP

Светодиодные индикаторы

• Светодиодные индикаторыPWR1, PWR2, FAULT, 10/100M, 1000M

Требования по электропитанию

• Рабочее напряжение 12 ~ 45 В (пост.)

• Потребление тока 110 мА при 24 В пост.
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C-40 ~ +75

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85

Наличие международных сертификатов

• Безопасность UL508

• Взрывобезопасность UL/cUL Class 1 Division 2, ATEX Zone 2 Ex nA nC IIC T4 Gc
• Электромагнитная совместимость (EMI)EN 55022 Class A, FCC Part 15 Subpart B Class A
• Электромагнитная совместимость (EMS) EN 61000-4-2 (ESD) Level 3 EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (Surge) Level 2 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 EN 61000-4-11

• Среднее время наработки на отказ (MTBF), часов 500540

Конструктивные свойства

• Габаритные размеры, мм 53.6 x 135 x 105

• Материал корпуса Алюминий
• Защита от пыли и влаги IP30
• Масса нетто, г 630
• Монтаж На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки Устройство, краткое руководство пользователя.
