MOXA IMC-21-M-SC

Описание MOXA IMC-21-M-SC

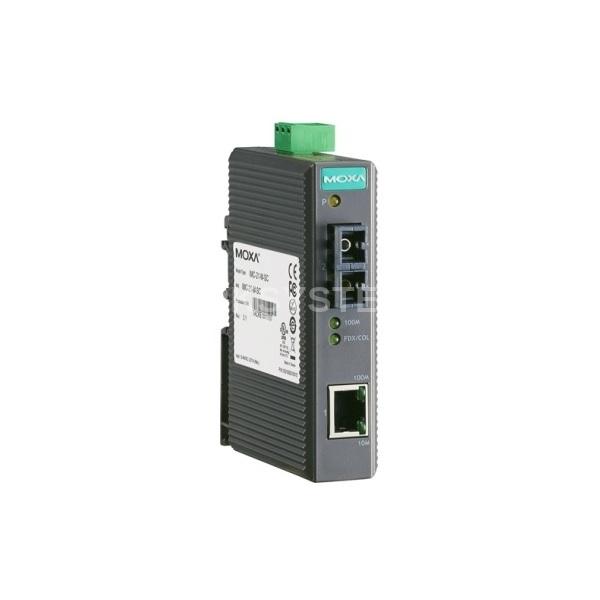

MOXA IMC-21-M-SC - медиаконвертер Ethernet 10/100BaseTX в 100BaseFX (многомодовое оптоволокно) в пластиковом корпусе. Серия медиаконвертеров MOXA Industrial Media Converter IMC-21 включает преобразователи интерфейсов Ethernet 10/100 BaseT(X) в 100 Base FX и 10 BaseT в 10 Base FL, разработанные для применения в жестких промышленных условиях.

Конвертеры поддерживают электропитание 12~45 В (пост.),. Устройства надежно работают при температуре –10…+60°С. Защищенное исполнение позволяет использовать медиаконвертер в экстремальных промышленных условиях, в частности там, где требуется соответствие требованиям FCC, CE.

Технические характеристики MOXA IMC-21-M-SC

• Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control

Интерфейс

• Общее количество портов 2

• Разъемы для витой пары RJ45

Порты Fast Ethernet 10/100 Мбит/с

• Витая пара (разъем RJ-45) 1

Порты Fast Ethernet 100 Мбит/с

• Многомодовое оптоволокно (разъем SC) 1

Характеристики оптоволоконного интерфейса Fast Ethernet

• Длина волны 1300 нм

• Мощность передатчика, дБм -20
• Чувствительность приёмника, дБм -32
• Допустимые потери в канале связи, дБм 12
• Тип оптоволоконного кабеля 50/125 мкм, 62.5/125 мкм
• Дальность передачи до 4 км (кабель 62.5/125 мкм), до 5 км (кабель 50/125 мкм)
• Насыщение приемника, дБм -6

Управление коммутатором

• DIP-переключатели Переключение скорости по витой паре 10/100M, режимы Half/Full Duplex по витой паре, режимы Force/Auto, режимы Full/Half Duplex по оптоволокну, Link Fault Pass-Through (LFP)

Светодиодные индикаторы

• Светодиодные индикаторы Power, 10/100M, 100M, FDX/COL

Требования по электропитанию

• Рабочее напряжение 12 ~ 48 В (пост.)

• Потребление тока 0.15 А при 24 В пост
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C-10 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 70

Наличие международных сертификатов

• Безопасность UL508

• Электромагнитная совместимость (EMI)EN 55022 Class A, FCC Part 15 Subpart B Class A
• Электромагнитная совместимость (EMS) EN 61000-4-5 (Surge) Level 2 EN 61000-4-3 (RS) Level 2 EN 61000-4-2 (ESD) Level 3 EN 61000-4-4 (EFT) Level 2 EN 61000-4-6 (CS) Level 2 EN 61000-4-8

• Среднее время наработки на отказ (MTBF), часов 353000

Конструктивные свойства

• Габаритные размеры, мм 25 x 109 x 97

• Материал корпуса Пластик
• Защита от пыли и влаги IP30
• Масса нетто, г 125
• Монтаж На DIN-рейку
• Комплект поставки: Устройство, краткое руководство пользователя
