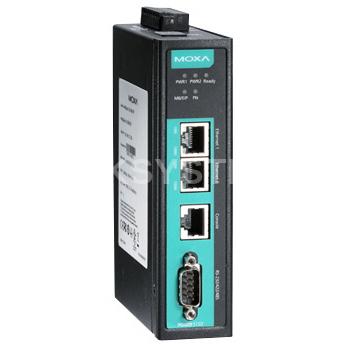

MOXA MGate 5103

Описание MOXA MGate 5103

MOXA MGate 5103 – это 1-портовые преобразователи протокола Modbus в протокол PROFIBUS. Они используются для соединения устройств с протоколом Modbus с устройствами Siemens PLC.

Преобразователи промышленных Ethernet-протоколов MOXA MGate 5103 могут быть интегрированы в различные системы автоматизации производства. Компания Moxa предлагает решение, которое сократит время на настройку и развертывание, – преобразователь Modbus-протоколов:

• Быстрая установка с помощью удобной веб-консоли
• Простое обслуживание со встроенными функциями мониторинга и диагностики
• Надежная производительность для работы без сбоев

Преобразователи MOXA MGate 5103 можно настроить с помощью веб-консоли, которая практически полностью выполнит процесс установки за Вас. Все, что требуется – это компьютер с Ethernet-портом и веб-браузер. Настройка через веб-консоль настолько удобна, что инженеры назвали MGate лучшим способом преобразования протоколов в ходе недавнего опроса, проведенного журналом Control Engineering. Не требуется никакого дополнительного ПО, хотя для тех, кто предпочитает автономную настройку, в комплект поставки входит бесплатная утилита.

У преобразователей MOXA MGate 5103 встроенный анализатор протоколов для записи всех команд и событий, которые проходят через него, что помогает определить причину сбоев в сети. Когда не удается установить соединение, может быть трудно установить причину. Но с преобразователем MOXA MGate 5103 Вы сможете обратиться к журналу событий для того, чтобы узнать, почему преобразователь не получил ответ от устройства Modbus RTU slave.

Релейный выход для автоматического оповещения об ошибке в Ethernet-сети или сбое в электропитании – простой способ для быстрого поиска и устранения неисправностей на месте.

В критически важных промышленных приложениях отказ одного звена может повлиять на эффективность работы всей сети. Преобразователи промышленного класса MOXA MGate 5103 могут противостоять жестким условиям окружающей среды, их диапазон рабочих температур – от 0 до 60⁰C (доступно на некоторых моделях); они сертифицированы для использования в опасных средах (ATEX Zone 2, Class 1 Division 2, IECEx) и обладают возможностью подключения резервного источника питания.

Технические характеристики MOXA MGate 5103

Компания-производитель

• Название компании: MOXA

  Конструктивное исполнение

• Конструкция корпуса: Металлический корпус
• Вид монтажа: Монтаж на стене, Монтаж на DIN-рейку
• Степень защиты корпуса: IP30

  Интерфейсы ввода-вывода

• Количество COM-портов всего: 1
• COM портов RS-232/422/485: 1
• Максимальная скорость COM-портов RS-232/422/485: 921600 Бит/с
• Изоляция COM-портов RS-232/422/485: 2000 В
• Разъемы COM-портов: 1xDB9M

  Сетевые интерфейсы

• Портов Ethernet всего: 2 (1 IP адрес, Ethernet-каскадирование)
• Портов 10/100 Mbit/s: 2 (1 IP адрес, Ethernet-каскадирование)
• Разъем порта 10/100 Mbit/s: 2xRJ-45

  Сетевые протоколы

• Протоколы: EtherNet/IP, SMTP, SNMPv1/v2c/v3, HTTP, HTTPS, SSH, Telnet, PROFINET, UDP, DNS, NTP, ARP, DHCP Client, TCP/IP, Modbus TCP

  Промышленные интерфейсы/протоколы

• Поддержка EtherNet/IP: Slave, Да
• Поддержка PROFINET I/O: Slave, Да
• Поддержка Modbus TCP: Slave, Master, Да
• Поддержка Modbus RTU: Slave, Master, Да

  Дискретный вывод

• Всего каналов дискретного вывода: 1
• Тип: Сигнальное реле

  Охлаждение

• Тип: Безвентиляторный

  Индикаторы и органы управления

• Установка режимов работы: Через консольный порт, При помощи переключателей, Web-интерфейс

  Требования по питанию

• Входное напряжение питания DC: 12 ... 48 В
• Потребляемая мощность: 5.4 Вт
• Ток потребления: 455 мА (12 VDC)
• Напряжение питания резервного входа DC: 12 ... 48 В
• Потребляемая мощность резервного входа: 5.4 Вт
• Ток потребления резервного входа: 455 мА (12 VDC)

  Условия эксплуатации

• Температура эксплуатации: 0 ... 60 °С
• Влажность: 5 ... 95 % (без конденсации)
• MTBF: 513139 ч

  Условия хранения

• Температура: -40 ... 85 °С

  Габариты

• Ширина: 36 мм
• Высота: 105 мм
• Глубина: 134 мм

  Стандарты и сертификаты

• Сертификаты: CE, FCC
• Вибрация и удар: МЭК 60068-2-6, МЭК 60068-2-27
• Свободное падение: МЭК 60068-2-32
• Безопасность: UL 60950-1, EN 60950-1
• Электромагнитная совместимость (EMS): МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, EN 55024
• Электромагнитные помехи (EMI): EN 55022, FCC Part 15
