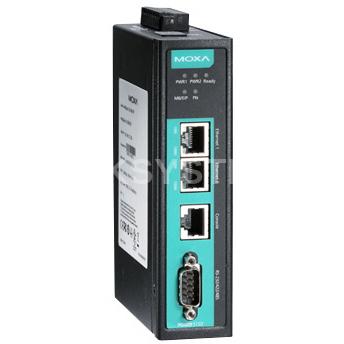

MOXA MGate 5109

Описание MOXA MGate 5109

MOXA MGate 5109 - 1-портовый преобразователь Modbus RTU/ASCII/TCP Master/Slave в DNP3 serial/TCP/UDP Master/Slave. Предусмотрены удобные режимы конфигурирования и настройки, встроенные инструменты мониторинга и диагностики.

Особенности MOXA MGate 5109

• Быстрая установка с помощью удобной веб-консоли
• Простое обслуживание со встроенными функциями мониторинга и диагностики
• Надежная производительность для работы без сбоев

Технические характеристики MOXA MGate 5109

Компания-производитель

• Название компании: MOXA

  Конструктивное исполнение

• Конструкция корпуса: Металлический корпус
• Вид монтажа: Монтаж на стене, Монтаж на DIN-рейку
• Степень защиты корпуса: IP30

  Интерфейсы ввода-вывода

• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Гальваническая развязка по RS-232/422/485: 2000 В
• Тип коннектора: 1xDB9M

  Сетевые порты

• Количество Ethernet-разъемов: 2 (1 IP, Ethernet cascade)
• Количество 10/100 Mb Ethernet: 2 (1 IP, Ethernet cascade)

  Поддерживаемые протоколы

• Стандартные протоколы: EtherNet/IP, Modbus/TCP

  Полевые протоколы

• Протокол EtherNet/IP: Да (Adapter and scanner)
• Протокол Modbus TCP: Да
• Протокол Modbus RTU: Да
• Протокол Modbus ASCII: Да

  Цифровой вывод

• Количество каналов DO: 1
• Тип DO: Сигнальное реле

  Отвод тепла

• Тип: Пассивный

  Способы оповещения и настройки

• Индикация: Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор питания 1, Индикатор питания 2, Индикатор последовательных портов
• Функциональные кнопки: 1 кнопка сброса
• Метод настройки: Telnet, Консольный порт, WEB-консоль

  Порты и кабели в комплекте

• Тип коннектора: Консольный порт RS-232 (RJ-45), MicroSD card slot

  Электропитание

• Требования по напряжению DC: 12 ... 48 В
• Мощность потребления: 5.46 Вт (12 VDC)
• Потребляемый ток: 0.455 А (12 VDC)
• Требования по напряжению DC резервного входа: 12 ... 48 В
• Мощность потребления резервного входа: 5.46 Вт (12 VDC)
• Потребляемый ток: 0.455 А (12 VDC)

  Требования к условиям использования

• Требования к температуре при работе: -0 ... 60 °С
• Требования к влажности: 5 ... 95 %
• Время наработки на отказ: 980417 ч

  Требования к условиям хранения

• Требования к температуре хранения: -40 ... 85 °С

  Размеры

• Ширина: 36 мм
• Высота: 105 мм
• Глубина: 140 мм

  Сертификация и поддерживаемые стандарты

• Наличие сертификатов: CE, FCC
• Стандарты по вибрации и ударам: МЭК 60068-2-27, МЭК 60068-2-64
• Стандарт по свободному падению: МЭК 60068-2-32
• Стандарты безопасности: UL 508, EN 60950-1
• Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8
• Стандарты по электромагнитным помехам: EN 55022 Class A, FCC Part 15 Subpart B Class A
• Стандарты по суровым условиям: ATEX Zone 2 Ex nC IIC, UL/cUL Class I Division 2 Groups A/B/C/D
• Стандарты по взрывоопасным условиям: IECEx
