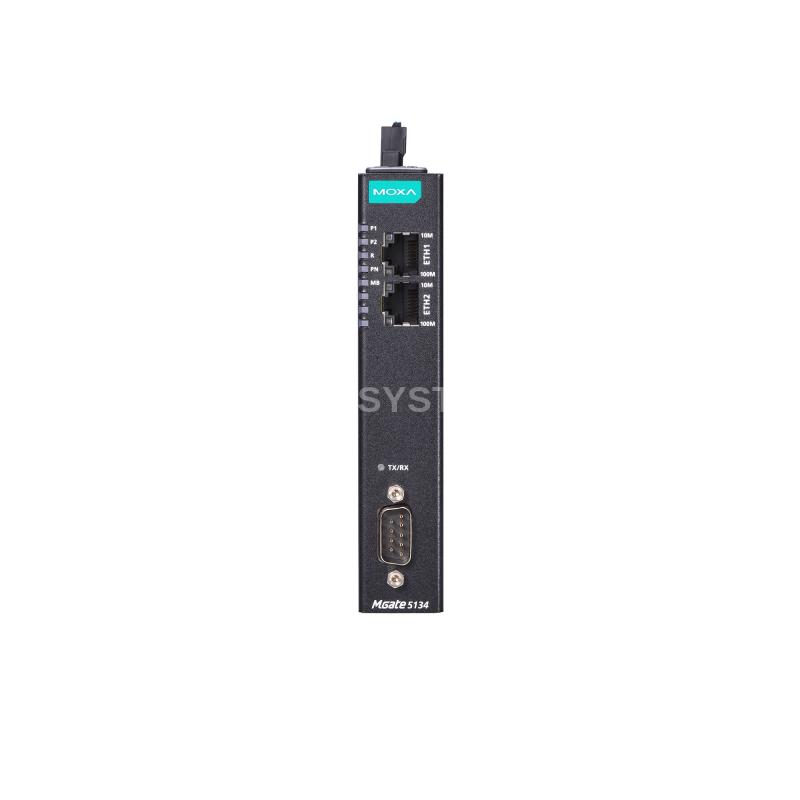

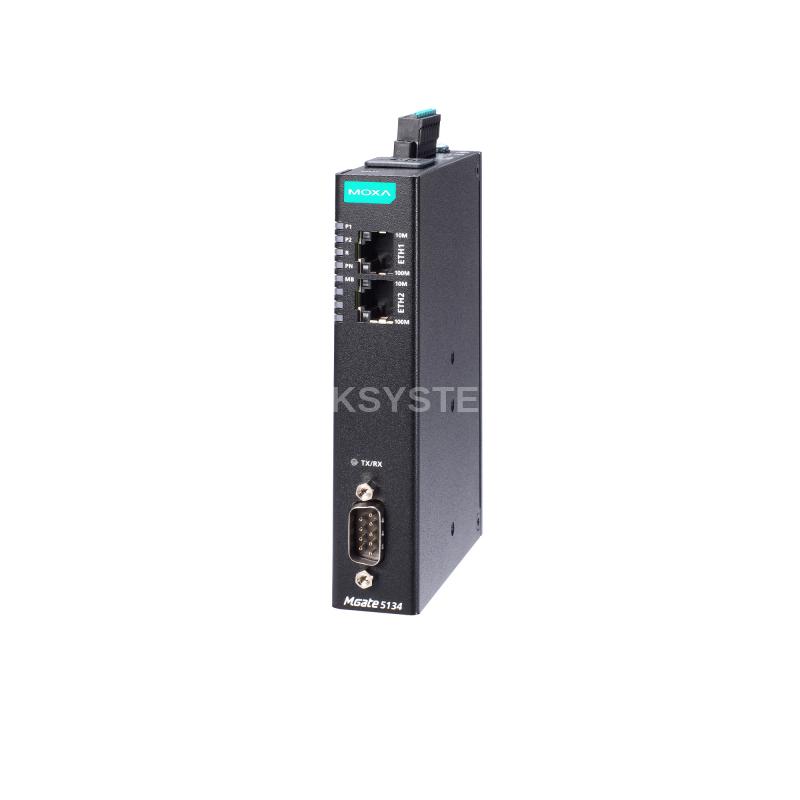

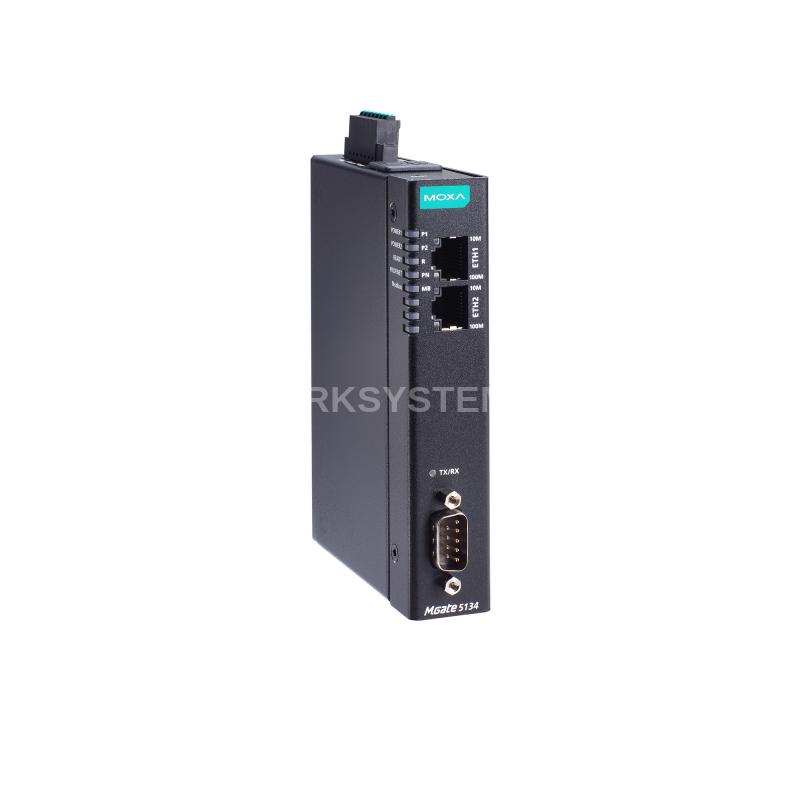

MOXA MGate 5134

Описание MOXA MGate 5134

MOXA MGate 5134 — это мощный и надежный протокол-шлюз, обеспечивающий эффективное взаимодействие между различными промышленными устройствами и сетями.

• С поддержкой протоколов Modbus TCP, Modbus RTU/ASCII и PROFINET IO Device, данный шлюз идеально подходит для применения в автоматизированных системах и обеспечивает интеграцию с существующими сетевыми решениями.
• Устройство имеет два порта Ethernet с автоопределением MDI/MDIX и может поддерживать до 32 соединений Modbus, что делает его идеальным выбором для промышленных приложений.
• ​​​​​​​Максимальная скорость передачи данных до 100 Мбит/с и магнитная изоляция Ethernet-портов до 1,5 кВ гарантируют надежную работу в условиях повышенных требований к безопасности.

Технические характеристики MOXA MGate 5134

Параметры связи:

• Порты Ethernet: 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45)
• Скорость передачи данных: 10/100 Мбит/с, auto MDI/MDIX
• Тип разъема: RJ45 (8 конт.)
• Сетевые протоколы: Modbus TCP Client, PROFINET IO Device
• Магнитная изоляция Ethernet-портов: 1,5 кВ
• Максимальное количество соединений Modbus: 32

Интерфейс Modbus:

• Протокол: Modbus RTU/ASCII Master/Slave, IEC60870-5-101 Master/Slave
• Количество портов Modbus: 1
• Передаваемые сигналы:
  • RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
  • RS-422: Tx+, Tx-, Rx+, Rx-, GND
  • RS-485 (2-проводный): Data+, Data-, GND
  • RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND
• Разъемы: DB9 'папа'
• Управление направлением передачи данных по RS-485: ADDC® (автоматическое)
• Поддерживаемые функции: 1, 2, 3, 4, 5, 6, 15, 16, 23
• Максимальное количество команд: 128
• Максимальное количество соединений: 32

Параметры последовательной связи:

• Количество последовательных портов: 1
• Тип последовательных портов: RS-232/422/485
• Разъем последовательного порта: DB9 'папа'
• Передаваемые сигналы:
  • RS-232: TxD, RxD, RTS, CTS, DTR, DSR, GND
  • RS-422: Tx+, Tx-, Rx+, Rx-, GND
  • RS-485 (2-проводный): Data+, Data-, GND
  • RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND
• Бит данных: 7, 8
• Четность: нет, чет, нечет, 0, 1
• Стоповые биты: 1, 2
• Управление потоками данных: RTS/CTS, RTS Toggle (только для RS-232)
• Протоколы последовательной связи: Modbus ASCII, Modbus RTU
• Скорость передачи данных, бит/с: 300 ~ 921600
• Резистор Pull High/Low для RS-485: 1 кОм, 150 кОм
• Управление направлением передачи данных по RS-485: ADDC® (автоматическое)
• Изоляция последовательной линии: 2 кВ

Релейный вывод:

• Количество каналов релейного вывода: 1
• Нагрузочная способность реле: 2 А при 30 В пост.

Память:

• Тип слота для установки карты памяти: 1 слот карты SD 2.0 объемом до 32 Гб

Управление устройством:

• Интерфейс управления: Web-интерфейс, последовательная консоль
• Кнопка Reset: Есть

Требования к электропитанию:

• Рабочее напряжение: 12 ~ 48 В пост.
• Потребление тока: 455 мА
• Разъем электропитания: Клемма

Условия эксплуатации:

• Рабочая температура: -10 ~ +60 °C
• Температура хранения: -40 ~ +85 °C
• Рабочая влажность: 5 ~ 95%

Защита:

• Защита от пыли и влаги: IP30

Конструктивные свойства:

• Материал корпуса: Металл

Размеры и вес:

• Габаритные размеры: 25 x 90 x 129.6 мм
• Вес нетто: 0.29 кг

Монтаж:

• Тип монтажа: На DIN-рейку
• Настенный (опционально)

Наличие международных сертификатов:

• Безопасность: EN 61010-2-201, UL 61010-2-201
• Электромагнитная совместимость (EMI): FCC Part 15 Subpart B Class A
• Электромагнитная совместимость (EMS): IEC 61000-4-2 (ESD), IEC 61000-4-3 RS, IEC 61000-4-4 (EFT), IEC 61000-4-5 Surge, IEC 61000-4-6 CS, IEC 61000-4-8
• Электромагнитная совместимость (EMC): EN 61000-6-2, EN 61000-6-4
• Удары: IEC 60068-2-27
• Свободное падение: IEC 60068-2-31
• Вибрации: IEC 60068-2-64, IEC 60068-2-6

Среднее время наработки на отказ (MTBF): 1,240,821 часов

Гарантийный срок:

• Гарантийный срок: 5 лет

Комплект поставки:

• Комплект поставки: Краткое руководство пользователя, устройство
