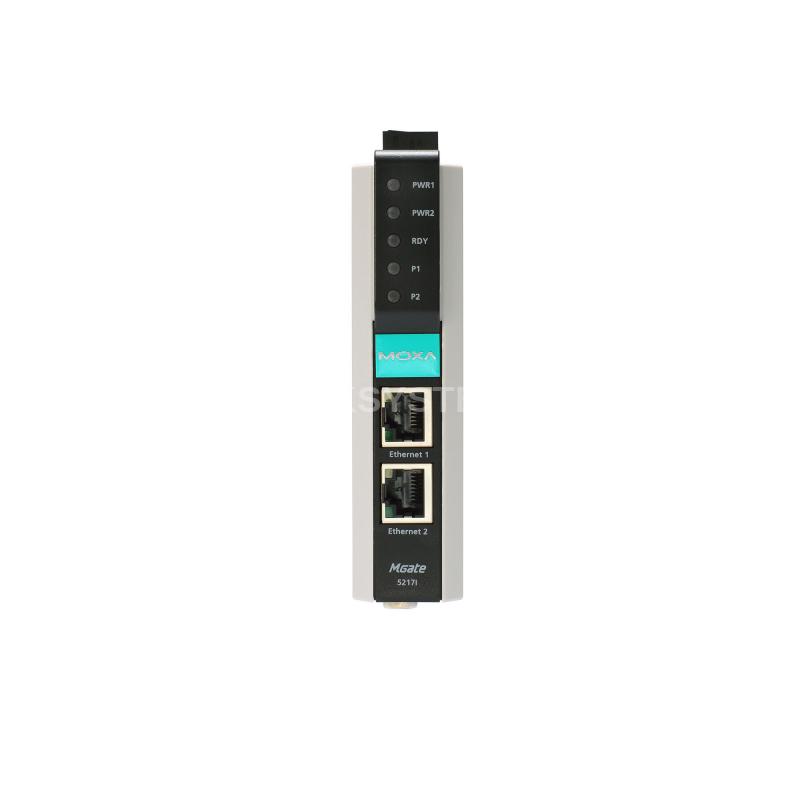

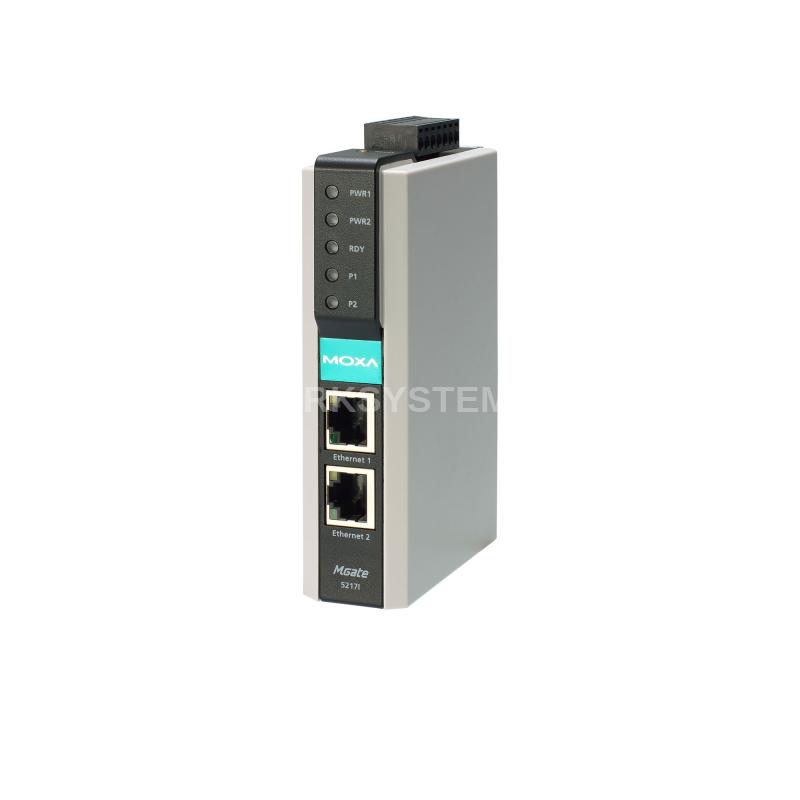

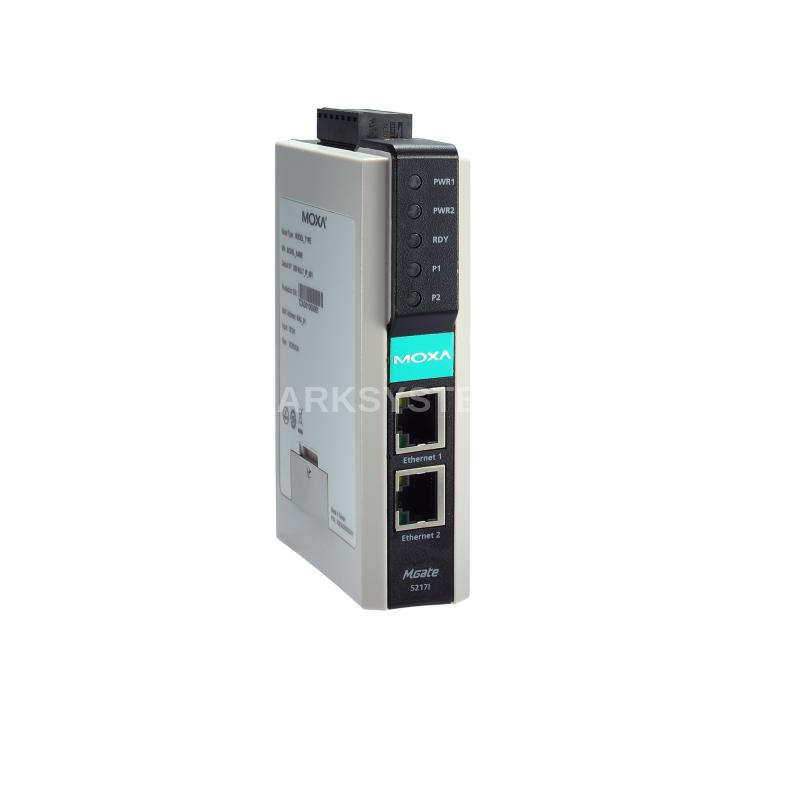

MOXA MGate 5217I-600-T

Описание MOXA MGate 5217I-600-T

MOXA MGate 5217I-600-T — это высокоэффективный протокол-шлюз, который обеспечивает интеграцию различных устройств и систем на основе протоколов Modbus и BACnet.

• Он способен обрабатывать до 600 соединений и поддерживает широкий спектр объектов BACnet, что делает его идеальным решением для автоматизации зданий и управления промышленными системами.
• Устройство включает в себя два порта Ethernet с магнитной изоляцией до 1,5 кВ и предлагает надежное соединение для передачи данных.
• ​​​​​​​Кроме того, два последовательных порта RS-232/422/485 с поддержкой скорости передачи до 921600 бит/с обеспечивают гибкость подключения к различным устройствам.
• С защищенным корпусом, надежной работой при экстремальных температурах и высокой влажности, а также с длительным временем наработки на отказ, MOXA MGate 5217I-600-T является надежным решением для удовлетворения потребностей современных промышленных приложений. Гарантия на 5 лет подчеркивает высокое качество и долговечность устройства.

Технические характеристики MOXA MGate 5217I-600-T

Параметры последовательной связи:

• Количество портов RS-232/422/485: 2
• Разъем последовательного порта: DB9 'папа'
• Бит данных: 7, 8
• Четность: нет, чет, нечет, 0, 1
• Стоповые биты: 1, 2
• Управление потоками данных: RTS/CTS, DTR/DSR, RTS Toggle (только для RS-232)
• Скорость передачи данных, бит/с: 50 ~ 921600
• Резистор Pull High/Low для RS-485: 1 кОм, 150 кОм
• Изоляция последовательной линии: 2 кВ
• Сопротивление терминального резистора: 120 Ом

Параметры связи:

• Порты Ethernet: 2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45)
• Тип разъема: RJ45 (8 конт.)
• Сетевые протоколы: Modbus TCP Client (Master), BACnet/IP Server (Slave)
• Магнитная изоляция Ethernet-портов: 1,5 кВ

Интерфейс BACnet:

• Поддерживаемые объекты BACnet:
  • Аналоговое значение
  • Аналоговый вход
  • Аналоговый выход
  • Вход со многими состояниями
  • Выход со многими состояниями
  • Двоичное значение
  • Двоичный вход
  • Двоичный выход
  • Значение со многими состояниями
  • Положительное целое значение
  • Целое значение
• Объем памяти: 600 соединений
• Режим: Сервер (Slave)

Интерфейс Modbus:

• Протокол: Modbus RTU/ASCII (Master), Modbus TCP Client (Master)
• Количество портов Modbus: 1
• Передаваемые сигналы:
  • RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
  • RS-422: Tx+, Tx-, Rx+, Rx-, GND
  • RS-485 (2-проводный): Data+, Data-, GND
  • RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND
• Управление направлением передачи данных по RS-485: ADDC® (автоматическое)
• Поддерживаемые функции: 1, 2, 3, 4, 5, 6, 16
• Максимальное количество команд Modbus: 600

Релейный вывод:

• Количество каналов релейного вывода: 1
• Нагрузочная способность реле: 1 А при 30 В пост.

Управление устройством:

• Интерфейс управления: Telnet-консоль, Web-интерфейс, утилита Device Search Utility (DSU)
• Кнопка Reset: Есть
• MIB-базы: RFC1213, RFC1317

Требования к электропитанию:

• Рабочее напряжение: 12 ~ 48 В пост., 24 В перем.
• Потребление тока: 300 мА при 24 В перем., 510 мА при 12 В пост.
• Разъем электропитания: Клемма

Условия эксплуатации:

• Рабочая температура: -40 ~ +75 °C
• Температура хранения: -40 ~ +85 °C
• Рабочая влажность: 5 ~ 95%

Защита:

• Защита от пыли и влаги: IP30

Конструктивные свойства:

• Материал корпуса: Пластик

Размеры и вес:

• Габаритные размеры: 29 x 89.2 x 124.5 мм
• Вес нетто: 0.38 кг

Монтаж:

• Тип монтажа: На DIN-рейку, настенный (опционально)

Наличие международных сертификатов:

• Безопасность: IEC 62368-1, UL 62368-1
• Электромагнитная совместимость (EMI): CISPR 32, FCC Part 15 Subpart B Class A
• Электромагнитная совместимость (EMS): IEC 61000-4-11, IEC 61000-4-2 (ESD), IEC 61000-4-3 RS, IEC 61000-4-4 (EFT), IEC 61000-4-5 Surge, IEC 61000-4-6 CS, IEC 61000-4-8
• Электромагнитная совместимость (EMC): EN 55032/35
• Удары: IEC 60068-2-27
• Свободное падение: IEC 60068-2-32
• Вибрации: IEC 60068-2-64, IEC 60068-2-6

Среднее время наработки на отказ (MTBF): 1,277,500 часов

Гарантийный срок:

• Гарантийный срок: 5 лет

Комплект поставки:

• Комплект поставки: Краткое руководство пользователя, устройство
