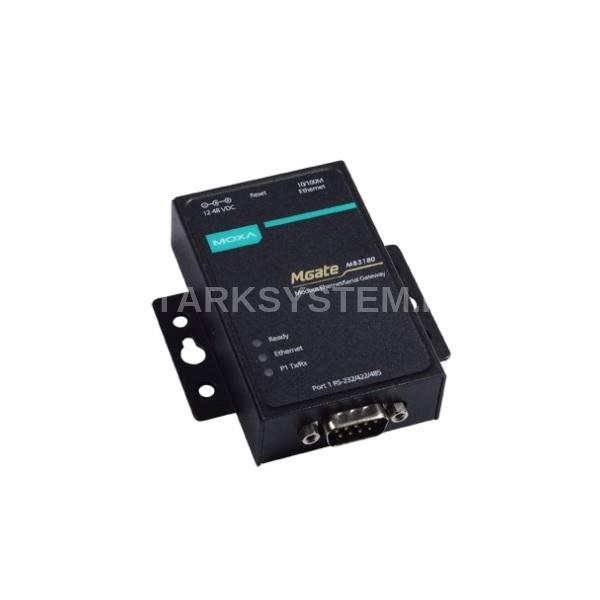

MOXA MGate MB3180

Описание MOXA MGate MB3180

MOXA MGate MB3180 - 1-портовый преобразователь Modbus-RTU/ASCII (RS-232/422/485) в Modbus/TCP. 1‐портовые  Modbus‐шлюзы,  предназначенные  для  преобразования  протоколов  Modbus TCP  и  Modbus ASCII/RTU.  Они  используются  для  контроля  последовательных  ведомых  устройств  ведущими  Ethernet‐устройствами,  или  для  контроля  Ethernet‐ведомых  устройств  последовательными  ведущими  устройствами. Одновременно  можно  подключить  до  16TCP  ведущих  и  до  31  последовательного  ведомого  устройства.

Технические характеристики MOXA MGate MB3180

Интерфейс Modbus

• Протокол Modbus RTU/ASCII Slave/Master

• Количество портов 1
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Разъемы DB9 "папа"
• Управление направлением передачи данных по RS-485 ADDC® (автоматическое)

Параметры последовательной связи

• Бит данных 7, 8

• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 2
• Управление потоками данных RTS/CTS, DTR/DSR (только для RS-232)
• Скорость передачи данных 50 бит/с ~ 921.6 кбит/с

Интерфейс Ethernet

• Количество портов 1

• Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара"
• Разъемы RJ45 (8 конт.)
• Сетевые протоколы Modbus TCP
• Гальваническая изоляция, кВ 1.5

Управление устройством

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консоль

• Утилита MGate Manager Suite
• Кнопка Reset Есть

Требования по электропитанию

• Рабочее напряжение 12 ~ 48 В (пост.)

• Потребление тока 200 мА (макс.)
• Разъем электропитания Концентрический штекер

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-20 ~ 85

Наличие международных сертификатов

• Безопасность EN 60950-1; UL 60950-1

• Электромагнитная совместимость (EMI)EN 55022 Class A; EN 55024; EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-5; EN 61000-4-6; EN 61000-4-8; EN 61000-4-11; FCC Part 15 Subpart B Class A
• Среднее время наработки на отказ (MTBF), часов 628376

Конструктивные свойства

• Габаритные размеры, мм 22 x 52 x 80

• Материал корпуса Металл
• Защита от пыли и влаги IP30
• Масса нетто, г 340
• Монтаж Настольный/настенный; на DIN-рейку (опционально)
• Комплект поставки Устройство, краткое руководство пользователя, документация и ПО на CD, блок питания.
