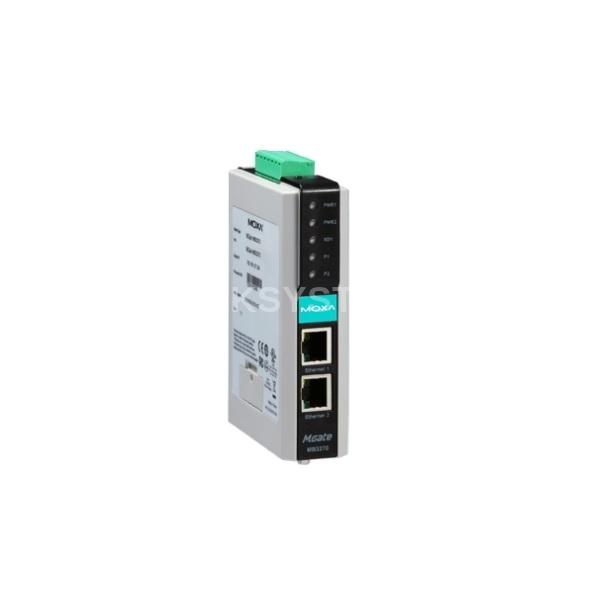

MOXA MGate MB3270

Описание MOXA MGate MB3270

MOXA MGate MB3270 - 2-портовые Modbus-шлюзы с расширенными возможностями, предназначенные для преобразования протоколов Modbus TCP и Modbus ASCII/RTU. Они используются для контроля последовательных ведомых устройств ведущими Ethernet устройствами, или для контроля Ethernet ведомых устройств последовательными ведущими устройствами. Одновременно можно подключить до 16 TCP ведущих и 62 последовательных ведомых устройств.

Технические характеристики MOXA MGate MB3270

Интерфейс Modbus

• Протокол Modbus RTU/ASCII Slave/Master

• Количество портов 2
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Разъемы DB9 "папа" x 2
• Управление направлением передачи данных по RS-485 ADDC® (автоматическое)
• Резистор Pull High/Low для RS-4851 кОм, 150 кОм

Параметры последовательной связи

• Бит данных 7, 8

• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 2
• Управление потоками данных RTS/CTS, DTR/DSR (только для RS-232)
• Скорость передачи данных 50 бит/с ~ 921.6 кбит/с

Интерфейс Ethernet

• Количество портов 2 (1 IP)

• Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара"
• Разъемы RJ45 (8 конт.)
• Сетевые протоколы Modbus TCP
• Гальваническая изоляция, кВ 1.5

Релейные выходы

• Релейные выходы 1

• Нагрузочная способность реле До 1 А при 30 В пост.

Управление устройством

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консоль

• Кнопка Reset Есть

Требования по электропитанию

• Рабочее напряжение 12 ~ 48 В (пост.)

• Потребление тока 435 мА (макс.)
• Разъем электропитания Клеммы

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85

Наличие международных сертификатов

• Безопасность EN 60950-1; UL508

• Взрывобезопасность UL/cUL Class 1 Division 2; ATEX Zone 2
• Электромагнитная совместимость (EMI) EN 55022 Class A; EN 55024; EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-5; EN 61000-4-6; EN 61000-4-8; EN 61000-4-11; FCC Part 15 Subpart B Class A
• Применение в морских системах DNV
• Среднее время наработки на отказ (MTBF), часов 125234

Конструктивные свойства

• Габаритные размеры, мм 29 x 89.2 x 118.5

• Материал корпуса Пластик
• Масса нетто, г 380
• Монтаж На DIN-рейку
• Комплект поставки Устройство, краткое руководство пользователя, документация и ПО на CD.
