Описание
Описание MOXA MGate MB3270I-T

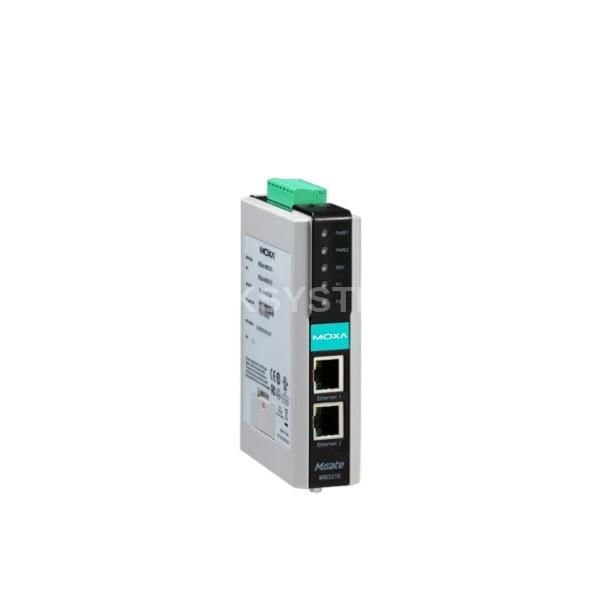

MOXA MGate MB3270I-T - 2-портовый преобразователь Modbus-RTU/ASCII (RS-232/422/485) в Modbus/TCP в промышленном исполнении с изоляцией 2 КВ с расширенным диапазоном температур -40 ~ +75C. Они используются для контроля последовательных ведомых устройств ведущими Ethernet устройствами, или для контроля Ethernet ведомых устройств последовательными ведущими устройствами. Одновременно можно подключить до 16 TCP ведущих и 62 последовательных ведомых устройств.
Технические характеристики MOXA MGate MB3270I-T
Интерфейс Modbus
- Протокол Modbus RTU/ASCII Slave/Master
- Количество портов 2
- Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
- RS-422: Tx+, Tx-, Rx+, Rx-, GND
- RS-485 (2-проводный): Data+, Data-, GND
- RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
- Разъемы DB9 "папа" x 2
- Управление направлением передачи данных по RS-485 ADDC® (автоматическое)
- Резистор Pull High/Low для RS-4851 кОм, 150 кОм
Параметры последовательной связи
- Бит данных 7, 8
- Четность нет, чет, нечет, 0, 1
- Стоповых бит 1, 2
- Управление потоками данных RTS/CTS, DTR/DSR (только для RS-232)
- Скорость передачи данных 50 бит/с ~ 921.6 кбит/с
Интерфейс Ethernet
- Количество портов 2
- Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара"
- Разъемы RJ45 (8 конт.)
- Гальваническая изоляция, кВ 2
- Сетевые протоколы Modbus TCP
- Гальваническая изоляция, кВ 1.5
Релейные выходы
- Релейные выходы 1
- Нагрузочная способность реле До 1 А при 30 В пост.
Управление устройством
- Способы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консоль
- Кнопка Reset Есть
Требования по электропитанию
- Рабочее напряжение 12 ~ 48 В (пост.)
- Потребление тока 510 мА (макс.)
- Разъем электропитания Клеммы
Требования к окружающей среде
- Рабочая температура, град. C -40 ~ +75
- Рабочая влажность, %5 ~ 95
- Температура хранения, град. C-40 ~ 85
Наличие международных сертификатов
- Безопасность EN 60950-1; UL508
- Взрывобезопасность UL/cUL Class 1 Division 2; ATEX Zone 2
- Электромагнитная совместимость (EMI) EN 55022 Class A; EN 55024; EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-5; EN 61000-4-6; EN 61000-4-8; EN 61000-4-11; FCC Part 15 Subpart B Class A
- Применение в морских системах DNV
- Среднее время наработки на отказ (MTBF), часов 125234
Конструктивные свойства
- Габаритные размеры, мм 29 x 89.2 x 118.5
- Материал корпуса Пластик
- Масса нетто, г 380
- Монтаж На DIN-рейку
- Комплект поставки Устройство, краткое руководство пользователя, документация и ПО на CD.
