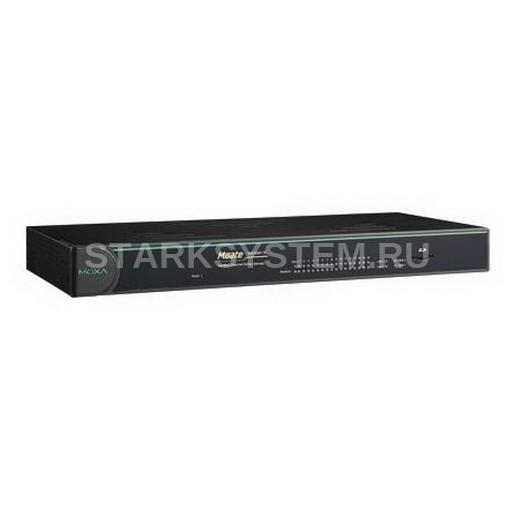

MOXA MGate MB3660-8-2AC

Описание MOXA MGate MB3660-8-2AC

Преобразователь MOXA MGate MB3660-8-2AC — высокотехнологичный продукт, лидер линейки промышленных шлюзов для конвертации Modbus RTU/ASCII в Modbus TCP. Восемь независимых универсальных COM-портов могут связать в единую сеть до 248 последовательных ведомых устройств. Собственный буфер памяти и инновационная технология активного опроса увеличивает его скорость в 10 раз. А два Ethernet-порта с независимыми IP-адресами и сдвоенный электрический контур обеспечивают полное резервирование маршрутов питания и передачи данных.

Особенности MOXA MGate MB3660-8-2AC:

• 8 COM-портов RS-232/422/485 с разъемами DB9M. Скорость: до 921,6 Кбит/с. Направления конвертации: Serial-to-Ethernet, Serial-to-Serial. Master mode: 128 TCP slaves. Slave mode: 256 TCP masters.
• Ethernet-порты 10/100 Мбит/с с разъемами RJ-45 могут использовать единый или независимые IP-адреса для организации резервного маршрута связи.
• Преобразователь выполняет функции удаленного контроллера. Встроенный буфер памяти и SD-карта позволяют самостоятельно опрашивать конечные устройства, сохраняя данные и конфигурации.
• Настраиваемый (Agent Mode) и автоматический (Intelligent Mode) режимы активного опроса ускоряют получение данных в 10 раз: до 10 мс — для небольших сетей, до 1 с — для нескольких сотен устройств.
• Сдвоенный контур питания с широким диапазоном входных напряжений (100…240 VAC) гарантирует безотказную работу. Встроен релейный выход для аварийных оповещений.
• Модель защищена от ударов и вибраций (IEC-60068-2-27/32/64, IEC-60870, IEC-61373), статических разрядов, перепадов напряжения, импульсных помех (EN 55022/24, IEC 61000-4, CISPR 22, FCC), что несущественно увеличило его цену.
• Безвентиляторный металлический корпус с компактными габаритами (440х45х198) монтируется в 19-дюймовую стойку.

Благодаря инновационной технологии активного опроса MOXA MGate MB3660-8-2AC обеспечит высочайшую скорость доставки данных в SCADA-систему. Комплексное резервирование и высокая степень защиты позволяют активно использовать шлюз в дата-центрах для построения отказоустойчивой сетевой инфраструктуры и обеспечения бесперебойной работы оборудования. Пример: непрерывный мониторинг и управление системами энергоснабжения.

Технические характеристики MOXA MGate MB3660-8-2AC

• Производитель: MOXA
• Всего последовательных портов: 8
• Количество разъемов RS-232/422/485: 8
• Тип коннектора: 8xDB9M
• Количество Ethernet-разъемов: 2
• Протокол Modbus TCP: Slave, Master, Да
• Протокол Modbus RTU: Slave, Master, Да
• Протокол Modbus ASCII: Slave, Master, Да
• Тип: Пассивный

  Реализация корпуса

• Внешний вид и материал: Металл
• Монтаж: В стойку 19''
• Высота: 1 U
• IP-защита изделия: IP30

  Порты ввода-вывода

• Всего последовательных портов: 8
• Количество разъемов RS-232/422/485: 8
• Скорость RS-232/422/485 (максимум): 921600 Бит/с
• Тип коннектора: 8xDB9M

  Сетевые порты

• Количество Ethernet-разъемов: 2
• Количество 10/100 Mb Ethernet: 2
• Тип коннектора 10/100 Mb Ethernet: 2xRJ-45

  Поддерживаемые протоколы

• Стандартные протоколы: Modbus/TCP, SMTP, HTTP, Telnet, RADIUS, UDP, DNS, NTP, ARP, DHCP Client, SNMPv1, TCP/IP
• Поддержка IPv6: IPv4

  Полевые протоколы

• Протокол Modbus TCP: Slave, Master, Да
• Протокол Modbus RTU: Slave, Master, Да
• Протокол Modbus ASCII: Slave, Master, Да

  Цифровой вывод

• Количество каналов DO: 1
• Тип DO: Сигнальное реле
• Максимальный коммутируемый ток для реле с контактами (А): 2А при 30В DC

  Отвод тепла

• Тип: Пассивный

  Способы оповещения и настройки

• Индикация: LED панель
• Метод настройки: Telnet, Консольный порт, WEB-консоль

  Порты и кабели в комплекте

• Тип коннектора: Консольный порт RS-232 (RJ-45), SD card slot

  Электропитание

• Требования по напряжению AC: 100 ... 240 В
• Мощность потребления: 22.22 Вт
• Потребляемый ток: 0.101 А (при 220 В
• Требования по напряжению AC резервного входа: 100 ... 240 В
• Мощность потребления резервного входа: 22.22 Вт
• Потребляемый ток: 0.101 А (при 220 В)

  Требования к условиям использования

• Требования к температуре при работе: 0 ... 60 °С
• Требования к влажности: 5 ... 95 %
• Требования к условиям хранения
• Требования к температуре хранения: -40 ... 85 °С

  Размеры

• Ширина: 440 мм
• Высота: 45 мм
• Глубина: 198 мм

  Сертификация и поддерживаемые стандарты

• Стандарты по вибрации и ударам: МЭК 60068-2-27, МЭК 60068-2-64, МЭК 61373, МЭК 60870
• Стандарт по свободному падению: МЭК 60068-2-32
• Стандарты безопасности: UL 60950-1, EN 60950-1
• Стандарты ЭМС: МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8
• Стандарты по электромагнитным помехам: EN 55022, EN 55024, FCC Part 15 Subpart B Class A, CISPR 22 Class
