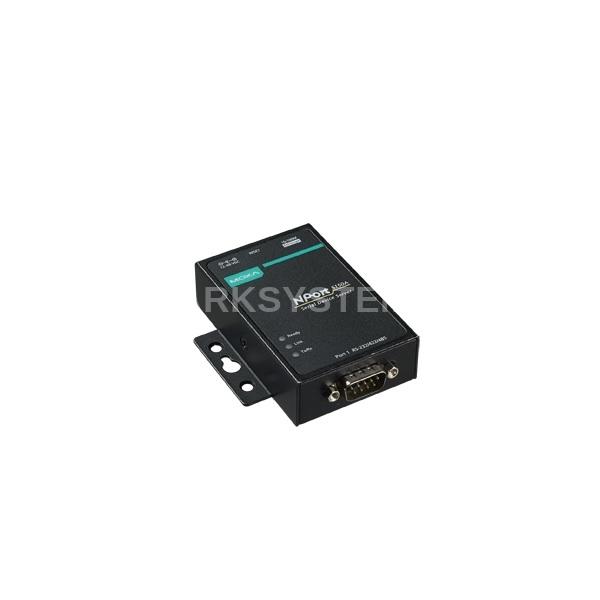

MOXA NPort 5150A-T

Описание MOXA NPort 5150A-T

MOXA NPort 5150A-T - 1-портовый усовершенствованный асинхронный сервер RS-232/422/485 в Ethernet с расширенным диапазоном температур от -40 до +75C. Асинхронный сервер спроектирован так, чтобы устройства с последовательным интерфейсом, подключенные к ним стали сетевыми и были доступны из любой точки сети. Сервер имеет ультратонкий корпус повышенной прочности, что совместно с большим числом выполняемых ими функций делает это устройство удобным, простым и надежным для Ethernet применений.

Технические характеристики MOXA NPort 5150A-T

Последовательные порты

• Количество портов 1

• Тип портов RS-232/422/485
• Разъемы DB9 "папа"
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Управление направлением передачи данных по RS-485ADDC® (автоматическое)
• Резистор Pull High/Low для RS-4851 кОм, 150 кОм

Параметры последовательной связи

• Бит данных 5, 6, 7, 8

• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 1.5, 2
• Управление потоками данных RTS/CTS и DTR/DSR (только RS-232), XON/XOFF
• Скорость передачи данных 50 бит/с ~ 921.6 кбит/с

Интерфейс Ethernet

• Количество портов 1

• Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара"
• Разъемы RJ45 (8 конт.)
• Сетевые протоколы ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, IGMP V1/2
• Гальваническая изоляция, кВ 1,5

Управление устройством

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консоль
• Кнопка Reset Есть

Требования по электропитанию

• Рабочее напряжение 12 ~ 48 В (пост.)

• Потребление тока 92,4 мА при 12 В, 52,8 мА при 24 В
• Разъем электропитания Штекер с резьбовой фиксацией

Требования к окружающей среде

• Рабочая температура, град. C -40 ~ +75
• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +75

Наличие международных сертификатов

• Безопасность UL 60950-1

• Электромагнитная совместимость (EMI) EN 55024; FCC Part 15 Subpart B Class A; CISPR 22; EN 55022; IEC 61000-4-2; IEC 61000-4-3; IEC 61000-4-4; IEC 61000-4-5; IEC 61000-4-6; IEC 61000-4-8; IEC 61000-4-11
• Среднее время наработки на отказ (MTBF), часов 2231530

Конструктивные свойства

• Габаритные размеры, мм 52 х 80 х 22

• Материал корпуса Металл
• Масса нетто, г 340
• Монтаж Настольный/настенный; на DIN-рейку (опционально)
• Комплект поставки: Устройство, краткое руководство пользователя, документация и ПО на CD.
