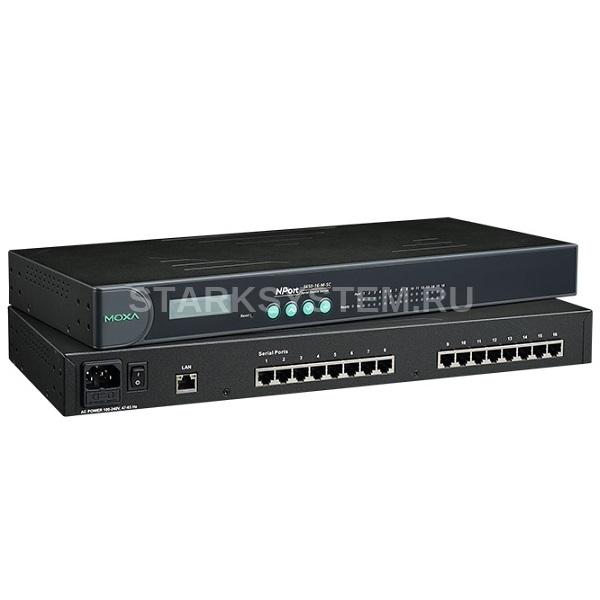

MOXA NPort 5650-16

Описание MOXA NPort 5650-16

MOXA NPort 5650-16 - 16-портовый асинхронный сервер RS-232/422/485 в Ethernet. Обеспечивает удобный и простой путь подключения до 16 устройств с последовательным интерфейсом RS-232/422/485 к Ethernet сетям для построения индустриальных сетей управления. Эти устройства защитят ваши инвестиции в аппаратную часть и обеспечат будущую возможность сетевой масштабируемости.

Кроме того, обеспечивает двунаправленную передачу данных между устройствами с последовательным интерфейсом и Ethernet. Вы сможете также централизовать управление последовательными устройствами и осуществлять управление через сеть.

Технические характеристики MOXA NPort 5650-16

Последовательные порты

• Количество портов 16

• Тип портов RS-232/422/485
• Разъемы RJ45 (8-конт.)
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Управление направлением передачи данных по RS-485 ADDC® (автоматическое)
• Резистор Pull High/Low для RS-4851 кОм, 150 кОм

Параметры последовательной связи

• Бит данных 5, 6, 7, 8

• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 1.5, 2
• Управление потоками данных XON/XOFF
• Скорость передачи данных 50 бит/с ~ 921.6 кбит/с

Интерфейс Ethernet

• Количество портов 1

• Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара"
• Разъемы RJ45 (8 конт.)
• Сетевые протоколы ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, SNTP, ARP, PPP, SLIP, RTelnet, RFC2217
• Гальваническая изоляция, кВ 1,5

ЖК-дисплей и клавиатура для просмотра/изменения настроек

• ЖК-дисплей и клавиатура для просмотра/изменения настроек Есть

Управление устройством

• Способы настройки Windows-утилита, Web-консоль, Telnet-консоль

• Кнопка Reset Есть

Требования по электропитанию

• Рабочее напряжение 100 ~ 240 В (перем.)

• Потребление тока 158 мА при 100 В перем., 102 мА при 240 мА перем.
• Разъем электропитания Разъём C14

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 55

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85

Наличие международных сертификатов

• Безопасность EN 60950-1, UL 60950-1

• Электромагнитная совместимость (EMI)EN 55022 Class A, EN 55024, FCC Part 15 Subpart B Class A
• Среднее время наработки на отказ (MTBF), часов 104767

Конструктивные свойства

• Габаритные размеры, мм 440 х 45 х 198

• Материал корпуса Металл
• Масса нетто, г 3460
• Монтаж В стойку 19"
• Комплект поставки Устройство, документация и ПО на CD, кабель питания, краткое руководство пользователя.
