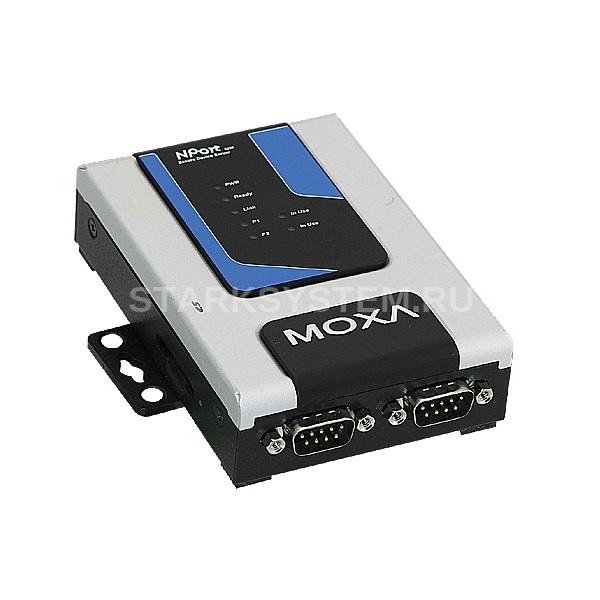

MOXA NPort 6250-S-SC

Описание MOXA NPort 6250-S-SC

MOXA NPort 6250-S-SC - 2-портовый асинхронный сервер RS-232/422/485 в Ethernet с одномодовым оптоволоконным сетевым интерфейсом. Поддерживает SSL и SSH соединения, это означает, что он может использоваться для подключения устройств с последовательным интерфейсом к Ethernet сети с шифрованием данных.

3 в 1 сервере устройства с последовательным интерфейсом поддерживают RS-232, RS-422 и RS-485, каждый из которых может быть выбран во время конфигурации. Сервер поддерживает SSL и SSH протоколы, которые обеспечивают безопасную передачу данных через TCP/IP Ethernet сети. Пользователи могут быть уверены, что их данные надежно и защищено передаются по сети.

Сервер имеет буфер на 64 KB для сохранения данных портов, служащий для временного хранения данных при обрыве Ethernet соединения. При восстановлении Ethernet соединения данные немедленно передаются. Для расширения буфера может использоваться память на SD карте.

Технические характеристики MOXA NPort 6250-S-SC

Последовательные порты

• Количество портов 2

• Тип портов RS-232/422/485
• Разъемы DB9 "папа"
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Управление направлением передачи данных по RS-485 ADDC® (автоматическое)
• Резистор Pull High/Low для RS-4851 кОм, 150 кОм

Параметры последовательной связи

• Бит данных 5, 6, 7, 8

• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 1.5, 2
• Управление потоками данных RTS/CTS, DTR/DSR, XON/XOFF
• Скорость передачи данных 50 бит/с ~ 921.6 кбит/с

Интерфейс Ethernet

• Количество портов 1

• Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара"
• Разъемы RJ45 (8 конт.)
• Сетевые протоколы ICMP, IPv4/v6, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1/V2c/V3, HTTP, SMTP, ARP, PPPoE
• Гальваническая изоляция, кВ 1.5

Характеристики оптоволоконного интерфейса

• Тип интерфейса Одномодовое оптоволокно

• Дальность передачи по оптоволокну, км до 40 км (кабель 9/125 мкм)
• Длина волны по оптоволокну, нм 1310 нм
• Мощность оптического передатчика, дБм -5
• Чувствительность оптического приемника, дБм -34
• Допустимые потери в канале связи, дБм 29
• Насыщение приемника, дБм -3

Установка внешней карты памяти

• Тип слота Слот для SD-карты объемом до 2 Гб

Управление устройством

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консоль

• Кнопка Reset Есть

Требования по электропитанию

• Рабочее напряжение 12 ~ 48 В (пост.)

• Потребление тока 376 мА при 12 В, 193 мА при 24 В
• Разъем электропитания Штекер с резьбовой фиксацией

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 55

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +75

Наличие международных сертификатов

• Безопасность EN 60950-1; UL 60950-1

• Электромагнитная совместимость (EMI) EN 55022 Class A; EN 55024; EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-5; EN 61000-4-6;EN 61000-4-8; EN 61000-4-11; FCC Part 15 Subpart B Class A
• Среднее время наработки на отказ (MTBF), часов 1947486

Конструктивные свойства

• Габаритные размеры, мм 77 х 111 х 29

• Материал корпуса Металл
• Масса нетто, г 730
• Монтаж Настольный/настенный на DIN-рейку (опционально)
• Комплект поставки Устройство, краткое руководство пользователя, документация и ПО на CD, блок питания.
