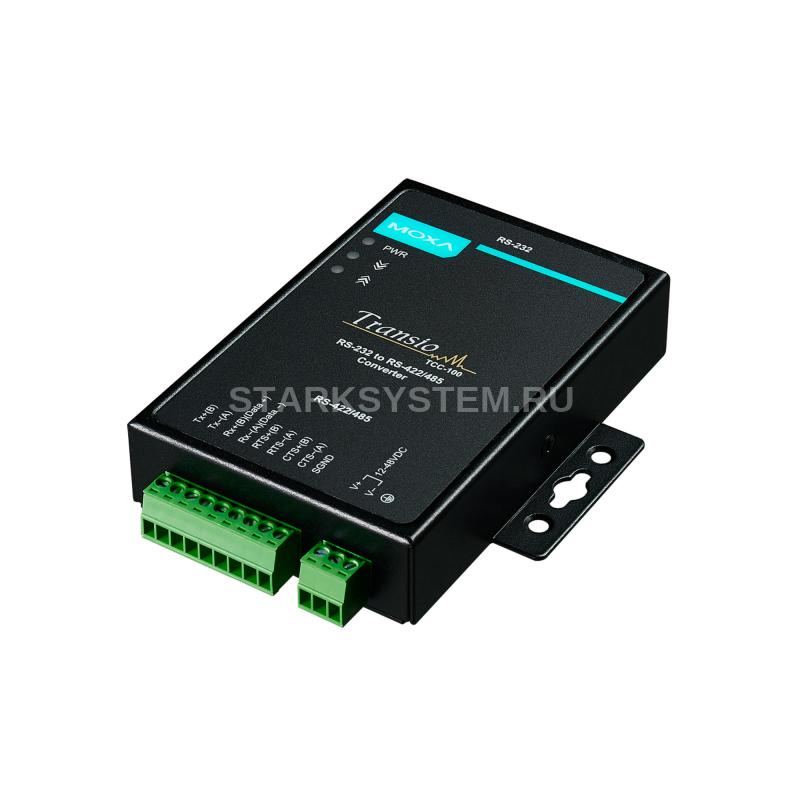

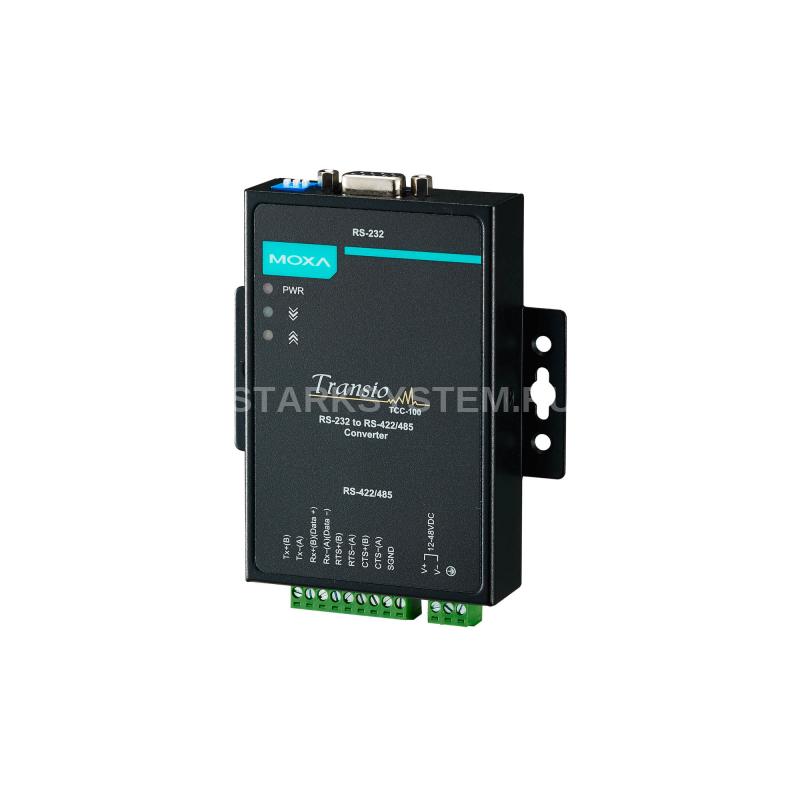

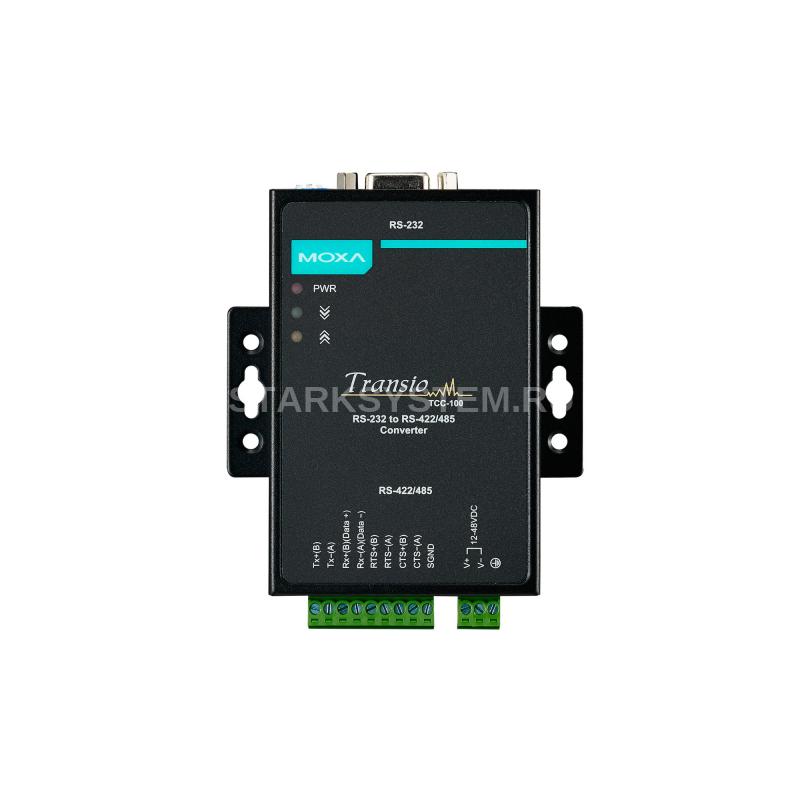

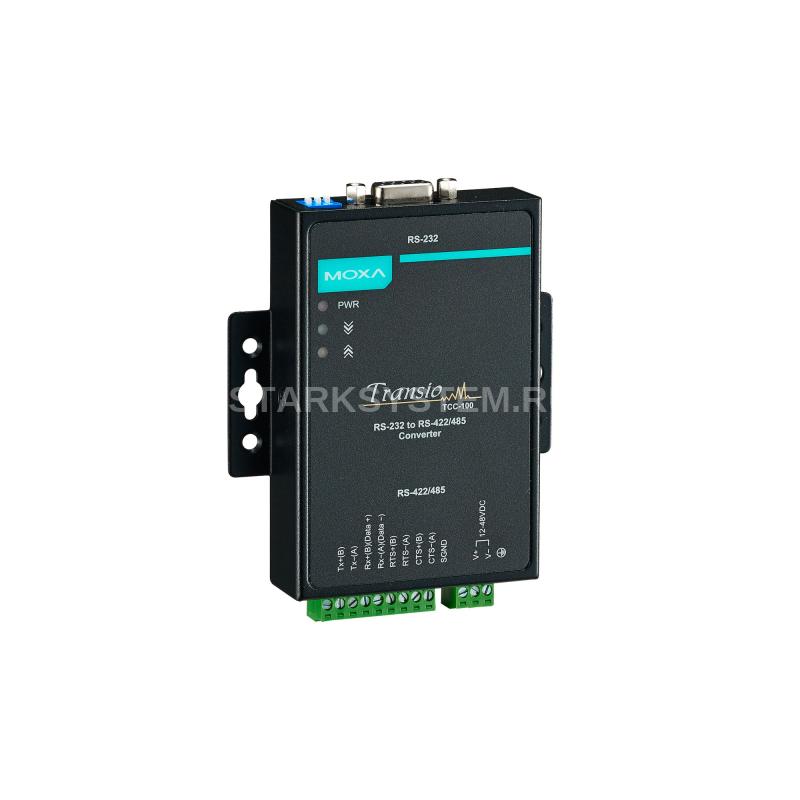

MOXA TCC-100

Описание MOXA TCC-100

Преобразователь интерфейсов MOXA TCC-100 является надежным решением для преобразования интерфейса RS-232 в RS-422/485 и идеально подходит для использования в различных промышленных и автоматизированных системах.

• Преобразование RS-232 в RS-422 с поддержкой сигналов RTS/CTS
• Преобразование RS-232 в 2- или 4-проводный RS-485
• Настольный/настенный монтаж или крепление на DIN-рейку
• Светодиодная индикация PWR, Tx и Rx
• Защита от всплесков напряжения, 16 KV ESD
• Гальваническая изоляция 2 КВ по питанию и сигналам RS-422/485 (TCC-100I)

Технические характеристики MOXA TCC-100

Входной интерфейс

• Тип входного интерфейса: RS-232
• Тип разъема: DB9 'мама'

Выходной интерфейс

• Тип выходного интерфейса: RS-422/485
• Тип разъема: Клемма под винт

Параметры последовательной связи

• Передаваемые сигналы:
  • RS-232: TxD, RxD, RTS, CTS, GND
  • RS-422: Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND
  • RS-485 (2-проводный): Data+, Data-, GND
  • RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND
• Скорость передачи данных: 50 ~ 921600 бит/с

Требования к электропитанию

• Рабочее напряжение: 12 ~ 48 В пост.
• Потребление тока: 85 мА при 12 В
• Защита от неверной полярности: Есть

Условия эксплуатации

• Рабочая температура: -20 ~ +60 °C
• Температура хранения: -40 ~ +85 °C
• Рабочая влажность: 5 ~ 95 %

Защита

• Защита от импульсных помех: 15 кВ

Конструктивные свойства

• Материал корпуса: Металл

Размеры и вес

• Габаритные размеры: 67x100.4x22 мм
• Вес нетто: 0.15 кг

Монтаж

• На DIN-рейку
• Настольный/настенный

Наличие международных сертификатов

• Безопасность: UL60950-1
• Электромагнитная совместимость (EMI): CISPR 32, FCC Part 15 Subpart B Class B
• Электромагнитная совместимость (EMS): IEC 61000-4-2 (ESD), IEC 61000-4-3 RS, IEC 61000-4-4 (EFT), IEC 61000-4-5 Surge, IEC 61000-4-6 CS, IEC 61000-4-8
• Электромагнитная совместимость (EMC): EN 55032/24

Среднее время наработки на отказ (MTBF)

• Часы: 3017857

Гарантийный срок

• 5 лет

Комплект поставки​​​​​​​

• Краткое руководство пользователя
• Крепеж для монтажа на DIN-рейку
• Устройство
