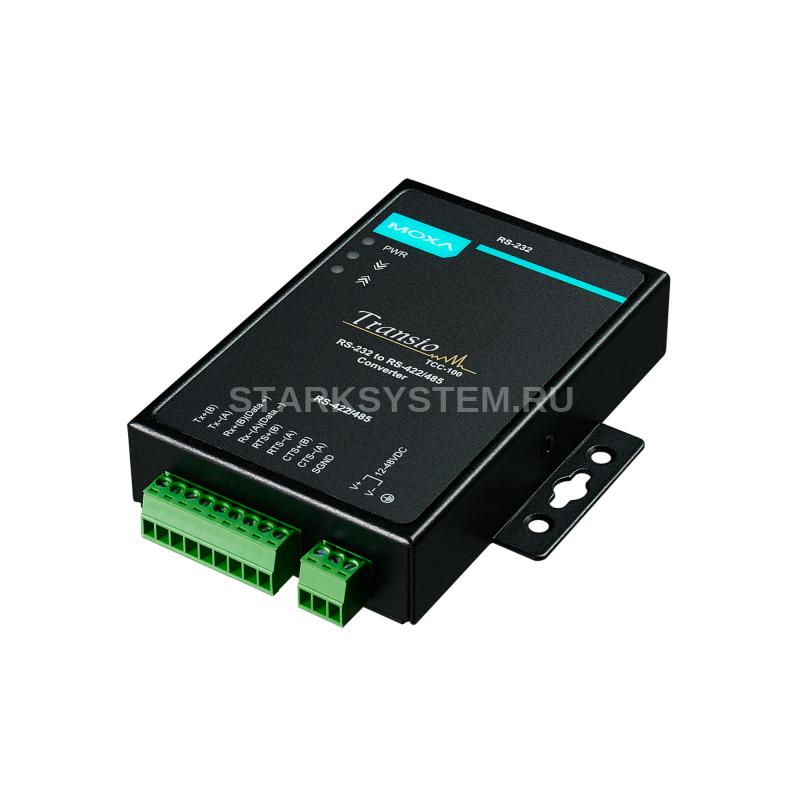

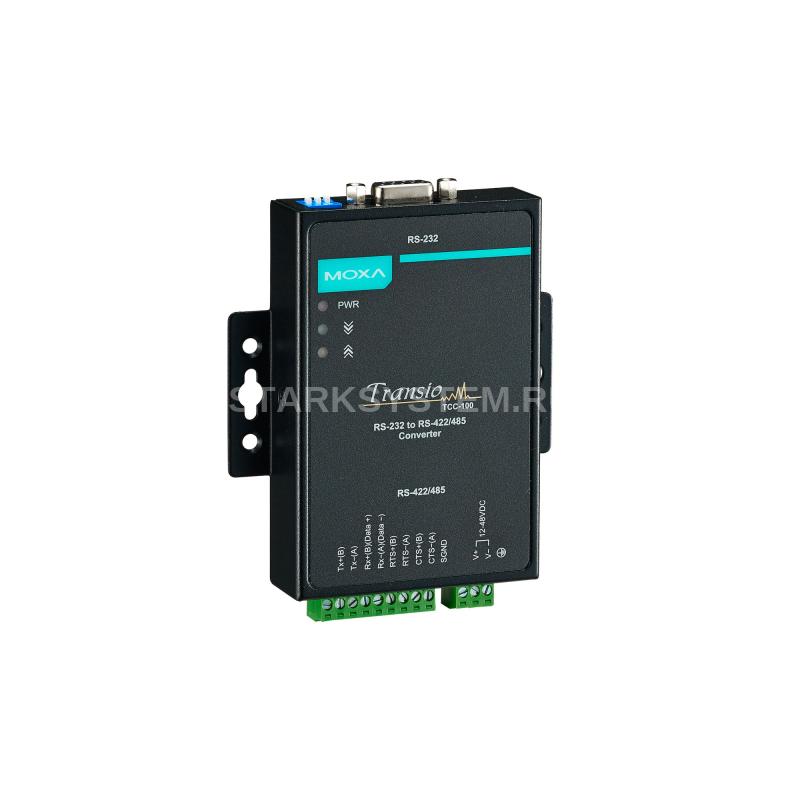

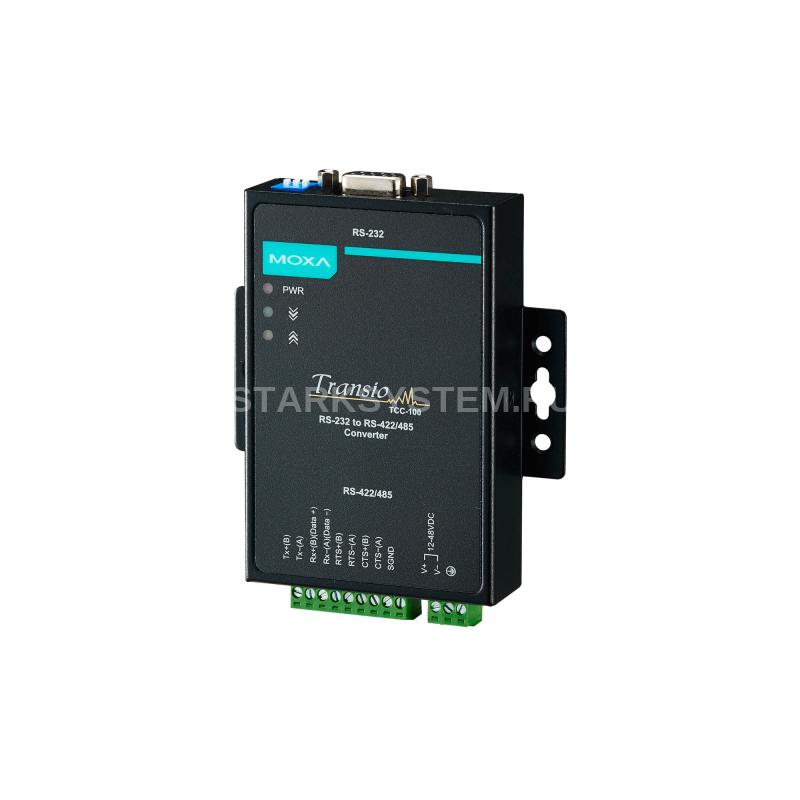

MOXA TCC-100I

Описание MOXA TCC-100I

MOXA TCC-100I конвертор интерфейсов RS-232 в RS- 422/485. TCC-100I имеет гальваническую развязку 2 KV. Позволяет подключать RS-232 устройства к промышленным сетям RS-422/RS-485 и увеличивать дальность передачи до 1.2 км. Интерфейсы RS-422/485 преодолевают ограничения по расстоянию за счет использования дифференциальных сигналов для передачи данных и служебной информации. Однако большая дальность передачи и поддержка многоточечных соединений – не единственно важные моменты для промышленных приложений. Не менее значимы такие особенности, как конструктив устройства, особенности электрического подключения, питание, защита от импульсных помех. TCC-100I имеет гальваническую изоляцию, что позволяет использовать устройство в жестких промышленных средах. Индустриальное исполнение, возможность монтажа на DIN-рейку, внешний блок питания и оптическая изоляция делают TCC-100I отличным решением для промышленных приложений. TCC-100/100I позволяют подключать устройства TCC-100 к промышленным линиям RS-422/485 без каких-либо модификаций в их аппаратной или программной части

Особенности TCC-100I

• Преобразование RS-232 в RS-422 с поддержкой сигналов RTS/CTS
• Преобразование RS-232 в 2- или 4-проводный RS-485
• Настольный/настенный монтаж или крепление на DIN-рейку
• Светодиодная индикация PWR, Tx и Rx
• Защита от всплесков напряжения, 16 KV ESD
• Гальваническая изоляция 2 КВ по питанию и сигналам RS-422/485

Технические характеристики MOXA TCC-100I

Входной интерфейс

• Тип входного интерфейса: RS-232 
• Тип разъема: DB9 'мама' 

Выходной интерфейс

• Тип выходного интерфейса: RS-422/485 
• Тип разъема: клеммы под винт 

Параметры последовательной связи

• Передаваемые сигналы: RS-232: TxD, RxD, RTS, CTS, GND, RS-422: Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS-, GND, RS-485 (2-проводный): Data+, Data-, GND, RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
• Скорость передачи данных, бит/с: 50 ~ 921600 
• Изоляция последовательной линии: 2 кВ 

Требования к электропитанию

• Рабочее напряжение: 12 ~ 48 В пост. 
• Потребление тока: 150 мА при 12 В
• Защита от неверной полярности: Есть 

Условия эксплуатации

• Рабочая температура, °C: -20 ~ +60 
• Температура хранения, °C: -40 ~ +85 
• Рабочая влажность, %: 5 ~ 95 

Защита

• Защита от импульсных помех, кВ: 15

Конструктивные свойства

• Материал корпуса: Металл 

Размеры и вес

• Габаритные размеры, мм: 67 x 100.4 x 22
• Вес нетто, кг: 0.15

Монтаж

• На DIN-рейку
• Настольный/настенный 

Наличие международных сертификатов

• Безопасность UL60950-1 
• Электромагнитная совместимость (EMI) CISPR 32, FCC Part 15 Subpart B Class B 
• Электромагнитная совместимость (EMS) IEC 61000-4-2 (ESD), IEC 61000-4-3 RS, IEC 61000-4-4 (EFT), IEC 61000-4-5 Surge, IEC 61000-4-6 CS, IEC 61000-4-8 
• Электромагнитная совместимость (EMC) EN 55032/24 
• Среднее время наработки на отказ (MTBF), часов: 3017857

Гарантийный срок

• Гарантийный срок: 5 лет 

Комплект поставки

• Краткое руководство пользователя 
• Крепеж для монтажа на DIN-рейку 
• Устройство
