MOXA TCC-120I

Описание MOXA TCC-120I

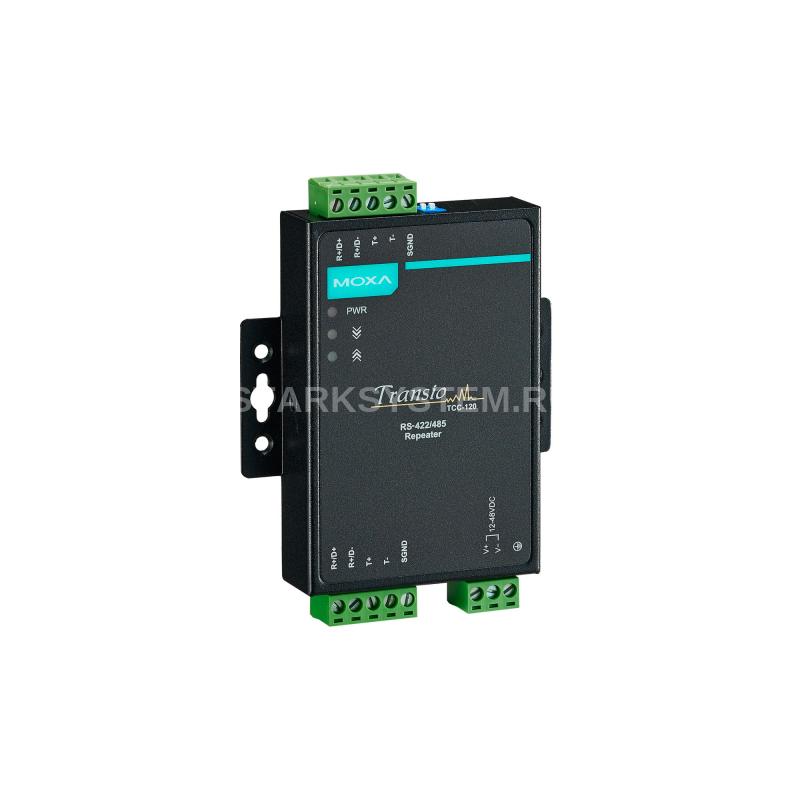

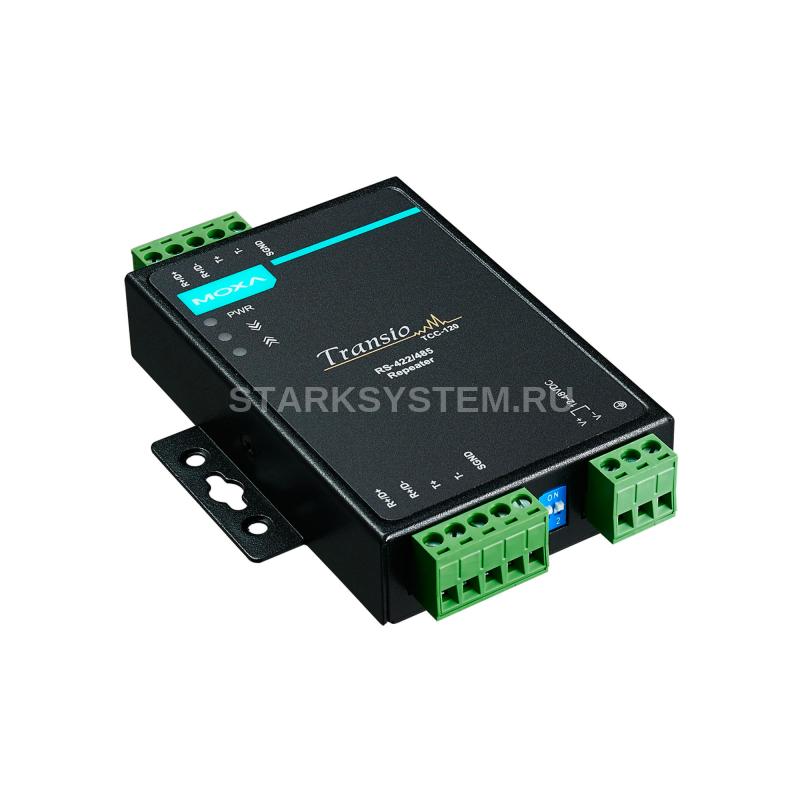

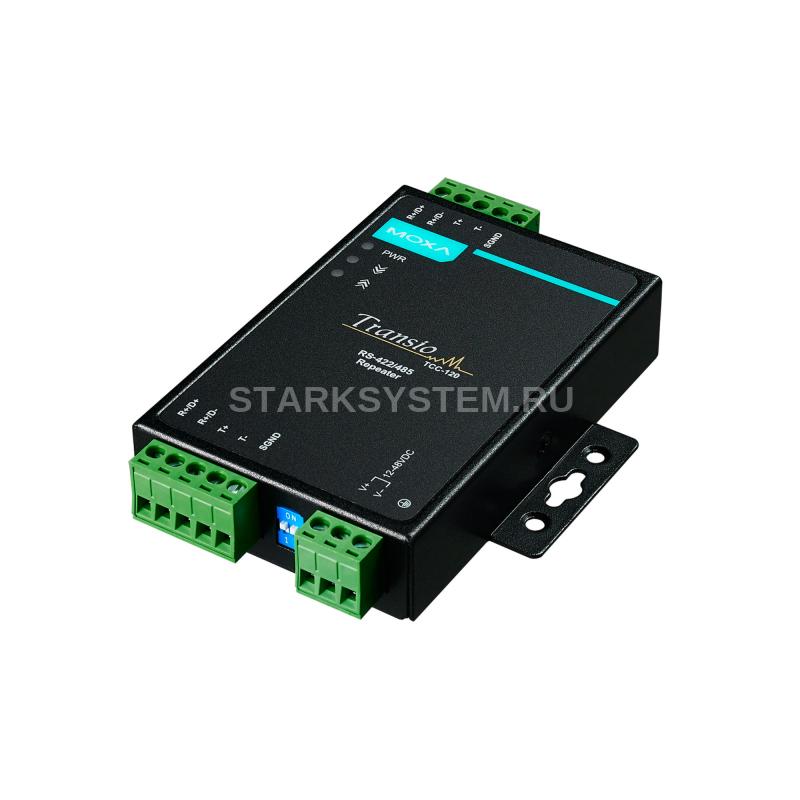

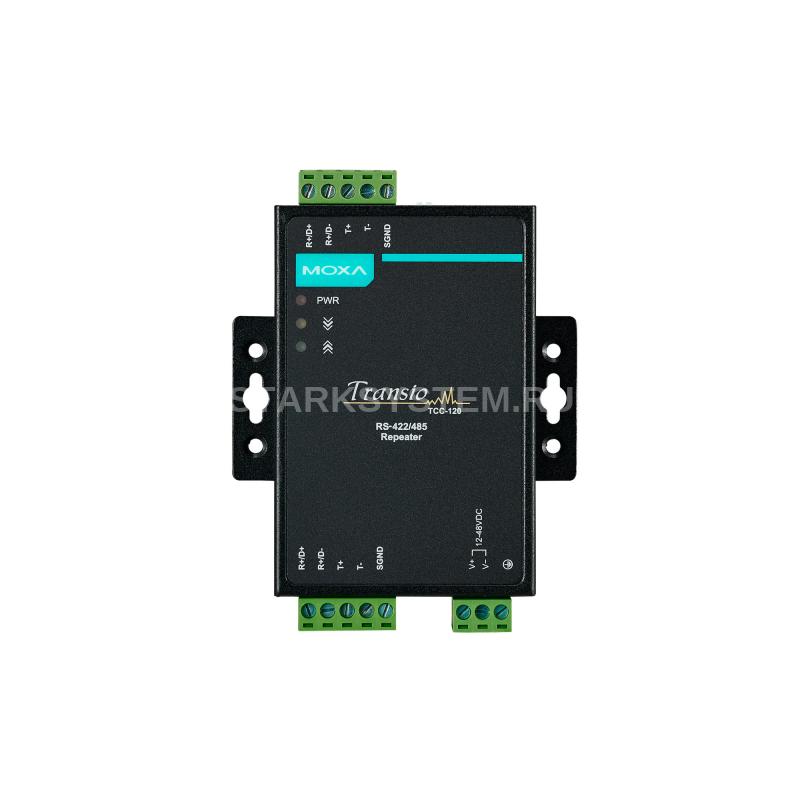

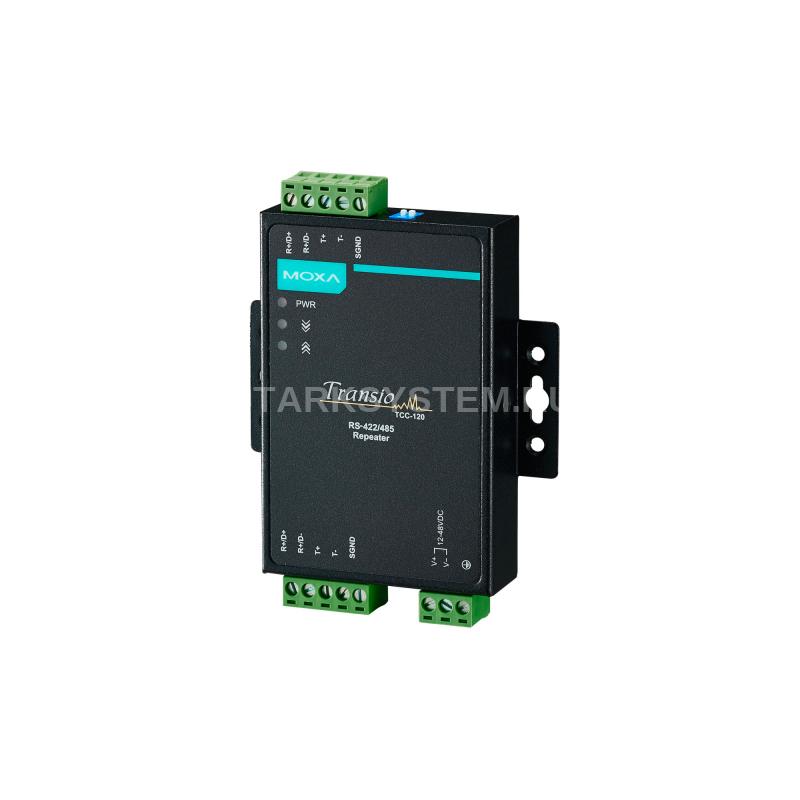

MOXA TCC-120I повторитель интерфейсов RS-422/485.

Многие устройства, используемые в современных системах офисной и промышленной автоматики, имеют интерфейсы связи RS-232 и RS-485. В некоторых случаях, однако, необходимо увеличить дальность передачи между устройствами RS-422/485. В таких случаях и пригодитсяповторитель интерфейсов RS-422/485 TCC-120/120I. Просто подключите электропитание, кабели интерфейсов к двум клеммным колодкам, установите DIP-переключатели, и устройство будет готово к использованию.

Особенности TCC-120I

• Увеличивает дальность передачи последовательного сигнала на 1,2 км
• Настольный/настенный монтаж или крепление на DIN-рейку
• Простота подключения терминального блока.
• Подключение питания к клеммной колодке.
• DIP-переключателей для выбора терминаторов интерфейса RS-422/485 (120 Ом)
• Светодиодная индикация PWR, Tx и Rx
• Гальваническая изоляция 2 КВ

Технические характеристики MOXA TCC-120I

Входной интерфейс

• Тип входного интерфейса RS-422/485 
• Тип разъема: клеммы под винт 

Выходной интерфейс

• Тип выходного интерфейса: RS-422/485 
• Тип разъема: клеммы под винт 

Параметры последовательной связи

• Передаваемые сигналы RS-422: TxD+, TxD-, RxD+, RxD-, GND, RS-485 (2-проводный): Data+, Data-, GND, RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
• Скорость передачи данных, бит/с: 50 ~ 921600 
• Изоляция последовательной линии: 2 кВ 

Требования к электропитанию

• Рабочее напряжение: 12 ~ 48 В пост. 
• Потребление тока: 180 мА при 12 В
• Защита от неверной полярности: Есть 

Условия эксплуатации

• Рабочая температура, °C: -20 ~ +60 
• Температура хранения, °C: -20 ~ +75 
• Рабочая влажность, %: 5 ~ 95 

Защита

• Защита от импульсных помех, кВ: 15

Конструктивные свойства

• Материал корпуса: Металл 

Размеры и вес

• Габаритные размеры, мм: 67x100.4x22
• Вес нетто, кг: 0.15

Монтаж

• Монтаж: На DIN-рейку, Настольный/настенный 

Наличие международных сертификатов

• Безопасность: UL60950-1 
• Электромагнитная совместимость (EMI): CISPR 32, FCC Part 15 Subpart B Class B 
• Электромагнитная совместимость (EMS): IEC 61000-4-2 (ESD), IEC 61000-4-3 RS, IEC 61000-4-4 (EFT), IEC 61000-4-5 Surge, IEC 61000-4-6 CS, IEC 61000-4-8 
• Электромагнитная совместимость (EMC): EN 55032/24 
• Среднее время наработки на отказ (MTBF), часов: 1949025

Гарантийный срок

• Гарантийный срок: 5 лет 

Комплект поставки

• Комплект поставки: Краткое руководство пользователя, Крепеж для монтажа на DIN-рейку, Устройство
