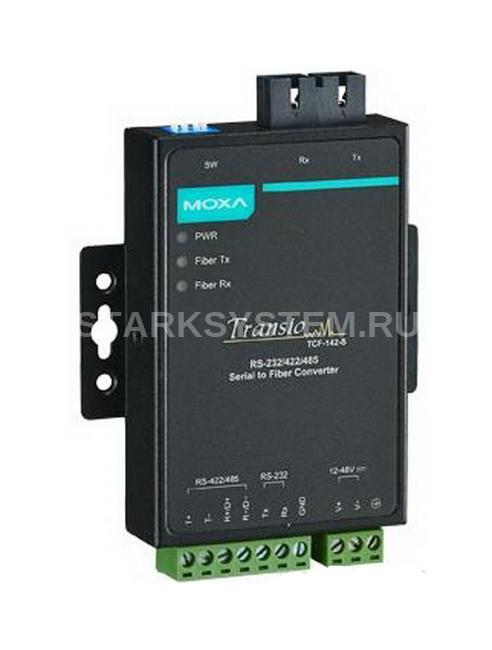

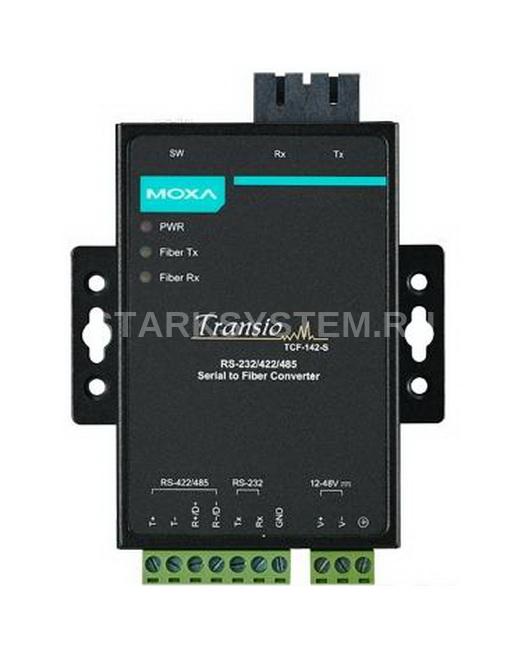

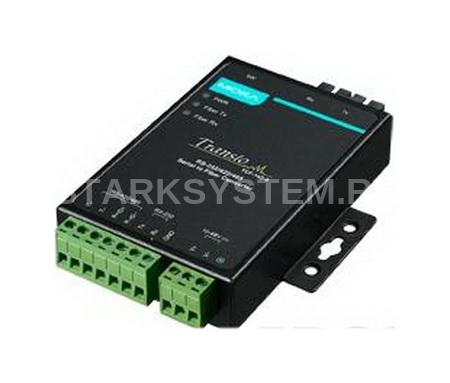

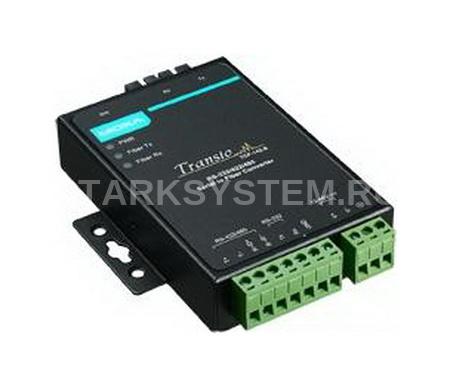

MOXA TCF-142-M-SC

Описание MOXA TCF-142-M-SC

Промышленный медиаконвертер MOXA TCF-142-M-SC — представитель надежной базовой серии преобразователей среды передачи последовательного сигнала. Используется для удлинения последовательного интерфейса любого типа через многомодовое оптическое волокно. Конвертер оборудован универсальным COM-портом RS-232/422/485 с разъемом в виде клеммной колодки и оптическим портом с разъемом SC. Преобразователь поддерживает кольцевую топологию и выполнен в металлическом корпусе промышленного класса защиты.

Особенности MOXA TCF-142-M-SC:

• Многомодовая оптическая связь обеспечивает дальность передачи до 5 км и иммунитет к помехам. Длина волны: 850 нм. TX: 0…-5 дбм. RX: 0…-20 дбм. Оптический бюджет: 15 дб.
• Скорость COM-порта увеличена до максимально возможной: 921,6 Кбит/с. Разъем в виде клеммной колодки упростит подсоединение проводов.
• Конвертер поддерживает режимы полнодуплексной и полудуплексной связи, автоопределение скоростей и запатентованную технологию автоматического контроля направления передачи (ADDC).
• Доступны различные варианты топологий: «точка-точка», «многоточечная», «кольцо». Общая протяженность кольца может достигать 100 км.
• Входное напряжение: 12…48 VDC. Устройство экономично и потребляет 140 мА при 24 В. Встроена защита от статических разрядов (8 кВ), перепадов напряжения (1 кВ) и коротких замыканий.
• Ультратонкий металлический корпус защищает преобразователь от механических повреждений, имеет компактные габариты (67х100х22) и монтируется на DIN-рейку.
• Период наработки на отказ по стандарту MTBF — около 90 лет.

Промышленный медиаконвертер МОХА TCF-142-M-SC — простое и недорогое устройство, которое, тем не менее, может существенно повысить радиус, производительность и гибкость индустриальной сети. С его помощью можно нивелировать недостатки последовательных интерфейсов и воспользоваться всеми преимуществами оптического волокна. Качество модели подтверждено международными сертификатами безопасности и электромагнитной защиты: CE, FCC, UL-60950-1, EN-55022, EN-61000-4.

Технические характеристики MOXA TCF-142-M-SC

• Производитель: MOXA
• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Тип коннектора: Клеммная колодка
• Требования к температуре при работе: 0 ... 60 °С

  Реализация корпуса

• Внешний вид и материал: Алюминий
• Монтаж: На стену, На DIN-рейку

  Порты ввода-вывода

• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Скорость RS-232/422/485 (максимум): 921600 Бит/с
• Тип коннектора: Клеммная колодка

  Сетевые порты

• Количество разъёмов под оптику: 1хSC, Многомодовый

  Технологии и функции

• Поддерживаемые функции: Поддержка кольцевой топологии, Автоматический контроль за направлением передачи данных (ADDC®), Автоматическое определение скорости передачи

  Способы оповещения и настройки

• Индикация: Индикатор питания, Индикаторы отправки данных, Индикаторы приема данных

  Электропитание

• Требования по напряжению DC: 12 ... 48 В
• Потребляемый ток: 140 мА (при 12 V)
• Входная защита питания: Предохранитель, От смены полярности, От короткого замыкания

  Требования к условиям использования

• Требования к температуре при работе: 0 ... 60 °С
• Требования к влажности: 5 ... 95 %
• Время наработки на отказ: 780480 ч

  Требования к условиям хранения

• Требования к температуре хранения: -40 ... 75 °С

  Размеры

• Ширина: 67 мм
• Высота: 100 мм
• Глубина: 22 мм

  Сертификация и поддерживаемые стандарты

• Наличие сертификатов: CE, WEEE, FCC
• Стандарты безопасности: UL 60950-1
• Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 55032
• Стандарты по электромагнитным помехам: FCC Part 15 Subpart B Class B, CISPR 32
