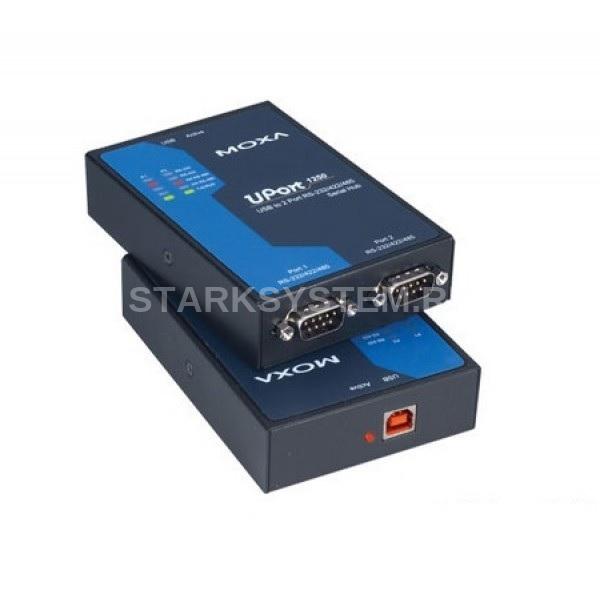

MOXA UPort 1250

Описание MOXA UPort 1250

MOXA UPort 1250 - 2-портовый преобразователь USB в RS-232/422/485. Предназначен для подключения к USB портам ноутбука или персонального компьютера до 2 периферийных устройств с RS-232/422/485 интерфейсом.

UPort 1250 добавляет 2 Windows serial COM порта. Это plug and play решение является незаменимым для для мобильных приложений и кассовых терминалов.

Особенности UPort 1250

• Добавляет 2 RS-232/422/485 порта через USB

• plug and play подключение
• Не требует дополнительных I/O или IRQ
• Поддержка 4 проводного RS-422/485 и 2 проводного RS-485
• RS-232/422/485 скорость до 921.6 Kbps
• Поддержка USB 2.0, скорость до 480 Mbps
• Встроенная 15 KV ESD Surge Protection
• Встроенная 2 KV Isolation (только MOXA UPort 1250I)
• Поддержка питания через порт (UPort 1250) или внешний источник (UPort 1250I).

Технические характеристики MOXA UPort 1250

Интерфейс USB

• Стандарт USB USB 1.1, совместим с USB 2.0

• Разъем USB USB Type B (в комплекте - кабель для подключения к PC)
• Скорость 480 Мбит/с (Hi-Speed USB) и 12 Мбит/с (Full-Speed USB)

Последовательный интерфейс

• Количество портов 2

• Разъем последовательного порта DB9 "папа"
• Тип интерфейса RS-232/422/485
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Rx+, Rx-, Tx+, Tx-, GND
• Буфер FIFO, байт 128

Параметры последовательной связи

• Бит данных 5, 6, 7, 8

• Четность Нет, чет, нечет, "0", "1"
• Стоповых бит 1, 1.5, 2
• Управление потоками данных RTS/CTS, XON/XOFF
• Скорость передачи данных, бит/сек 50 ~ 921 600

Драйверы для ОС

• Драйверы для ОСWindows 2000 Linux 2.6.x Linux 3.x Windows 2012 (x64) Windows Embedded CE 5.0 Windows Embedded CE 6.0 Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)

Защита

• Защита от импульсных помех, кВ 15

Требования по электропитанию

• Рабочее напряжение Питание по шине USB

• Потребление тока 360 мА при 5 В

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 55

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-20 ~ 75

Наличие международных сертификатов

• Электромагнитная совместимость (EMI) EN 61000-4-6 EN 61000-4-5 EN 55022 Class A EN 55024 EN 61000-3-2 EN 61000-3-3 EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 FCC Part 15 Subpart B Class A IEC 61000-4-8 IEC 61000-4-11

• Среднее время наработки на отказ (MTBF), часов 263179

Конструктивные свойства

• Габаритные размеры, мм 77 х 111 х 26

• Материал корпуса Листовая сталь
• Масса нетто, г 180
• Монтаж Настольный/настенный
• Комплект поставки Устройство, краткое руководство пользователя, документация и ПО на CD, переходник DB9 "мама" в винтовые клеммы (1 шт.), кабель интерфейса USB.
