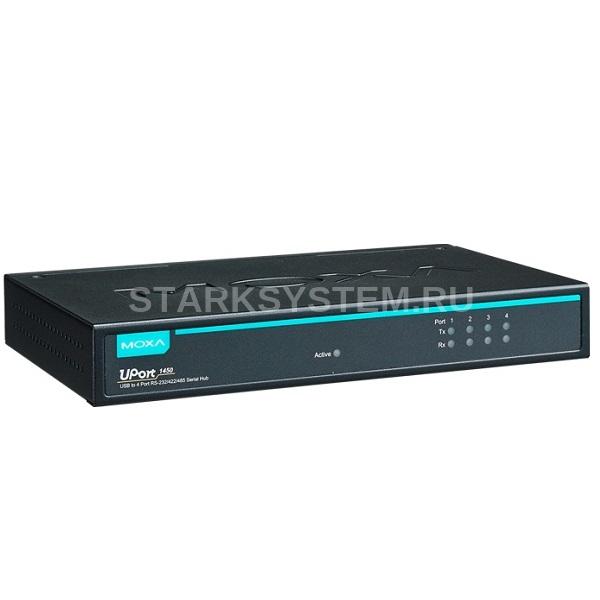

MOXA UPort 1450I

Описание MOXA UPort 1450I

MOXA UPort 1450I - 4-портовый универсальный конвертер USB в RS-232/422/485 с гальванической изоляцией 2 КВ, позволяет подключить несколько устройств, работающих по интерфейсу RS-232, RS-422 либо RS-485 к компьютеру или ноутбуку через USB порт. Применение очень удобно для мобильных и инструментальных приложений, а так же подключения компьютеров, у которых отсутствует последовательный порт.

USB порт и технология plug & play значительно упрощают установку последовательных портов в систему. Конвертеры UPort 1450I не требуют дополнительных ресурсов системы, таких как IRQ, DMA, или адресное пространство ввода-вывода. Пользователю не нужно открывать корпус компьютера и останавливать работу системы, для того чтобы добавить последовательный порт. Прочный металлический корпус, возможность крепления на стену, панель позволяют применять конвертеры UPort 1450I в сложных промышленных условиях.

Как и все остальные устройства MOXA, конвертеры UPort 1450I поставляются с удобным программным обеспечением, которое поддерживает семейство ОС Windows и Linux. Специальная утилита отображает номера COM портов UPort 1450I, которые присваиваются конвертерам в системном трее.

Технические характеристики MOXA UPort 1450I

Интерфейс USB

• Стандарт USB USB 2.0

• Разъем USB USB Type B (в комплекте - кабель для подключения к PC)
• Скорость 480 Мбит/с (Hi-Speed USB) и 12 Мбит/с (Full-Speed USB)

Последовательный интерфейс

• Количество портов 4

• Разъем последовательного порта DB9 "папа"
• Тип интерфейса RS-232/422/485
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Rx+, Rx-, Tx+, Tx-, GND
• Буфер FIFO, байт 128

Параметры последовательной связи

• Бит данных 5, 6, 7, 8

• Четность Нет, чет, нечет, "0", "1"
• Стоповых бит 1, 1.5, 2
• Управление потоками данных RTS/CTS, XON/XOFF
• Скорость передачи данных, бит/сек 50 ~ 921 600

Драйверы для ОС

• Драйверы для Windows 2000 Linux 2.6.x Linux 3.x Windows 2012 (x64) Windows Embedded CE 5.0 Windows Embedded CE 6.0 Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)

Защита

• Защита от импульсных помех, кВ 15

• Гальваническая изоляция, кВ 2

Требования по электропитанию

• Рабочее напряжение 12 ~ 48 B (пост.)

• Потребление тока 360 мА при 12 В

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 55

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-20 ~ 75

Наличие международных сертификатов

• Безопасность UL 60950-1

• Электромагнитная совместимость (EMI) EN 55022 Class A EN 55024 EN 61000-3-2 EN 61000-3-3 EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 FCC Part 15 Subpart B Class A EN 61000-4-8 EN 61000-4-11

• Среднее время наработки на отказ (MTBF), часов 546770

Конструктивные свойства

• Габаритные размеры, мм 204 x 30 x 125

• Материал корпуса Листовая сталь
• Масса нетто, г 720
• Монтаж Настольный/настенный
• Комплект поставки: Устройство блок питания, краткое руководство пользователя, документация и ПО на CD, переходник DB9 "мама" в винтовые клеммы (1 шт.), кабель интерфейса USB.
