Расширитель проводных шлейфов NB-EX81

NB-EX81 — внешний расширитель, поставляется в собственном корпусе. Рассчитан на 8 шлейфов. Шлейфы с номерами 1−6 конфигурируются как охранные или открытые коллектора. Шлейфы 7−8 конфигурируются как охранные или пожарные для двухпроводных датчиков.

К проводной панели Nord Pro подключаются до 5 расширителей — количество шлейфов увеличивается до 48.

Беспроводная панель Nord Pro Air поддерживает 1 расширитель и максимум 16 проводных шлейфов.

Установка и подключение к контрольной панели

Перед установкой:

• убедитесь, что расширитель будет работать на нужном расстоянии от контрольной панели. Проверьте фактическое сопротивление используемого кабеля — оно может не соответствовать маркировке;
• во время настройки и при дальнейшей работе с расширителями к контрольной панели обязательно должно быть подключено основное или резервной питание.

1. Откройте корпус расширителя.
2. Проденьте шлейфы и кабель питания через отверстия в тыльной части корпуса.
3. Приложите тыльную часть корпуса к стене и закрепите саморезом через центральное монтажное отверстие. Корпус спроектирован так, что позволяет заводить провода, когда тыльная часть уже закреплена на стене.

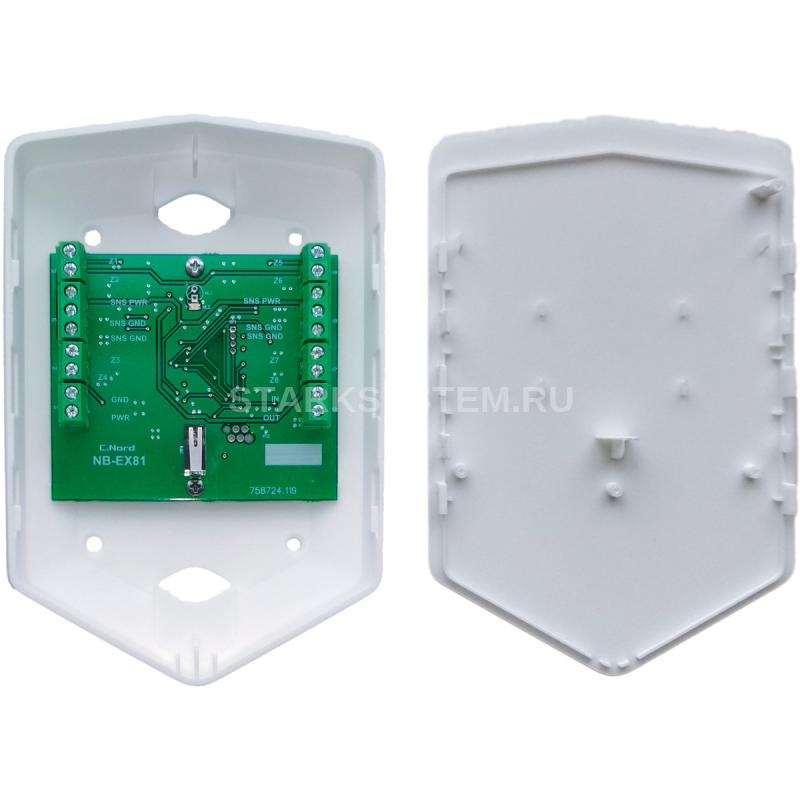

4. Возьмите переднюю часть корпуса с платой и подключите расширитель к клеммам прибора по схеме.



   Технологический светодиод на плате поможет отследить состояние. Индикация нужна только во время настройки прибора — при закрытом корпусе (тампер замкнут) светодиод не работает.



5. Закройте корпус расширителя.
6. Настройте расширитель. Перед настройкой убедитесь, что к контрольной панели подключено основное или резервное питание. Откройте конфигуратор «Хаббл» и перейдите на вкладку «Устройства». Подключенный расширитель сразу отобразится в списке устройств.



7. Нажмите кнопку «Включить», чтобы получить доступ к настройке подключенных шлейфов. Охранные извещатели подключаются ко всем шлейфам. Пожарные извещатели подключаются только к шлейфам 7 и 8 расширителя.



   ВАЖНО! В случае использования седьмой и восьмой зон расширителя, как охранных, нормально замкнутых, ОБЯЗАТЕЛЬНО конфигурировать их и использовать, как зоны с оконечными резисторами.

8. Нажмите кнопку «Записать» конфигурацию после того, как все шлейфы настроены.

Настройка пожарных шлейфов

К 7 и 8 шлейфу подключаются двухпроводные пожарные датчики. При пожарной тревоге сброс питания происходит на двух зонах одновременно. То есть, если шлейф 7 — пожарный, а шлейф 8 — охранный, то при пожарной тревоге питание сбросится на обеих зонах.

На один шлейф подключаются не менее 20 пожарных извещателей. Ток потребления пожарного извещателя в состоянии «Норма» может колебаться в широких пределах — от 30 до 100 мкА в зависимости от модели и качества извещателя. Один шлейф расширителя поддерживает до 20 самых «прожорливых» извещателей.

Удаление расширителя из конфигурации

Чтобы начать процедуру удаления, расширитель должен быть включен в Хаббле.

1. Физически отключите расширитель от прибора.
2. Откройте конфигуратор. В строке с расширителем появится надпись «нет связи». Иконка корзины в правой части строки станет активной.
3. Нажмите на иконку корзины. Расширитель отключен.
4. Нажмите кнопку «Записать», чтобы применить конфигурацию.

Совместимость с клавиатурами

При подключении к панелям Nord Pro и Pro Air расширители NB-EX81 совместимы с клавиатурами: NB-K16, NB-K12, KB-21, а также версиями клавиатур K16-LCD и К14-LED с красной меткой NordBus на плате и на коробке.

Если к панели подключена K16-LCD/K14-LED без метки, после подключения NB-EX81 клавиатура перестанет работать. Если NB-EX81 уже подключен, и после этого подключили клавиатуру без метки, клавиатура не будет работать. Расширитель продолжит работать при любых условиях.

При подключении нескольких расширителей подключение необходимо делать по параллельной схеме:

Технические характеристики Си-Норд NB-EX81

• Внешний расширитель проводных шлейфов охранного прибора.
• Рассчитан на 8 шлейфов

Питание

• Основной источник питания 12 В

Корпус

• Пластиковый корпус
• Габаритные размеры — 151 х 100 х 28 мм
• Масса — 113 гр

Дополнительные параметры

• Потребление от основного источника питания — не более 20 мА
• Максимально допустимое суммарное токовое потребление четырехпроводными датчиками — 400 мА
• Параметры выходов типа «открытый коллектор» для управления внешними подключенными устройствами:
  • максимальное коммутируемое напряжение на каждом выходе — 30 В
  • максимальный коммутируемый ток каждого выхода — 250 мА
• Максимально допустимое суммарное сопротивление двух проводов линии связи — не более 200 мА
• Диапазон рабочих температур — от −30 до +50 °С
