Си-Норд NB-K12

Описание Си-Норд NB-K12

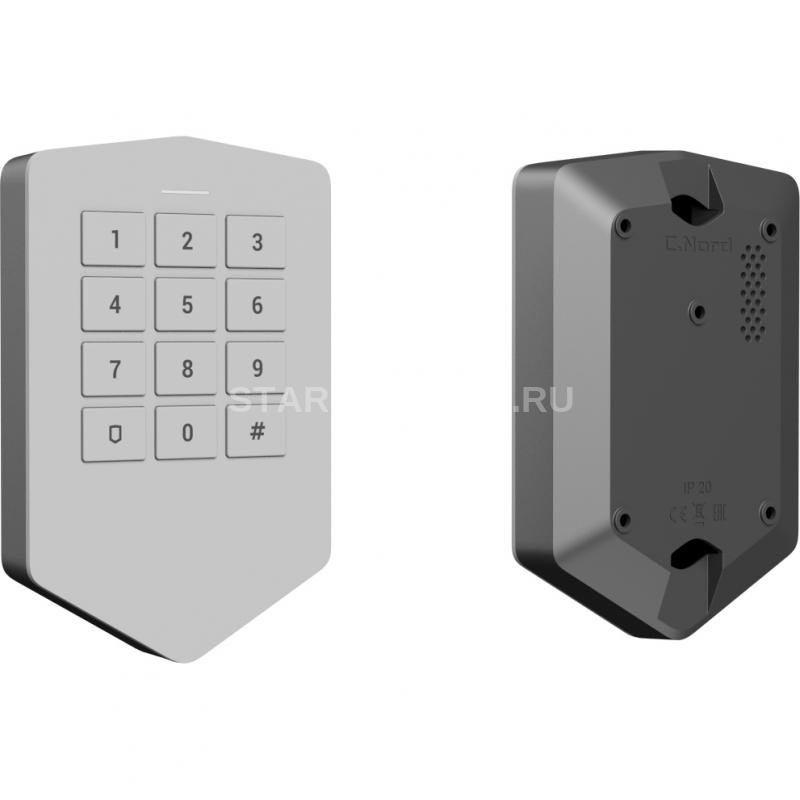

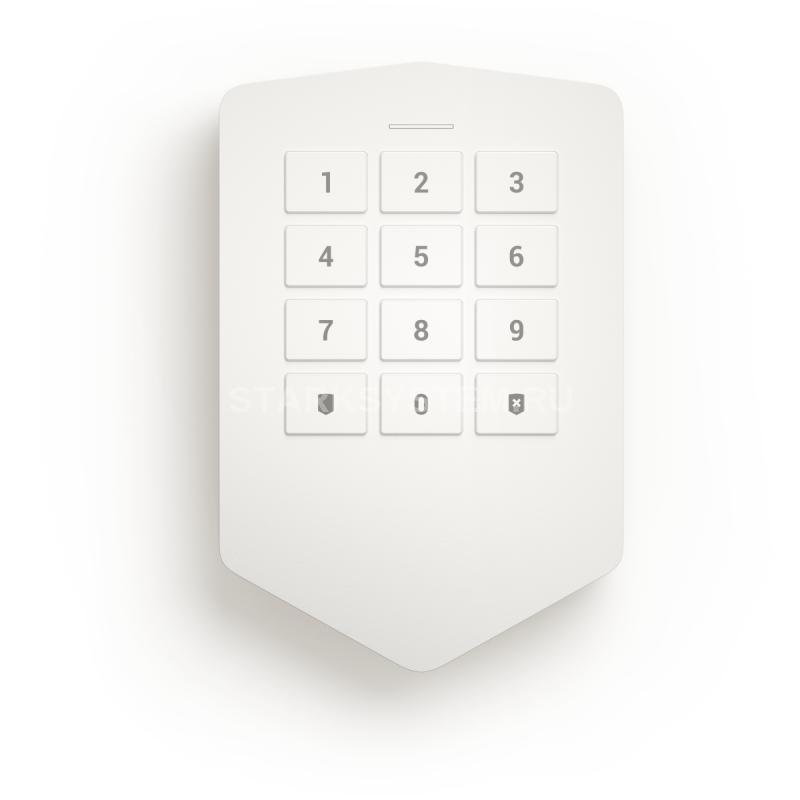

Клавиатура NB-K12

Клавиатура с 12 кнопками, индикацией состояния с помощью двухцветной светодиодной полоски и речевым информатором в комплекте. Без подсветки клавиш. Принцип работы аналогичен клавиатуре K14-LED.

Подключается к охранному прибору по четырёхпроводному последовательному интерфейсу на клеммы группы «Клавиатура» (GND-GND, 12V-12V, IN-OUT, OUT-IN). Поддерживает шину NordBus. Питание — от охранного прибора.

Индикация

Двухцветный светодиод на лицевой стороне клавиатуры предназначен для индикации текущего состояния и подтверждения операций. Индикатор светится красным — прибор взят под охрану. Зелёным — снят с охраны. Попеременное мигание красным и зеленым означает, что нет связи с прибором. Три мигания красным — ошибка.

Звуковую индикацию обеспечивают речевой информатор и короткие звуковые сигналы. Голосом индицируется: объект взят под охрану, снят с охраны, подтверждение состояния раздела, отказ от взятия.

Подтверждение нажатия кнопок

При нажатии любой кнопки мигает зеленый светодиод и срабатывает короткий звуковой сигнал. Звук подтверждения нажатий можно выбрать из двух: «Щелчок» и «Пикание».

Чтобы изменить звук подтверждения, одновременно нажмите # и 3.

Если связи с прибором нет, при нажатии любой кнопки сработает индикация потери связи — попеременное мигание светодиода красным и зеленым цветом и пикание в течение 3 секунд.

Задержка на вход и выход

При задержке на вход постоянно горит красный светодиод и пикает короткий звуковой сигнал. При задержке на выход мигает красный светодиод, звуковой индикации нет.

Управление громкостью

Для регулировки громкости клавиатуры нажмите одновременно # и 9.

Клавиатура воспроизведет номер уровня на соответствующей громкости. Если при нажатии звук не воспроизвелся — это означает, что звук отключен.

Проверка состояния раздела

Красный светодиод горит непрерывно, если все разделы взяты под охрану. Если индикации нет, для проверки состояния раздела нажмите номер нужного раздела и дважды #: 1 → # → #

Красный светодиод Раздел взят под охрану Зелёный светодиод Раздел снят с охраны Индикация «Ошибка» В конфигурации прибора нет раздела с таким номером Активация тревожной кнопки Одновременно нажмите на 3 секунды кнопки «Щит» и #.

Предварительно разрешите использование клавиатуры в качестве тревожной кнопки в настройках прибора.

Комбинации кнопок

Комплектность:

1. Клавиатура «NB-K12» - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.

Технические характеристики Си-Норд NB-K12

• Основной источник электропитания: Источник постоянного тока напряжением 10÷14 В
• Ток, потребляемый клавиатурой при напряжении питания 12,0 В: Не более 25 мА
• Максимально допустимое суммарное сопротивление двух проводов линии связи: 100 Ом
• Диапазон рабочих температур: −20... +50 °С
• Размеры: 151 х 100 х 30 мм
• Масса без упаковки не более: 0,15 кг
