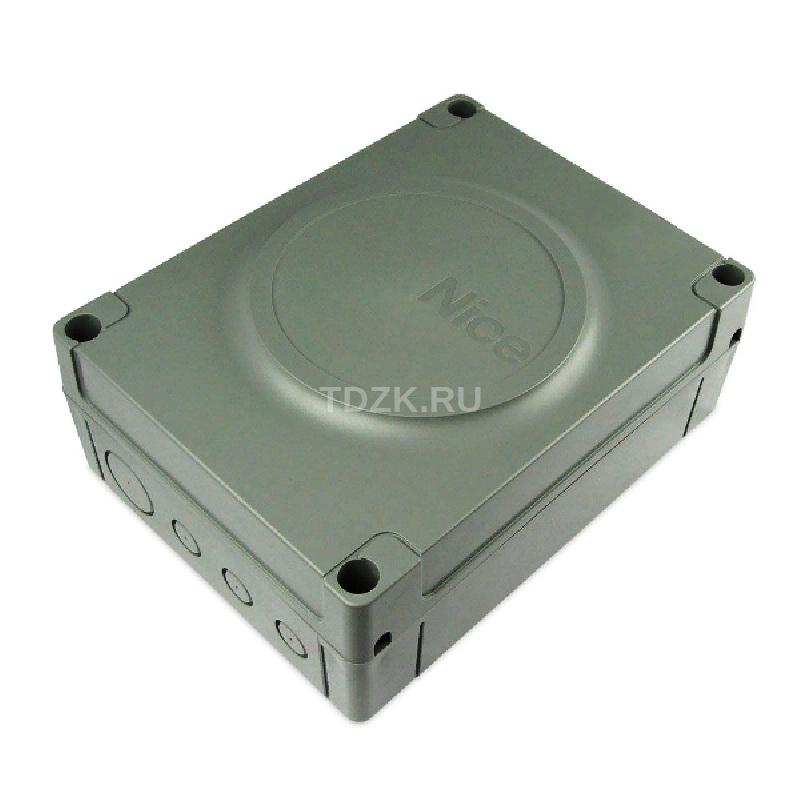

NICE MC800

Описание NICE MC800

NICE MC800 – Блок управления предназначен для управления одним или двумя электроприводами 220 В распашных ворот и заменит собой такие блоки, как: A400, A60/A, A6F и A700.

Блок NICE MC800 предназначен для:

• TOO3000KLT
• TOO3000KIT1
• WINGO4KCE
• WINGO5KCE
• TO4016PKIT
• TO4016PKIT1
• TO5016PKIT
• TO5016PKIT1
• HY7005KIT
• HY7005KIT1

Особенности NICE MC800:

• Наличие разъема для полноценного подключения O-VIEW и IT4WIFI (через переходник IBT4N) – для расширенных возможностей настройки и управления приводами.
• Все регулировки и настройки блока осуществляются с помощью кнопок (OPEN, STOPSET, CLOSE) аналогично приводам серии ROBUS.
• Так же в меню есть программирование функций 1-го и 2-го уровня, с помощью которых можно настроить все регулировки, в том числе режим калитки (частичное открытие одной или двух створок).
• Дизайн с четырьмя кнопками OPEN, STOP/SET, CLOSE и PhotoPRG. Последняя кнопка – для выбора подключаемых фотоэлементов: аналоговых (релейных) или цифровых (BlueBus). Заводская настройка - для цифровых фотоэлементов и никакие перемычки в этом блоке для начала настройки и работы не требуются.
• Возможность использования внешних концевых выключателей (аналогично блоку A700F) при использовании фотоэлементов BlueBus.
• Разъем радиоканала типа SM (SMXI, OXI, SMXIS) с возможностью подключения любых внешних приемников с релейным выходом (для этого в блоке предусмотрены внешние входы - отдельно открыть (OPEN), закрыть (CLOSE), стоп (STOP), и есть вход SBS – для пошагового управления).
• Процедура распознавания положений механических ограничений в трёх вариантах: автоматический (по изменению тока потребления), ручной или комбинированный режим. В приводах без концевых выключателей требуются упоры.
• В MC800 используется импульсный блок питания (без трансформатора).

Технические характеристики NICE MC800

• Питание MC800120/ 230 В~50/60 Гц
• Номинальная мощность, потребляемая сетью электропитания 900 W
• Выход для подключения сигнального фонаря 1 мигающий сигнализатор (лампа 120/230 В, 21 Вт)
• Выход электрозасова 1 электрозамок на 12 Вa макс. 15 ВА
• Выход «Индикатор открытых ворот» 1 лампа на 24 В макс. мощностью 4 Вт (этот выход может управлять также небольшими реле)
• Выход «BlueBUS»1 выход с максимальной нагрузкой 15 устройств «BlueBus» (не более 6 пар фотоэлементов MOFB или MOFOB плюс 2 пары фотоэлементов MOFB или MOFOB, используемых в качестве устройств открытия, плюс не более 4 устройств управления MOMB или MOTB)
• Вход STOP для нормально замкнутых, нормально разомкнутых контактов или контактов с постоянным сопротивлением 8,2 кОм; в режиме автоматического запоминания (отклонение от запомненного состояния приводит к команде «STOP»)Вход «SBS»для нормально разомкнутых контактов (замыкание контакта приводит к выполнению команды «Пошаговый режим»)
• Вход «OPEN» для нормально разомкнутых контактов (замыкание контакта приводит к выполнению команды ОТКРЫТЬ»)
• Вход «CLOSE» для нормально разомкнутых контактов (замыкание контакта приводит к выполнению команды ЗАКРЫТЬ»)
• Разъем для подсоединения радиоприемника разъем SM для приемников
• Вход радиоантенны 50 Ом для кабеля типа RG58 или аналогичного
• Программируемые функции 8 функций типа «ВКЛ.-ВЫКЛ.» и 8 регулируемых функций
• Функции автоматического распознавания и запоминания Автоматическое запоминание устройств, подключенных к выходу «BlueBus» ; автоматическое запоминание типа устройства, подключенного к клемме «STOP» (НР, НЗ контакт, сопротивление 8,2 кОм или двойная кромка 4K1); автоматическое запоминание длины хода створок и автоматический расчет точек замедления и частичного открытия
• Рабочая температура -20°C ÷ +55°C
• Использование в коррозионной или потенциально взрывоопасной атмосфере НЕТ
• Степень защитыIP 54 с цельным корпусом
• Размеры (мм) 310 x 232 x В 122
• Вес (кг)4,1
