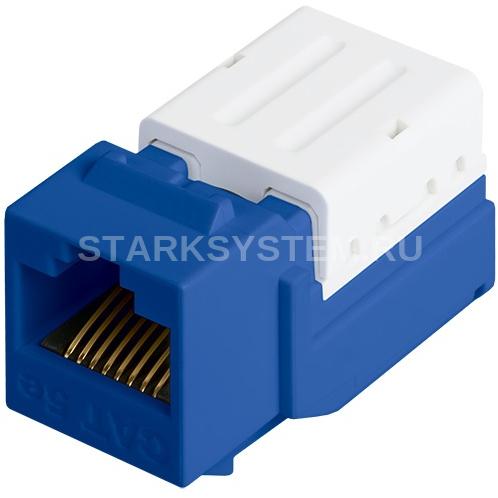

NIKOMAX NMC-KJUD2-FT-BL

Описание NIKOMAX NMC-KJUD2-FT-BL

Коммутационные модули NIKOMAX системы Fast Termination (серия «FT») спроектированы специально для использования с инструментом быстрой заделки NMC-FT-TOOL. Для заделки модуля достаточно развести кабель на контактах модуля, вставить его в инструмент - и просто сжать рукоятки.

Аккуратная, качественная и быстрая заделка модуля достигается в одно нажатие. В процессе заделки модуль не повреждается и пригоден для многократной перезаделки в случае необходимости. IDC контакты модулей FT также совместимы с обычным ударным инструментом с ножом 110 типа или Krone.

Модули NMC-KJUD2-FT-xx (кат.5е) выполнены в корпусах из высокопрочного пластика и отлично подходят для построения неэкранированных систем. Для повышения удобства монтажа, ножи контактов снабжены прорезями, удерживающими провода в процессе разводки. Исполнение модулей в 6-ти различных цветах позволяет выделять сетевые линии.

Модули имеют ширину всего 17мм и стандартную высоту, что позволяет использовать их не только в стандартных 24-х портовых наборных патч-панелях, но и в панелях высотой 0,5U.

Ключевые возможности

• Уникальный дизайн контактной части, разработанный для быстрой заделки кабеля инструментом NMC-FT-TOOL.

• Дополнительная маркировка категории на задней стороне модуля для удобства работы с наборными патч-панелями
• Контакты с золотым покрытием 50 мкд обеспечивают не менее 750-ти циклов подключения

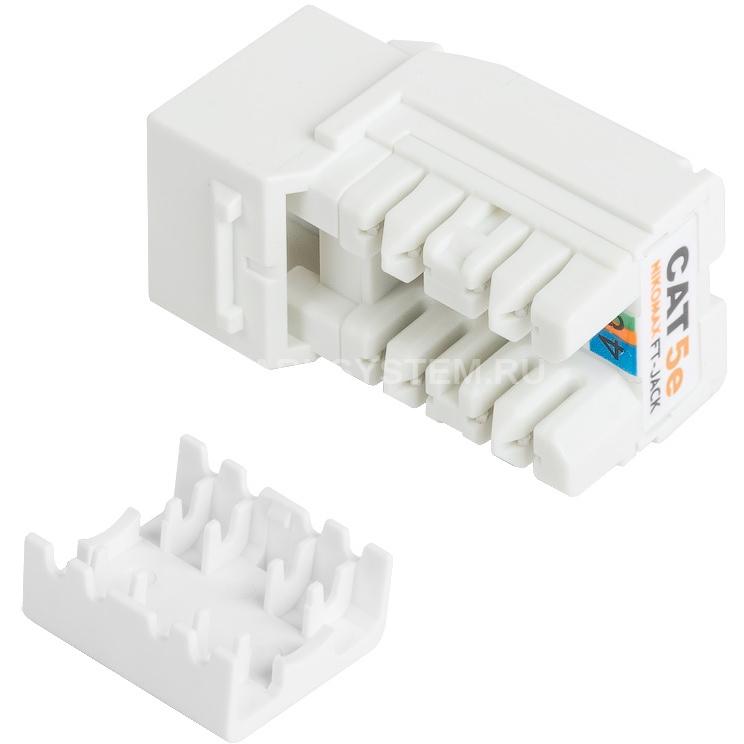

• Защитная крышка закрепляет проводники в IDC контактах.
• Для повышения удобства монтажа, ножи контактов снабжены прорезями, удерживающими провода в процессе разводки
• Разнообразие цветов

Технические характеристики NIKOMAX NMC-KJUD2-FT-BL

• Категория 5е

• Полоса пропускания, МГц 100
• Исполнение Неэкранированное
• Соответствие стандартам Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
• Поддерживаемые приложения 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат. 6 и 6А), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
• Диапазоны температур Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C
• Гарантия 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
• Тип разъёмов RJ45/8P8C
• Материал контактов в разъёме Фосфористая бронза
• Материал покрытия контактов Золото (50 мкд) поверх никеля (100 мкд)
• Материал покрытия IDC контактов Олово (100 мкд)
• Количество переподключений шнуров Не менее 750-ти
• Тип IDC контактов (заделка) Устройство для быстрой заделки FT-TOOL или ножи 110/KRONE
• Схема разводки T568A/B
• Материал IDC контактов Фосфористая бронза
• Монтаж Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем
• Цвет синий
• Сопротивление изоляции Не менее 500 МОм (при постоянном напряжении 100 В)
• Предельно выдерживаемая нагрузка До 1000 В, 60 Гц в течение 1 минуты
• Контактное сопротивление, мкОм не более 20
• Контактное сопротивление, мкОм не более 2,5
• Допустимый диаметр проводников ~24-22 AWG (0,50-0,65 мм)
• Формат Keystone
• Материал корпуса Высокопрочный, негорючий, соответствует UL94V-0
• Габариты (ШхВхГ), мм 17х19х32
• Упаковка Индивидуальная – полиэтиленовый пакет

Базовая комплектация

• Модуль 1
• Защитная крышка 1
• Инструкция по монтажу 1.
