NIKOMAX NMC-RP24SE2-1U-MT

Код товара: 1475684

Розн. цена: 11 486 руб

Ваша цена: 11 486 руб

Заказ в 1 клик

Оборудование
адаптировано для
Российских условий

Гарантия до 10 лет
на все товары

Быстрая бесплатная
доставка по России

Описание

Описание NIKOMAX NMC-RP24SE2-1U-MT

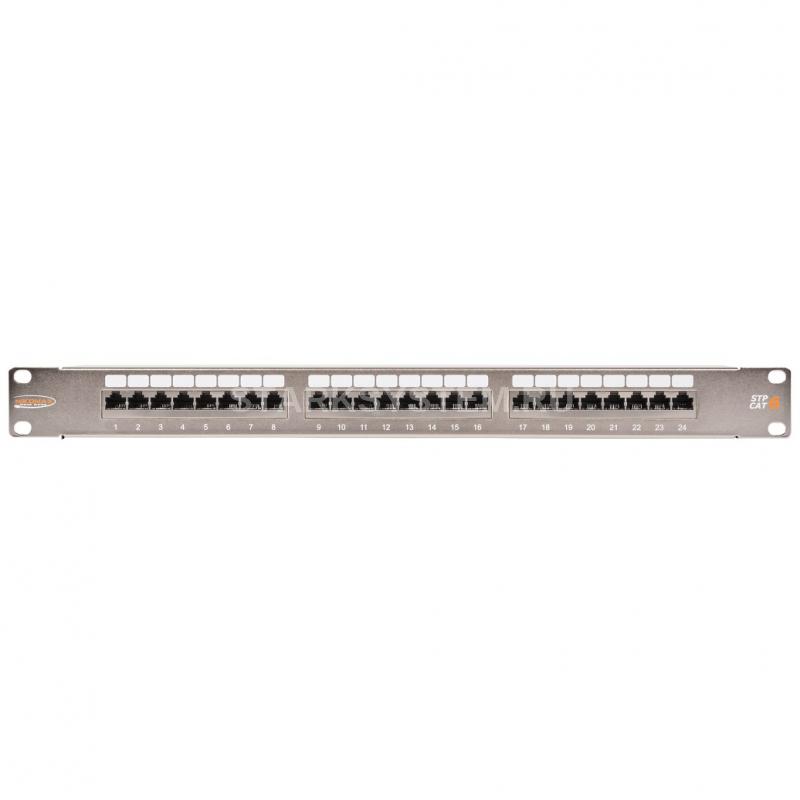

NIKOMAX NMC-RP24SE2-1U-MT - экранированная патч-панель, 24 порта, 19, 1U, категория 6. Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров. Патч-панели NIKOMAX NMC-RP24SA2-1U-MT (кат.6A), NMC-RP24SE2-1U-MT (кат.6) и NMC-RP24SD2-1U-MT (кат.5е) выполнены в стальных, полностью экранированных корпусах и предназначены для монтажа в 19” шкафы или стойки. Панели имеют стандартную высоту в 1U и вмещают по 24 порта RJ45/8P8C. Универсальные IDC контакты 110/KRONE расположены с тыльной стороны панелей, на горизонтальной подложке. Разводка кабелей на патч-панелях производится по двум стандартам: T568 А и B. Экраны кабелей попарно заземляются на винтовые клеммы. Предусмотрен 9-й заземляющий IDC-контакт – специально под дренажный проводник кабеля. С обеих сторон печатных плат имеются общие шины заземления. Для лучшего экранирования от электромагнитных помех и улучшения связи с неокрашенными направляющими шкафа, стальные корпуса панелей гальванизированы никелем. Предусмотрен встроенный органайзер для надежного закрепления кабелей. Ключевые особенности

Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров. Конструкция дорожек минимизирует перекрестные наводки в разъеме (для Кат.6 и 6A) Подпружиненные зажимы по бокам гнезда обеспечивают надежный контакт с экраном патч-корда Универсальные

Все порты пронумерованы

Предусмотрены дополнительные площадки для маркировки

Цветовая схема разводки по двум стандартам: T568 A и B

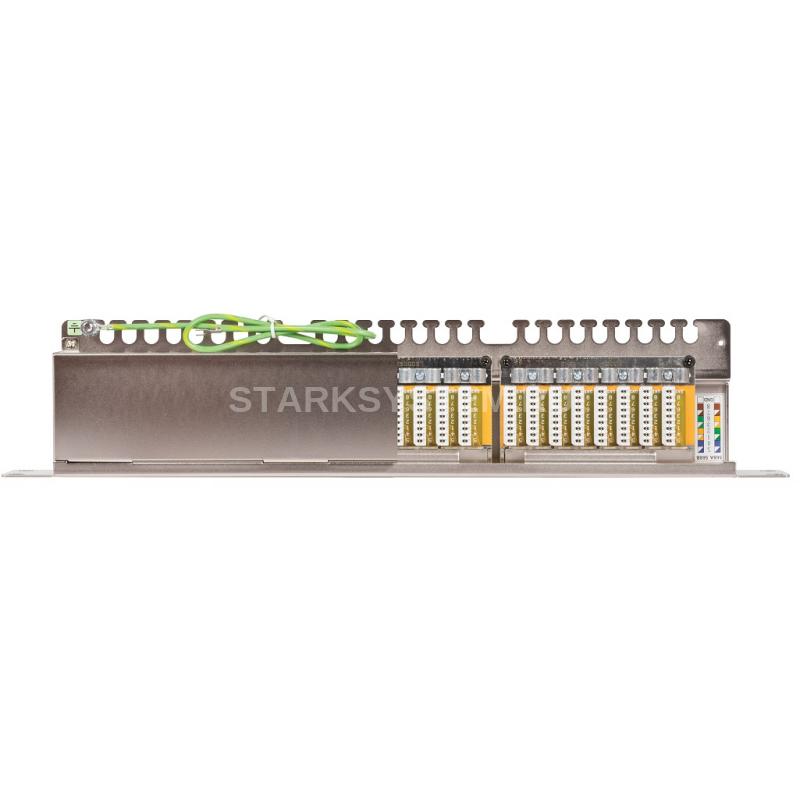

Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки

9-й IDC контакт специально для заземления дренажного проводника кабеля

Общая шина заземления и винтовые клеммы для наилучшей элект ричес кой связи с корпусом панели

Дренажный провод для заземления на общую шину шкафа

Встроенный кабельный органайзер

Технические характеристики NIKOMAX NMC-RP24SE2-1U-MT

Категория: 6
Полоса пропускания, МГц: 250
Исполнение: Полностью экранированное
Количество портов: 24
Высота, U: 1
Тип разъёмов: RJ45/8P8C
Материал контактов в разъме: Фосфористая бронза
Материал покрытия контактов: Золото (50 мкд) поверх никеля (100 мкд)
Количество подключений шнуров: Не менее 750-ти
Тип IDC контактов (заделка): 110/KRONE
Схема разводки: T568A/B
Диаметр проводников, AWG: ~24-22 AWG (0,50-0,65 мм)
Материал IDC контактов: Фосфористая бронза
Материал покрытия IDC контактов: Олово (100 мкд)
Материал пластика: Высокопрочный, негорючий, соответствует UL94V-0
Маркировка: Все порты пронумерованы, имеются дополнительные маркировочные площадки
Монтаж: Шкаф или стойка 19”
Глубина в стойке, мм: 100
Материал несущей конструкции: Никелированная сталь: корпус – 1,5 мм; крышка – 1 мм
Цвет: Металлик (никель)
Сопротивление изоляции: Не менее 500 МОм (при постоянном напряжении 100 В)
Предельно выдерживаемая нагрузка: До 1000 В, 60 Гц в течение 1 минуты
Контактное сопротивление, мкОм: Не более 20
Контактное сопротивление IDC, мкОм: Не более 2,5
Соответствие стандартам: Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
Диапазоны температур: Хранение от -40 до +70 °C Монтаж от 0 до +50 °C Эксплуатация от -10 до +60 °C
Индивидуальная упаковка: Картонная коробка
Гарантия: 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
