NIKOMAX NMC-RP24SE2-HU-MT

Код товара: 1475685
Sklad 3
Розн. цена: 11 483 руб
Ваша цена: 11 483 руб

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Описание

Описание NIKOMAX NMC-RP24SE2-HU-MT

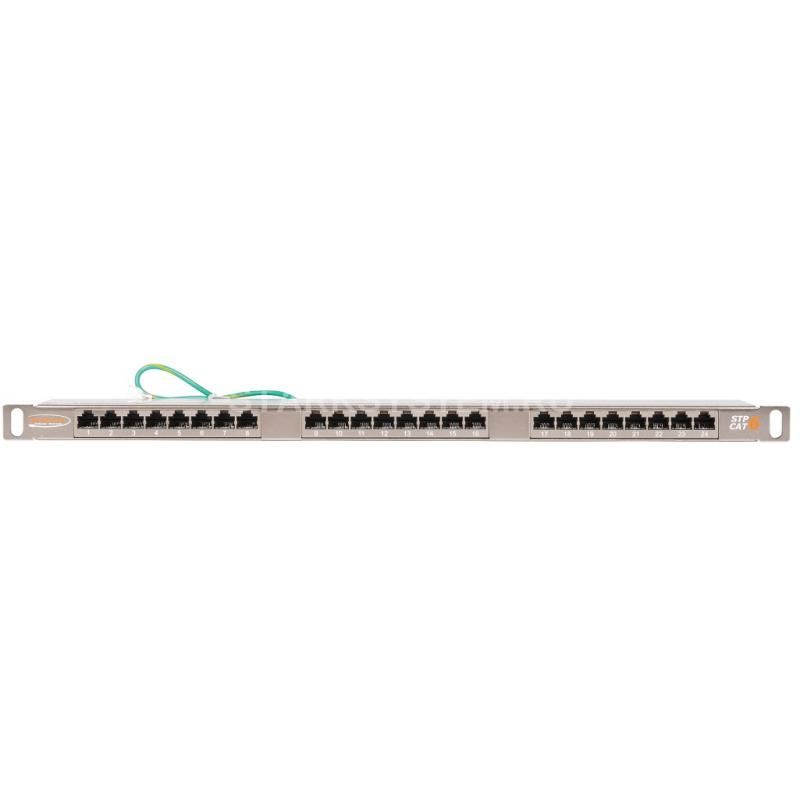

NIKOMAX NMC-RP24SE2-HU-MT - экранированная патч-панель, 24 порта, 19", 0,5U, категория 6. Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров.

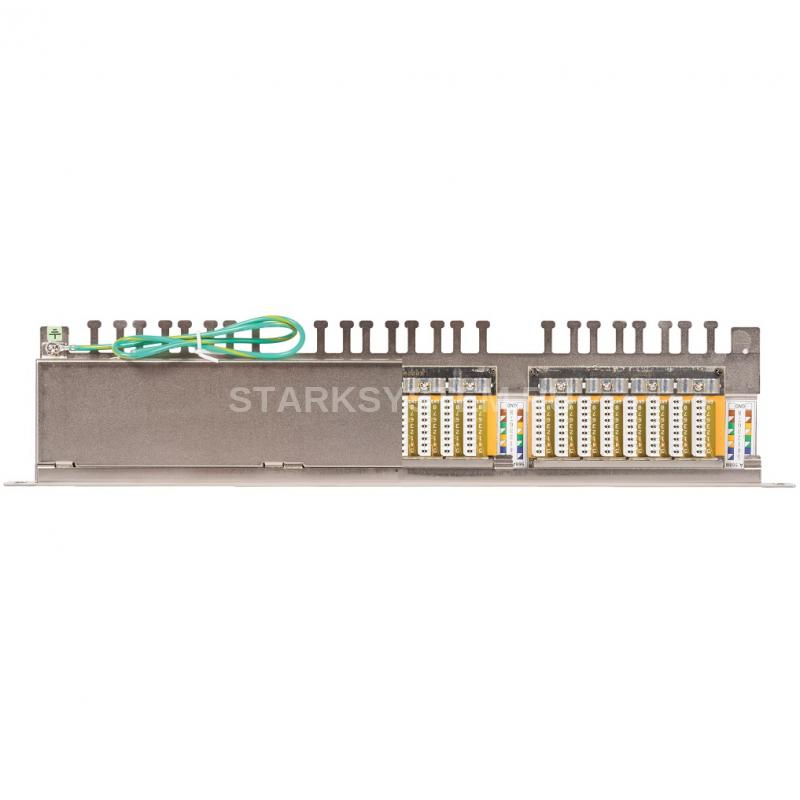

Панели высокой плотности NMC-RP24SE2-HU-MT (кат.6) и NMC-RP24SD2-HU-MT (кат.5е) и выполнены в стальных, полностью экранированных корпусах и предназначены для монтажа в 19” шкафы или стойки. Данные панели вмещают по 24 порта RJ45/8P8C при высоте всего 0,5U. Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа. Универсальные IDC контакты 110/KRONE расположены с тыльной стороны панелей, на горизонтальной подложке. Разводка кабелей на патч-панелях производится по двум стандартам: T568 А и B. Экраны кабелей попарно заземляются на винтовые клеммы. Предусмотрен 9-й заземляющий IDC-контакт – специально под дренажный проводник кабеля. С обеих сторон печатных плат имеются общие шины заземления. Для лучшего экранирования от электромагнитных помех и улучшения связи с неокрашенными направляющими шкафа, стальные корпуса панелей гальванизированы никелем. Предусмотрен встроенный органайзер для надежного закрепления кабелей. Ключевые особенности

  • Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров. Конструкция дорожек минимизирует перекрестные наводки в разъеме (для Кат.6) Подпружиненные зажимы по бокам гнезда обеспечивают надежный контакт с экраном патч-корда
  • Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
  • Общая шина заземления и винтовые клеммы для наилучшей электрической связи с корпусом панели
  • 9-й IDC контакт специально для заземления дренажного проводника кабеля
  • Полностью экранированное исполнение, компактный корпус высотой 0,5U из никелированной стали
  • Решение высокой плотности: до 48-ми портов в одном юните
  • Все порты пронумерованы
  • Встроенный кабельный органайзер
  • Дренажный провод для заземления на общую шину шкафа
  • Цветовая схема разводки по двум стандартам: T568 A и B

    Технические характеристики NIKOMAX NMC-RP24SE2-HU-MT

    • Категория: 6
    • Полоса пропускания, МГц: 250
    • Исполнение: Полностью экранированное
    • Количество портов: 24
    • Высота, U: 0,5
    • Тип разъёмов: RJ45/8P8C
    • Материал контактов в разъме: Фосфористая бронза
    • Материал покрытия контактов: Золото (50 мкд) поверх никеля (100 мкд)
    • Количество подключений шнуров: Не менее 750-ти
    • Тип IDC контактов (заделка): 110/KRONE
    • Схема разводки: T568A/B
    • Диаметр проводников, AWG: ~24-22 AWG (0,50-0,65 мм)
    • Материал IDC контактов: Фосфористая бронза
    • Материал покрытия IDC контактов: Олово (100 мкд)
    • Материал пластика: Высокопрочный, негорючий, соответствует UL94V-0
    • Маркировка: Все порты пронумерованы, имеются дополнительные маркировочные площадки
    • Монтаж: Шкаф или стойка 19”
    • Глубина в стойке, мм: 100
    • Материал несущей конструкции: Никелированная сталь: корпус – 1,5 мм; крышка – 1 мм
    • Цвет: Металлик (никель)
    • Сопротивление изоляции: Не менее 500 МОм (при постоянном напряжении 100 В)
    • Предельно выдерживаемая нагрузка: До 1000 В, 60 Гц в течение 1 минуты
    • Контактное сопротивление, мкОм: Не более 20
    • Контактное сопротивление IDC, мкОм: Не более 2,5
    • Соответствие стандартам: Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
    • Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
    • Диапазоны температур: Хранение от -40 до +70 °C Монтаж от 0 до +50 °C Эксплуатация от -10 до +60 °C
    • Индивидуальная упаковка: Картонная коробка
    • Гарантия: 5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX
  • NIKOMAX NMC-RP24SE2-HU-MT
