OSNOVO OS-34TB1(SW-60812/I)

Описание OSNOVO OS-34TB1(SW-60812/I)

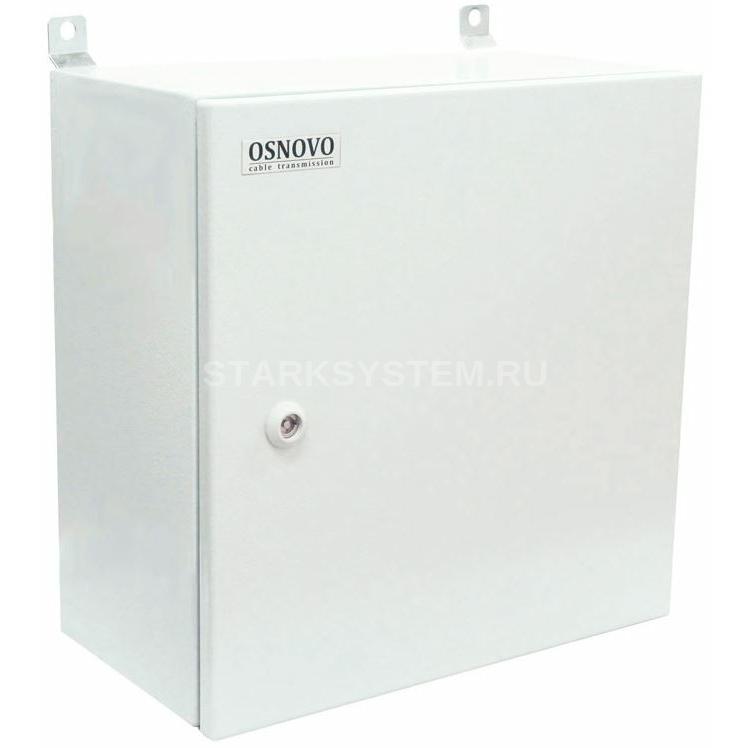

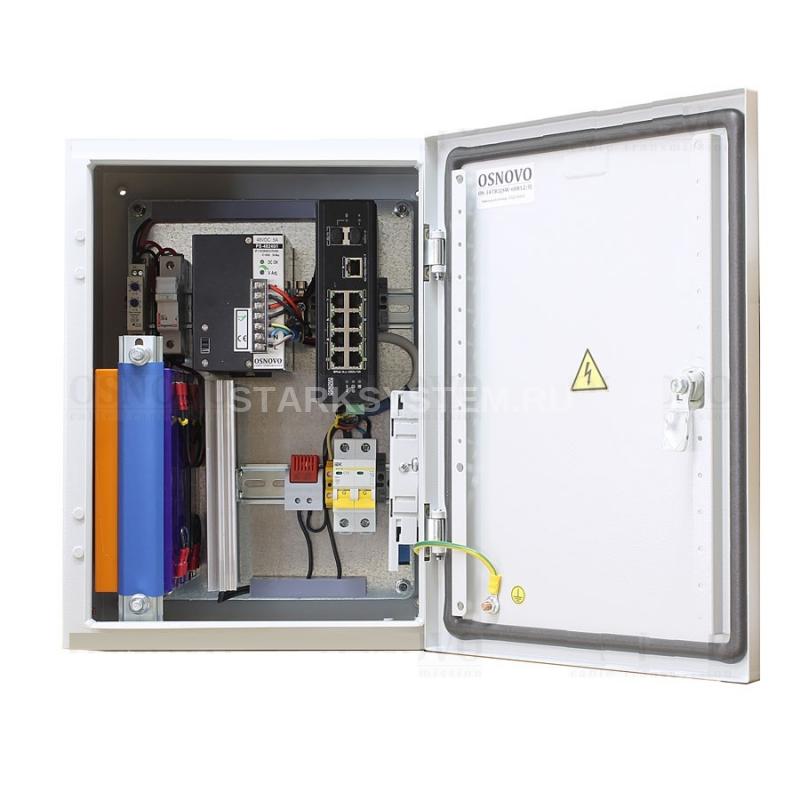

OSNOVO OS-34TB1(SW-60812/I) - уличный коммутатор и резервным питанием с термостабилизацией на базе уличной станции OSNOVO OS-34TB1. Порты: 6 x FE (10/100Base-T) с PoE (до 30W) + 2 x FE (10/100Base-T) с PoE (до 60W) + 1 x GE (10/100/1000Base-T) + 2 x GE SFP (1000Base-X). Режим антизависания и режим удлинения линий связи по 8-ми PoE портам до 250м (скорость до 10Мбит/с). Металлический шкаф (ШxВxГ): 300х400х210мм, питание AC100-240V. АКБ 48В(2,2Ач)), оптический кросс, исполнение IP66. Рабочая температура (температура окружающей среды): -40…+50°С, температура внутри станции -7…+55°С. OSNOVO OS-34TB1 - - базовая уличная станция с термостабилизацией, резервным питанием и оптическим кроссом. Термостабилизация +15…+50°С., промышленный БП DC48V(240W), АКБ 48В(2Ач). Защита АКБ от глубокого разряда. В основе металлический шкаф с классом защиты IP66. Доступное место под установку оборудования на встроенные DIN-рейки: верхняя - 80мм. Размеры (ШхВхГ): 300x400x210мм. Рабочая температура: -40…+70°С. Промышленный PoE коммутатор SW-60812/I на 11 портов предназначен для передачи данных между сетевыми устройствами и подачи питания к ним по кабелю витой пары по технологии PoE (Power Over Ethernet) на расстояние до 100м. Коммутатор оснащен 8-ю портами Fast Ethernet (10/100 Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключемые PoE-устройства. Максимальная выходная мощность на один порт для портов 1-2 составляет 60 Вт, для портов 3-8 составляет 30 Вт, соответственно. При этом общая выходная мощность на 8 портов (PoE бюджет) составляет 300 Вт. Первый и второй FE порты имеют возможность подавать PoE двумя методами для запитывания подключенных к ним PoE устройств (метод A 1,2(+) 3,6(-) и метод B 4,5(+) 7,8(–)). Для подключения коммутатора SW-60812/I к локальной сети, сети Ethernet или другому коммутатору предусмотрен отдельный Gigabit Ethernet (10/100/1000 Base-T) Uplink-порт. Также коммутатор оборудован двумя Gigabit Ethernet SFP-слотами (1000 Base-SX/LX) для подключения SFP-модулей (в комплект поставки не входят), которые позволяют подключить коммутатор SW-60812/I к сети по оптоволоконной линии. Питание коммутатора осуществляется от блока питания DC 48-57V (в комплект поставки не входит). Максимальная потребляемая мощность 305 Вт. Для обеспечения бесперебойной работы, коммутатор SW-60812/I оборудован дополнительным разъемом для подключения резервного питания. В коммутаторе SW-60812/I предусмотрены функции антизависания Auto-Check и защиты от превышения максимального тока нагрузки и короткого замыкания (КЗ), при снятии КЗ подача PoE возобновляется. Кроме того, в коммутаторе имеется режим изоляции портов при котором блокируется передача данных между портами коммутационной матрицы (для защиты от сетевого шторма). Коммутатор поддерживает функцию автоматического определения MDI/MDIX (Auto Negotiation). Также имеется режим увеличения расстояния передачи данных до 250м (скорость передачи данных в этом режиме ограничена 10 Мбит/с). Кроме того, коммутатор оборудован встроенными элементами грозозащиты и расширенным диапазоном рабочих температур. Конструкция корпуса позволяет монтировать коммутатор на DIN-рейку или плоскую поверхность (крепления входят в комплект поставки). Коммутатор SW-60812/I может быть с успехом использован для организации систем видеонаблюдения, удаленного подключения PoE устройств, таких как: IP-камеры, IP-телефоны, точки доступа и т.п. Особенности оборудования

Монтаж на DIN-рейку (крепления входят в комплект поставки) Типовая схема подключения коммутатора SW-60812/I Схема каскадного подключения коммутатора SW-60812/I Схема подключения блоков питания и системы оповещения к коммутатору SW-60812/I

Комплектация

1. Коммутатор/удлинитель OS-34TB1(SW-60812/I) – 1шт.
2. Руководство по эксплуатации – 1 шт.
3. Упаковка – 1 шт.

Технические характеристики OSNOVO OS-34TB1(SW-60812/I)

• Артикул производителя: 13589
• Назначение: Уличный коммутатор
• Общее кол-во портов: 11
• Кол-во портов FE+PoE: 8
• Кол-во портов FE: -
• Кол-во портов GE+PoE: -
• Кол-во портов GE: 1
• Кол-во портов GE (не Combo порты): 1
• Кол-во портов SFP: 2
• Кол-во портов SFP FE (не Combo порты): -
• Кол-во портов SFP GE (не Combo порты): 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Встроенные оптические порты: -
• Мощность PoE на один порт (макс.) (Вт): 60
• Суммарная мощность PoE всех портов (макс.) (Вт): 240
• Стандарты PoE: IEEE 802.3af IEEE 802.3at
• Метод подачи PoE: Порты 3-8: 30 Вт (метод А); Порты 1-2: 60 Вт (метод А+В)
• Управление: -
• Топологии подключения: Каскад
• Функция антизависания Poe-устройств: да
• CCTV (увеличение расстояния передачи до 250м): да
• Буфер пакетов: 1 МБ
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 7,6 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка jumbo frame: -
• Стандарты и протоколы: IEEE 802.3; IEEE 802.3u 100BASE-TX; IEEE 802.3ab 1000BASE-T; IEEE 802.3x; IEEE 802.3z 1000BASE-X
• Функциии уровня 2: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Интерфейс управления: -
• Индикаторы: PWR - индикатор подключения БП LNK/ACT – индикаторы Ethernet FX1, FX2 - активность оптических SFP портов
• Питание: AC195…265V
• Энергопотребление (без нагрузки PoE): <5 Вт
• Система резервного питания: да
• Система термостабилизации: да
• Охлаждение: -
• Рабочая температура (температура окружающей среды): -40...+50 °С
• Температура внутри уличного коммутатора: -7…+55°С
• Материал корпуса: Металл
• Класс защиты: IP66
• Размеры (ШхВхГ) (мм): 300x400x210
• Дополнительно: В комплекте: КДЗС (2шт), пигтейлы SM SC/UPC (2шт) (SFP-модули в комплект не входят).
