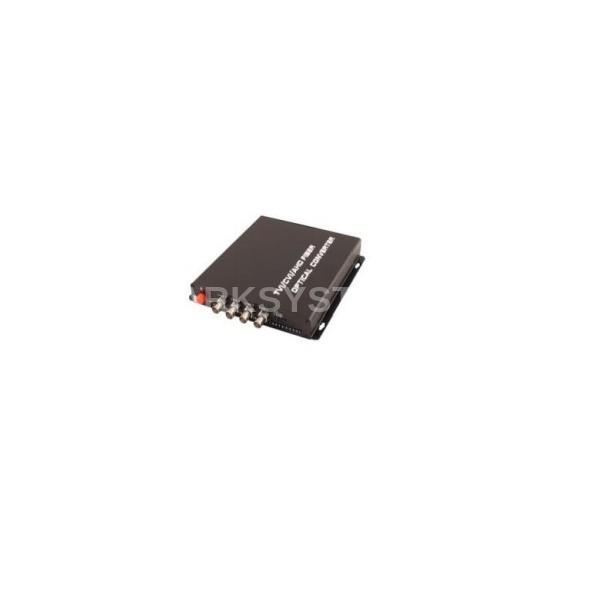

OSNOVO RA-H4/1F

Код товара: 1475024
Sklad 3
Розн. цена: 25 233 руб
Ваша цена: 19 152 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание OSNOVO RA-H4/1F

RA-H4/1F – оптический приёмник 4 каналов видео HDCVI/HDTVI/AHD/CVBS по одномодовому оптоволокну до 20км. Максимальное разрешение сигнала 1080p. Рабочая длина волны 1310нм (одно волокно). Оптический разъём: FC. В комплекте блок питания DC5V (2A). Размеры (ШxВxГ): 167x28x172мм. Приёмник может работать при температуре от -40 до +75° градусов по цельсию. Особенности

  • Количество каналов видео: 4
  • Поддержка видеоформатов: HDCVI/HDTVI/AHD/CVBS
  • Поддерживаемое разрешение: 720p/50, 720p/60, 1080p/25, 1080p/30
  • Расстояние передачи – до 20км
  • Тип оптоволокна – одномодовое
  • Тип используемого оптического разъема – FC
  • Рабочая длина волны: 1310нм
      Передняя панель OSNOVO RA-H4/1F
    1. Разъем подключения оптоволоконного кабеля
    2. Разъем подключения источника сигнала (видеокамера)
    3. Разъем подключения устройства записи/отображения видеосигнала (видеорегистратор, монитор, т.п.)
    4. Индикатор передачи видеосигнала (Горит – видеосигнал передается. Не горит – видеосигнал отсутствует.)
    5. Индикатор работы оптического интерфейса. (Горит – сигнал по оптоволокну передается.)
    6. Индикатор наличия питания. (Горит – питание подается. Не горит – питание отсутствует.)
      Задняя панель OSNOVO RA-H4/1F
    1. Разъем подключения внешнего блока питания.
    2. Разъем подключения кабеля заземления.
    Варианты исполнения Передатчики
  • TA-H1/1F - 1 канал видео
  • TA-H2/1F - 2 канала видео
  • TA-H4/1F - 4 канала видео
  • TA-H8/1F - 8каналов видео
  • TA-H16/1F - 16 каналов видео Приемники
  • RA-H1/1F - 1 канал видео
  • RA-H2/1F - 2 канала видео
  • RA-H4/1F - 4 канала видео
  • RA-H8/1F - 8каналов видео
  • RA-H16/1F - 16 каналов видео Схема подключения на примере TA-H4/1F, RA-H4/1F

    Технические характеристики OSNOVO RA-H4/1F

    • Назначение: Приёмник
    • Кол-во каналов: 2
    • Формат видеосигнала: HDCVI/HDTVI/AHD/CVBS
    • Разрешение: 720p/50, 720p/60, 1080p/25, 1080p/30
    • Полоса пропускания (видео): до 50 МГц
    • Уровень напряжения видеосигнала (вх.) (передатчик): > 500mV p-p
    • Уровень напряжения видеосигнала (вых.) (приемник): 1V p-p
    • Расстояние передачи (коаксиальный кабель): 1080р (до 300м), 720р (500м)
    • Расстояние передачи (оптоволокно): до 20 км
    • Тип оптического волокна: Одномодовое, 9/125 мкм
    • Длина волны: 1310нм
    • Чувствительность приемника: -20dBm
    • Обратные потери: >15dB
    • Разъемы     Видеосигнал (вх./вых.): BNCx4/BNCx4     Оптоволокно: FCx1/FCx1     Питание: DC5.5x2.1 мм (внешний БП)     Заземление: Винт
    • Питание: БП DC5V, 2А
    • Потребляемая мощность: до 7 Вт
    • Рабочая температура: -40…+75 °C
    • Влажность: до 90%
    • Размеры (ШхВхГ), мм: 167x28x172
      Комплектация
    1. Передатчик – 1 шт.
    2. БП (DC5V) – 1 шт.
    3. Руководство по эксплуатации – 1 шт.
    4. Упаковка – 1шт.
