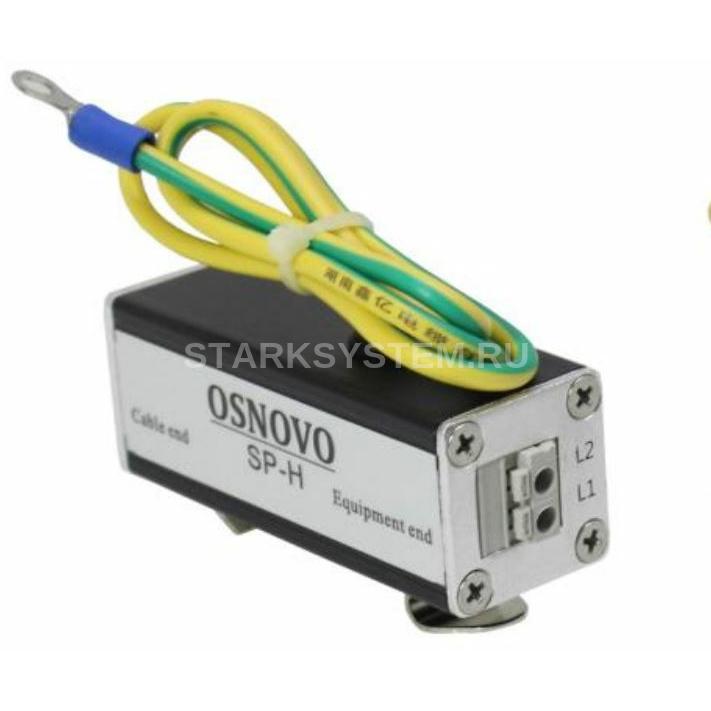

Описание OSNOVO SP-H

Устройства грозозащиты OSNOVO SP-H предназначены для работы в цепях видеосигналов HDCVI / HDTVI / AHD и предотвращения выхода из строя оконечного оборудования такого как: видеокамеры, видерегистраторы и тд. Устройство грозозащиты SP-H способно защитить оконечное оборудование в случае, когда для передачи HDCVI / HDTVI / AHD видеосигналов используется кабель «витая пара». Для подключения такого кабеля в SP-H предусмотрено 2 клеммных колодки (2pin) на вход и на выход. Устройства грозозащиты обладают полосой пропускания до 80 МГц, позволяя тем самым передавать исходный сигнал без потери разрешающей способности и цветности. SP-H спроектированы таким образом, чтобы предотвращать как удар молнии, так и скачки напряжения, которые могут быть вызваны различными факторами. Для этого в устройствах грозозащиты используются грозоразрядники и защитные TVS-диоды. Устройства грозозащиты SP-H с успехом могут использоваться в системах видеонаблюдения HDCVI / HDTVI / AHD, смонтированных вне помещений для предотвращения выхода из строя оконечного оборудования (видеокамер, видеорегистраторов и тд.). Особенности

  • Тип видеосигналов: HDCVI, HDTVI, AHD
  • Количество каналов: 1
  • Тип подключения: под витую пару (клеммники)
  • Полоса пропускания: до 80 МГц
  • Защита, как от грозовых разрядов, так и от скачков напряжения
  • Простота и удобство в эксплуатации
  • Возможность крепления на DIN-рейку Типовая схема подключения устройства грозозащиты SP-H

    Технические характеристики OSNOVO SP-H

    • Тип устройства: устройство грозозащиты
    • Тип сигнала: HDCVI /HDTVI / AHD
    • Количество каналов: 1
    • Полоса пропускания: до 80 Мгц
    • Подключение: Под витую пару Вход/выход Клемм.2pin / Клемм.2pin
    • Номинальное напряжение (Uo): 5V
    • Максимальное длительное рабочее напряжение (Uc): 6V
    • Номинальный ток нагрузки (IL): 0.5 А
    • Суммарный разрядный ток линия-линия (Itotal): 10кА
    • Номинальный ток разряда линия-линия (In): 5кА
    • Суммарный разрядный ток линия-земля (Itotal): 10кА
    • Номинальный ток разряда линия-земля (In): 5кА
    • Уровень напряжения защиты линия-линия (Up): <20V
    • Уровень напряжения защиты линия-земля(Up): <20V
    • Уровень напряжения защиты 1kV/usС3 линия-линия (Up): <20V
    • Уровень напряжения защиты 1kV/usС3 линия-земля(Up): <20V
    • Время отклика (ta): <1нс
    • Вносимые потери: <1дБ
    • Размеры ШхВхГ (мм): 68x25x40
    • Рабочая температура: -40…+85°C
    • Дополнительно: Монтаж на DIN-рейку
      Комплект поставки:
    1. Устройство грозозащиты SP-H – 1шт;
    2. Руководство по эксплуатации – 1шт;
    3. Упаковка – 1шт.
